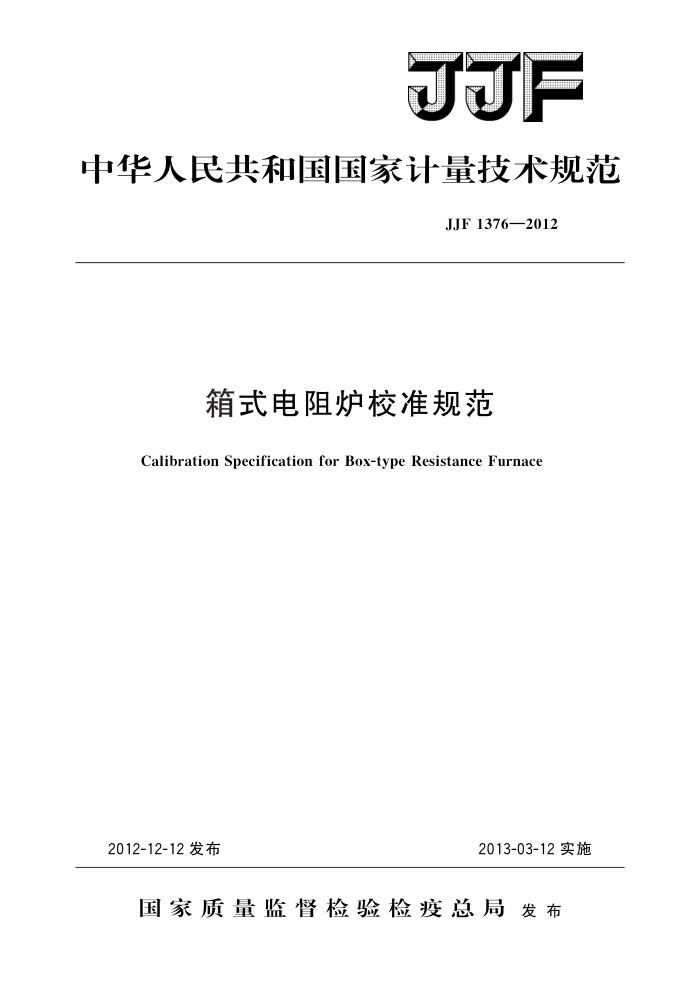

中华人民共和国国家计量技术规范
JJF1376—2012
箱式电阻炉校准规范
Calibration Specification for Box-type Resistance Furnace
2012-12-12发布
2013-03-12实施
国家质量监督检验检疫总局发布 JJF1376—2012
箱式电阻炉校准规范 Calibration Specification for Box-type
JJF 1376—2012
ResistanceFurnace
归口单位：全国温度计量技术委员会主要起草单位：辽宁省计量科学研究院参加起草单位：沈阳计量测试院
浙江省计量科学研究院国家电炉质量监督检验中心
本规范委托全国温度计量技术委员会负责解释 JJF1376—2012
本规范主要起草人：
侯素兰（辽宁省计量科学研究院）王 浩（辽宁省计量科学研究院）董亮 （辽宁省计量科学研究院）
参加起草人：
罗 涛（沈阳计量测试院）沈才忠（浙江省计量科学研究院）李琨（国家电炉质量监督检验中心） JJF1376—2012
目
录
引言 1
(IⅡ) (1) (1) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (5) (6) (6) (7) (8) (9) (10)
范围. 2引用文件. 3术语.. 3 1 工作温度 3 2 标称温度 3 3 工作区. 3 4 炉温均匀度 3 5 炉温稳定度. 3 6 炉温偏差· 3 7 炉内最大温差 N
概述· 4 1 原理与结构 42用途· 5计量特性 51 炉温均匀度 52 炉温稳定度 53炉温偏差 54 炉内最大温差：校准条件
..
6
61环境条件 62 测量标准及其他设备
校准项目和校准方法.. 717 校准项目 72外观检查· 7.3 校准方法· 7.4 数据处理· 8校准结果的表达·
7
复校时间间隔附录A 箱式电阻炉校准记录参考格式附录B 箱式电阻炉校准结果参考格式附录 C 箱式电阻炉的计算示例附录 D 箱式电阻炉炉温均匀度的测量不确定度评定实例
9
I JJF1376—2012
引言
本规范是依据JJF1071一2010《国家计量校准规范编写规则》进行编制的。 GB/T100664一2004《电热设备的试验方法第4部分：间接电阻炉》、JB/T81957- 2007《间接电阻炉第7部分：SX系列实验用箱式炉》，是起草工作的技术基础。
本规范的主要技术内容如下：
测温区的选择采用了GB/T100664一2004《电热设备的试验方法第4部分：
间接电阻炉》中的方法（见规范732）；
测温点的分布采用了GB/T100664一2004中的规定（见规范733）；炉温均匀度的测量和计算公式采用了GB/T100664一2004中的方法（见规范
-
741），在计算公式中增加了修正量；
炉温稳定度的测量方法与GB/T100664一2004相同，但计算公式不相同（见规
范742);
增加了炉温偏差的校准方法和计算公式（见规范743）；
一
一增加了炉内最大温差校准方法和计算公式（见规范744）；一容积大于015m3箱式电阻炉的校准，采用了GB/T100664一2004中的方法
（见规范733b）；
炉温均匀度和炉温稳定度的参考要求引用了JB/T81957一2007《间接电阻炉
第7部分：SX系列实验用箱式炉》和JB/T81951一1999《间接电阻炉RX系列箱式电阻炉》中的技术要求（见表1）；
炉温均匀度的测量不确定度评定，依据JJF1059一1999《测量不确定度评定与表
示》（见附录D）。
本规范为首次发布。
II JJF1376—2012
箱式电阻炉校准规范
1范围
本规范适用于工作温度不高于1300℃箱式电阻炉（以下简称箱式炉）的校准。 其他类似的电阻炉也可参照本规范进行校准。
2引用文件
GB/T100664电热设备的试验方法第4部分：间接电阻炉 JB/T81951间接电阻炉RX系列箱式电阻炉 JB/T81957间接电阻炉第7部分：SX系列实验用箱式炉凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规范。
3术语
GB/T100664一2004《电热设备的试验方法第4部分：间接电阻炉》界定的及以下
术语和定义适用于本规范。 31工作温度workingtemperature
箱式炉设计时规定的正常使用温度，通常是一个温度范围。在此温度范围内箱式炉应能满足所规定的炉温均匀度等要求，此温度范围的上、下限分别称最高、最低工作温度。 ［GB/T100664—2004,35] 32标称温度nominaltemperature
按试验方法要求所规定的温度值或按需要预先确定的温度值。「部分引用 GB/T51701—2008,315 33工作区workingzone
箱式炉设计时规定并在图样上标明，满足炉温均匀度等要求，允许放置炉料的炉内空间。［GB/T100664—2004,37] 34炉温均匀度furnacetemperatureuniformity
箱式炉在校准温度下，达到热稳定状态时，测温区内各测温点上，测得的最高、最低实际温度分别与中心点实际温度之差。［GB/T100664一2004，315] 35炉温稳定度furnacetemperaturestability
箱式炉在校准温度下，达到热稳定状态时，中心（监控）点上测得温度的最大、最小值
分别与平均值之差。［GB/T100664一2004，316] 36炉温偏差furnacetemperaturedeviation
箱式炉达到热稳定状态时，测温区内各个测温点在规定时间内，测得的最高、最低实际温度分别与标称温度的上、下偏差。［部分引用GB/T51701一2008，324]
1 JJF1376—2012
37炉内最大温差maximumfurnacetemperaturedifference
箱式炉在校准温度下，达到热稳定状态时，测温区各测温点在每个校准周期内，测得的最大值、最小值（读数十修正值之差的最大值。
4概述 41 原理与结构
箱式炉是以电为能源，在某一规定的时间内，电流通过加热元件产生热量，其传热方式为辐射、传导、对流等。主要由炉体和控制器组成，两者既可自成独立，也可组合为 一体。炉体一般为台式，由加热元件、炉衬（包括耐火层和保温层）以及炉壳等组成 42用途
箱式炉是使炉料间接地得到加热的设备。
5计量特性 51 炉温均勾度
炉温均匀度应符合表1的规定或满足用户的要求。 52炉温稳定度
炉温稳定度应符合表1的规定或满足用户的要求。 53 炉温偏差
炉温偏差应满足用户的要求。
54炉内最大温差
炉内最大温差应满足用户的要求
单位：℃ C级
表1炉温均匀度和炉温稳定度 A级
B级
工作温度
炉温均勾度 炉温稳定度 炉温均勾度 炉温稳定度 炉温均匀度炉温稳定度
±10 ±15 ±18
±7 ±10 ±13
±4 ±6 ±8
300～750 750~1200 1150~1300
±4
±10
±1
注：以上所有指标不是用于合格性判别，仅供参考。
6校准条件 61环境条件
环境温度：（15～35）℃；相对湿度：不大于85%。 无影响箱式炉正常校准的外磁场、周围无强烈振动、无强烈气流直接吹到炉体上、无
高浓度粉尘及腐蚀性物质。
如果校准用仪器设备规定了正常使用的环境条件，应符合其规定。
62测量标准及其他设备
测量标准及其他设备见表2。
2
