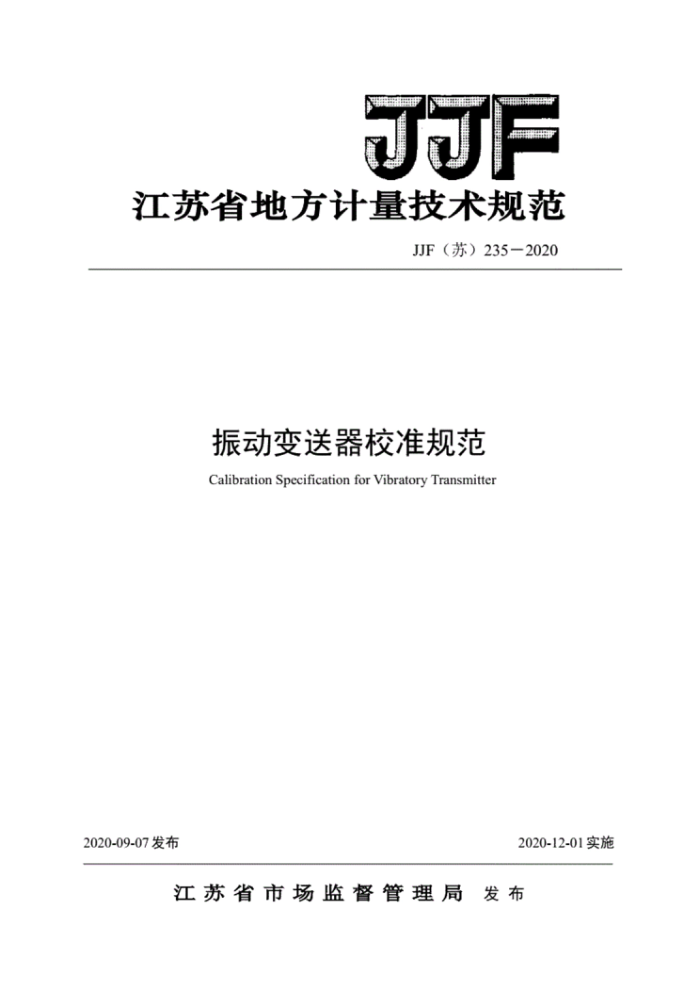

JJF
江苏省地方计量技术规范
JJF（苏）2352020
振动变送器校准规范 CalibrationSpecificationforVibratoryTransmitter
2020-09-07发布
2020-12-01实施
江苏省市场监督管理局发布 JJF（苏）235-2020
振动变送器校准规范
JJF(苏）2352020
Calibration Specificationfor
VibratoryTransmitter
本规范经江苏省市场监督管理局于2020年09月07日批准，并自2020
年12月01日起施行。
归口单位：江苏省声学计量专业技术委员会
主要起草单位：无锡市计量测试院
本规范委托江苏省声学计量专业技术委员会负责解释 JJF（苏）235-2020
本规范主要起草人：
袁雪松（无锡市计量测试院）
刘陆燕（无锡市计量测试院）
曹琴玉（江阴市第三电子仪器有限公司）
本规范参与起草人：
许丽亚（江阴市第三电子仪器有限公司） JJF（苏）235-2020
目录
引言. 1范围， 2引用文件 3术语和计量单位. 4概述 5计量特性.. 5.1频率响应 5.2幅值非线性度 5.3安全性能 6校准条件. 6.1环境条件， 6.2校准设备， 7校准项目和校准方法 7.1校准前检查 7.2校准项目. 7.3校准方法. 8校准结果表达 9复校时间间隔，附录A 校准证书内页的推荐格式附录B 校准结果不确定度评定示例.
I1
1
2 2 2 2 3
3 3
4
4
4 5 6
7
8 8
B.1测量模型 B.2不确定度来源 B.3标准不确定度评定， B.4合成标准不确定度 B.5扩展不确定度
8 8 9 9 10
附录C振动变送器校准时的设备连接方式
10 10
C.1二线制振动变送器（图C-1） C.2三线制振动变送器（图C-2） JJF(苏）)235-2020
引言
本规范依据JJF1071-2010《国家计量校准规范编写规则》编写，相关术语及测量不确定度评定遵循JJF1001《通用计量术语及定义》和JF1059.1《测量不确定度评定与表示》两个文件。
本规范为首次发布。
II JJF（苏）235-2020
振动变送器校准规范
1范围
本规范适用于（0.1～5000）Hz频率范围内新制造、使用中和维修后的振动变送器校准。
2引用文件
本规范引用了下列文件： JG134-2003磁电式速度传感器检定规程 JG233-2008压电加速度计检定规程 JG676-2000工作测振仪检定规程 JF1094-2002测量仪器特性评定 GB/T7665-2005传感器通用术语 GB/T15479-1995工业自动化仪表绝缘电阻、绝缘强度技术要求和试验方法 GB/T20485.21-2007/ISO16063-21:2003振动与冲击传感器校准方法第21部分：
技术规范
振动比较法校准
凡是注日期的引用文件，仅注日期的版本适用于本规范：凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位
JF1001界定的及以下术语和定义适用于本规范。
4概述
振动变送器是一种将机械运动振动参量（机械振动速度、频率、加速度等）转换成规定的标准输出信号的器件或装置，主要用于工业过程振动参数的测量和控制。
振动变送器的输出信号主要为（420）mA、（1～5）V等标准化直流电信号，而且其输出信号与机械振动参量之间有对应的函数关系（通常为线性函数）。
振动变送器通常由两部分组成：振动传感器和信号调理单元。振动传感器主要是
振动敏感单元：信号调理单元主要由测量单元、信号处理和转换单元组成，部分振动变送器具备显示单元。振动变送器原理框图如图1所示。
振动变送器按结构可分为一体化式和传感器加变送模块的分体式；按工作原理可分为压电式、磁电式、电感式等。 JF（苏）235-2020
显示单元
现场总线输出信号（mA、V)
振动源
振动传感器
信号调理单元
图1振动变送器原理框图
5计量特性
5.1频率响应
振动变送器的测量误差是指将振动参量转换成标准输出信号时产生的误差，主要分为频率响应误差和幅值非线性度误差。振动变送器的最大允许误差按传感器工作原理划分，应符合表1规定。 5.2幅值非线性度
振动变送器幅值非线性度误差应不超过表1规定。
表1 振动变送器准确度等级与最大允许误差
准确度等级
最大允许误差
传感器工作原理
I级 Ⅱ级
± 3% ± 5% ±10%
压电式传感器
其他原理传感器
注：以上指标不用于合格性判定，仅供参考
5.3安全性能 5.3.1绝缘电阻
在环境温度为15℃～35℃，相对湿度45%～75%时，变送器各组端子（包括外壳）之间的绝缘电阻应不小于20MQ，各组端子与外壳之间施加的直流试验电压应符合表2 的规定。
表2绝缘电阻直流试验电压
振动变送器端子标称电压/V
直流试验电压/V
≤60 220
100 500
2
