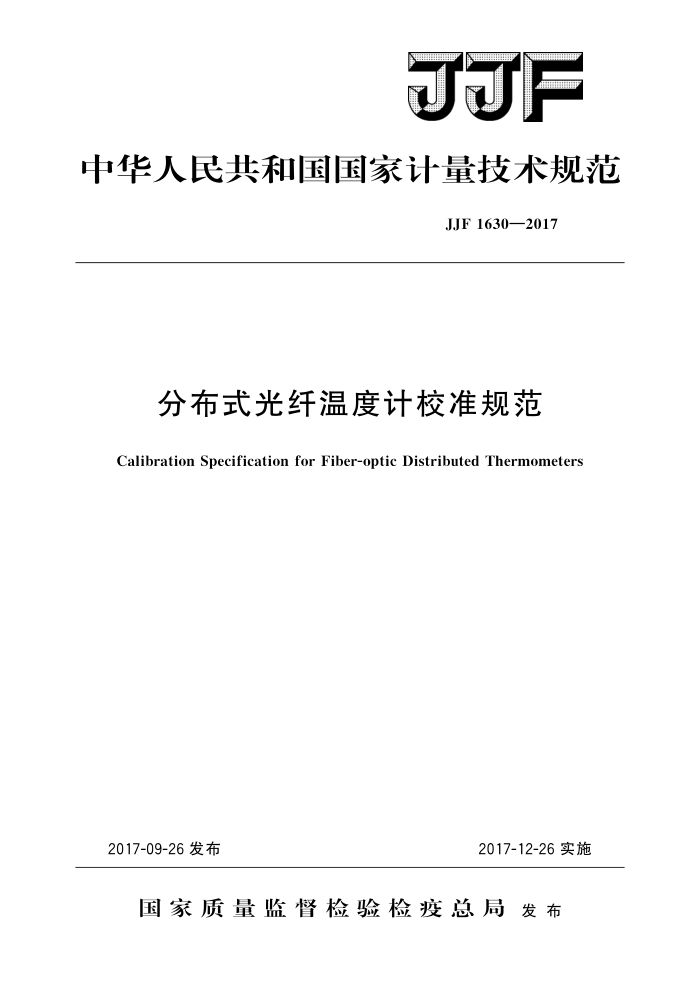

中华人民共和国国家计量技术规范
JJF1630—2017
分布式光纤温度计校准规范
Calibration Specification for Fiber-optic Distributed Thermometers
2017-12-26实施
2017-09-26发布
国家质量监督检验检疫总局发布 JJF1630—2017
分布式光纤温度计校准规范
JJF 1630—2017
Calibration Specification for
Fiber-optic Distributed Thermometers
归口单位：全国温度计量技术委员会
主要起草单位：北京市计量检测科学研究院
中国计量大学
北京市交通行业节能减排中心
参加起草单位：上海市计量测试技术研究院
北京交通大学新疆维吾尔自治区计量科学研究院
辽宁省计量科学研究院
本规范委托全国温度计量技术委员会负责解释 JJF1630—2017
本规范主要起草人：
张 克（北京市计量检测科学研究院）陈 乐(中国计量大学）刘 莹 (北京市交通行业节能减排中心）
参加起草人：
张丽萍（上海市计量测试技术研究院）梁生 (北京交通大学) 马晓春（新疆维吾尔自治区计量科学研究院）董 亮 （辽宁省计量科学研究院） JJF1630—2017
目
录
引言
(IⅡ) (1) (1) (1) (1) (1) (1) (1) (1) (2) (3) (3) (3) (3) (3) (3) (5) (5) (7) (9) (10) (11)
范围… 2 引用文件.. 3术语 3.1分布式光纤温度计： 3.2感温光纤. 3.31 最小感温长度 3.4 温度定位· 4 概述… 5 计量特性…· 6 校准条件. 6.1 环境条件。 6.2 标准器及配套设备 7 校准项目和校准方法 7.1 校准项目· 7. 2 校准方法 7.3 校准结果的处理.. 8校准结果的表达· 附录A 分布式光纤温度计校准原始记录附录B校准证书内页格式附录C 分布式光纤温度计最小感温长度的验证方法附录D 分布式光纤温度计温度示值误差校准不确定度评定实例
1
- JJF1630—2017
引言
本规范依据JJF1071一2010《国家计量校准规范编写规则》起草，其中测量结果不确定度的评定依据JJF1059.1一2012《测量不确定度评定与表示》进行
本规范为首次发布。
ⅡI JJF1630—2017
分布式光纤温度计校准规范
1范围
本规范适用于分布式光纤温度计在（一20～100）℃范围内的校准，在其他温度范围的校准可以参考本规范。
2引用文件
本规范引用下列文件： JJG160标准铂电阻温度计 GB/T2421.1一2008电工电子产品环境试验概述和指南凡是注日期的引用文件，仅注日期的版本适用于本规范：凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3术语
3.1分布式光纤温度计fiber-opticdistributedthermometer
是利用光纤几何上的一维传输特性进行测量，在整个光纤长度上对应光纤路径分布
的温度进行连续测量的系统。系统提供了获取温度的空间分布状况和随时间变化状态 3.2感温光纤temperature-sensingopticalfiber
，
在分布式光纤温度计中具有感温功能的光纤或光缆
3.3最小感温长度minimum length of temperature-sensing
分布式光纤温度计对沿光纤长度分布的温度进行准确测量所需要的感温光纤的最小长度。 3.4温度定位temperaturepositioning
在分布式光纤温度计的定位功能中，以温度-位置关系通过感温光纤温度极值确定的相应的感温光纤长度位置。
注：本规范所述温度极值，表示当校准温度高于环境温度时，取最高值；当校准温度低于环境温度时，取最低值。
4概述
分布式光纤温度计又称为分布式光纤测温系统，是一种用于实时测量空间温度场的测量系统。主要包括分布式光纤温度计主机和感温光纤。感温光纤既是传感介质也是传输介质。目前分布式光纤温度计主要采用光纤拉曼散射的温度效应测温：感温光纤所处空间各点温度场调制了光纤中传输的拉曼散射波，经解调后，将空间温度场的信息实时显示出来：在时域中，利用光时域反射，由光纤中光的传播速度和背向散射光回波时间对测温点进行定位。分布式光纤温度计的最小感温长度，也称空间分辨力或标准报警长度，在实际测量中只有感温光纤的浸没长度不小于其最小感温长度，分布式光纤温度计
1 JJF1630—2017
才能获得其相应的测温准确度。分布式光纤温度计工作原理框图见图1，分布式光纤温度计瞬时记录示意图见图2。
O 感温光纤
光波分复用模块
高额脉冲激光模块
光电探测器
光电探测器
放大器
放大器
高速信号处理器
RS232接口或网口
计算机
图1分布式光纤温度计工作原理框图主机
感温光纤
温度/℃
长度/m
图2分布式光纤温度计瞬时记录示意图
5 计量特性
5.1 温度示值误差
分布式光纤温度计的温度示值误差应不超过士1.0℃。 5.2温度定位重复性
分布式光纤温度计的温度定位重复性应不超过1m。 注：以上指标不做合格判定。
2 JJF1630—2017
6校准条件
6.1环境条件 6.1.1环境温度：15℃～35℃；环境湿度：（25～75）%RH
［电工电子产品环境试验概述和指南（GB/T2421.1一2008） 6.1.2电测仪器设备的环境条件应满足其相应要求。 6.2标准器及配套设备
标准器及配套设备见表1。
表1测量用标准器及配套设备
序号 设备名称
技术要求
用途温度标准器配套电测设备
铂电阻温度计 二等标准，测量范围一20℃～100℃
1
0.05级，电测设备配接标准器后，最小分辨力相当于 0.01℃ 温度范围
电测设备
2
-20℃~100℃
温度均匀性
0.02℃ 0.04℃/10 min
恒温槽 温度波动性
恒温装置
3
深×直径：25cm×15cm 或者容积是被校温度计体积的5倍以上
恒温区域
(0~10)m
测长工具
长度测量
5
7 校准项目和校准方法
7.1校准项目
a）温度示值误差 b）温度定位重复性
7.2校准方法 7.2.1校准前的准备
a）开启电测设备进行预热，预热时间至少20min或满足其使用说明书的相应
要求。 b）将二等标准铂电阻温度计放人预先冻制好的水三相点瓶中，测量其水三相点值。 c）按恒温槽使用说明书的要求使其处于正常工作状态，并保证工作区域的液面处
于规定的位置。 d）分布式光纤温度计主机开机预热，进入测量状态。 e）核验分布式光纤温度计的最小感温长度，如产品没有标注最小感温长度，可以
参考附录C，进行比对测量，得到实际最小感温长度。
7.2.2校准过程 7.2.2.1 温度示值误差
3
