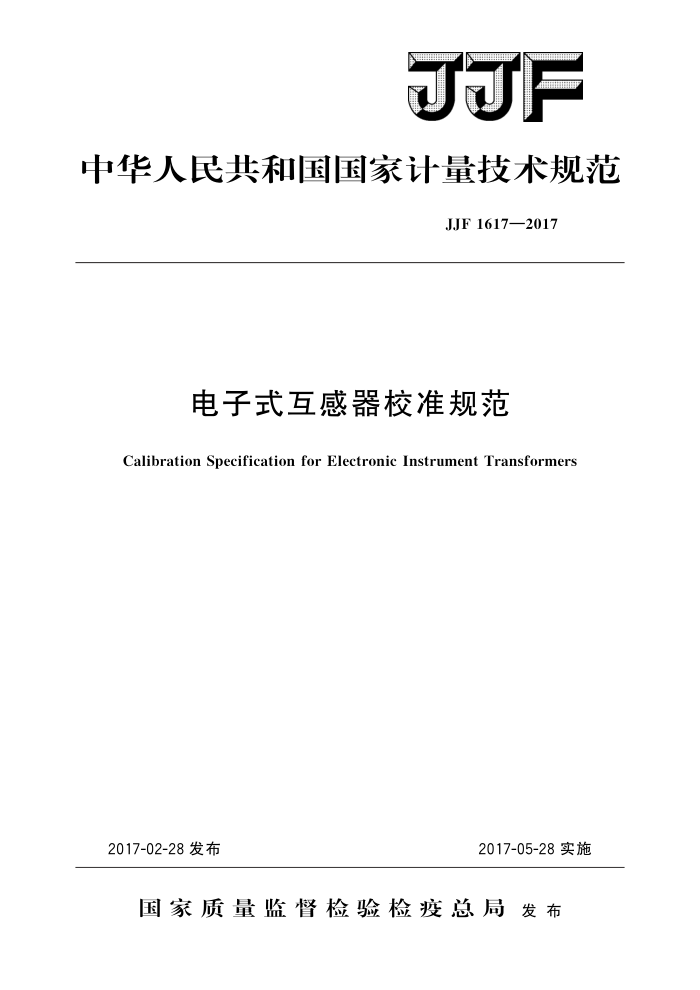

F
中华人民共和国国家计量技术规范
JJF1617—2017
电子式互感器校准规范
Calibration Specification for Electronic Instrument Transformers
2017-05-28实施
2017-02-28发布
国家质量监督检验检疫总局发布 JJF1617—2017
电子式互感器校准规范 Calibration SpecificationforElectronic
JJF 1617—2017
Instrument Transformers
归口单位：全国电磁计量技术委员会高压计量分技术委员会主要起草单位：国家高电压计量站
参加起草单位：国网江苏省电力公司电力科学研究院
国网黑龙江省电力公司电力科学研究院
河南省计量科学研究院国网河南省电力公司电力科学研究院
本规范委托全国电磁计量技术委员会高压计量分技术委员会负责解释 JJF1617—2017
本规范主要起草人：
胡浩亮（国家高电压计量站）雷民 (国家高电压计量站)
参加起草人：
王忠东（国网江苏省电力公司电力科学研究院）
熊前柱（国家高电压计量站）韩东（国网黑龙江省电力公司电力科学研究院）彭平（河南省计量科学研究院）赵玉富（国网河南省电力公司电力科学研究院） JJF1617—2017
目 录
(Ⅲ) (1 ) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (3) (4) (4) (4) (4) (4) (5) (5) (5) (6) (9) (9) (10) (15) (21)
引言
范围 2 引用文件： 3 术语和计量单位 3.1 比值误差· 3. 2 相位差· 3.3 额定延迟时间· 3. 4 额定相位偏移· 3.5 相位误差…· 3.6 守时误差.· 4 概述·
1
计量特性· 5. 1 守时误差· 5. 2 比值误差和相位误差： 5.3 测量重复性 5. 4 短时稳定性· 5.5 直流偏置.· 6校准条件
5
环境条件· 6.2 测量标准及其他设备： 7 校准项目和校准方法.· 7. 1 校准前检查 7. 2 校准项目.· 7.3 校准方法 8 校准结果表达·
6.1
9
复校时间间隔附录A比值误差和相位误差测量不确定度评定附录 B 校准原始记录格式附录 C 校准证书内页格式
I JJF1617—2017
引言
本规范参照采用了GB/T20840.8一2007《互感器第8部分：电子式电流互感器》 和GB/T20840.7—2007《互感器 界第7部分：电子式电压互感器》计量性能的规定，并与已颁布的JJG313《测量用电流互感器》和JJG314《测量用电压互感器》相协调
本规范依据JJF1071一2010《国家计量校准规范编写规则》、JJF1001一2011《通用计量术语及定义》、JJF1059.1一2012《测量不确定度评定与表示》编写
本规范为首次发布。
II JJF1617—2017
电子式互感器校准规范
1范围
本规范适用于额定频率为50Hz的0.1级～5级的电子式电流互感器和电子式电压互感器的校准。
2引用文件
本规范引用了下列文件： GB/T20840.7一2007互感器第7部分：电子式电压互感器 GB/T20840.8一2007互感器第8部分：电子式电流互感器 DL/T860.92一2016电力自动化通信网络和系统第9-2部分：特定通信服务映
射（SCSM）基于ISO/IEC8802-3的采样值
DL/T1394一2014电子式电流、电压互感器校验仪技术条件凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位
GB/T20840.7—2007、GB/T20840.8一2007界定的及以下术语和定义适用于本规范。为了便于使用，以下重复列出了GB/T20840.7—2007、GB/T20840.8一2007中的某些术语和定义。 3.1比值误差（s） ratio error
测量电流/电压时出现的误差，它因实际变比不等于额定变比而产生。比值误差百分数ε用式（1）表示：
K. · F.- Fμ×100%
(1)
EM
Fp
式中： K——额定变比; F。—一次电流/电压基波的方均根值： F。一合并单元数字量输出的基波方均根值。
3.2相位差（）phasedisplacement
［GB/T20840.8—2007，定义3.1.26] 对数字输出，为一次端子某一电流/电压的出现瞬时与所对应数字量数据集在合并
单元输出的传输起始瞬时之时间差（用额定频率的角度单位表示）。
注：此定义仅在正弦波电流/电压时严格正确。 3.3额定延迟时间（tdr）ratedelaytime
［GB/T20840.8—2007，定义3.1.27]
I JJF1617—2017
（例如）数字数据处理和传输所需时间的额定值
3.4额定相位偏移（or）ratephaseoffset
［GB/T20840.8—2007，定义3.1.28] 电子式互感器的额定相位移。依据所采用的技术，它不受频率影响。
3.5相位误差（e）phaseerror
相位误差，等于相位差9减去由额定相位偏移和额定延迟时间构成的相位移，如式（2）和式（3）所示。相位误差是对额定频率而言。
(2) (3)
Pe=—（Por+tdr）
Ptdr =—2 元ft dr
对于数字输出，如果采用时钟脉冲同步，相位误差是指时钟脉冲与数字量传输值对应的一次电流/电压采样瞬时之间的时间差（用额定频率的角度单位表示）。
相位误差通常用分或厘弧表示。 相位误差的解释和说明图形，见GB/T20840.8一2007附录E。 ［改写GB/T20840.8—2007，定义3.1.29]
3.6守时误差punctualityerror
合并单元在接收到标准时钟源同步信号且正常工作后，突然丢失或者撤销标准时钟源同步信号，合并单元输出的秒脉冲或者采样同步脉冲信号与标准时钟源同步脉冲信号之间的时间差。
4概述
电子式互感器是一种由连接到传输系统和二次转换器的一个或者多个电流（电压
传感器组成，用于传输正比于被测电流（电压）的量，以供给测量仪器、仪表、继电保护或控制装置的装置。在正常使用条件下，其二次转换器的输出实质上正比于一次电流（电压），且相位偏差在联结方向正确时为已知相位角。
电子式互感器的二次输出与传统互感器的二次输出不同，分为数字输出和模拟输出两种。根据智能变电站实际使用情况，两种输出形式的电子式互感器一般都需与合并单元配合使用，其最终输出形式为数字输出。故本规范的校准对象为电子式互感器的数字输出（数字输出是由对应合并单元上的光学或电气输出接口生成的）。
5计量特性 5.1守时误差
电子式互感器合并单元应具有守时功能，在失去同步时钟信号10min以内的守时误差应小于4us。 5.2比值误差和相位误差
电子式电流互感器按准确度等级分为0.1级、0.2级、0.2S级、0.5级、0.5S级、
1级、3级、5级。
电子式电压互感器按准确度等级分为0.1级、0.2级、0.5级、1级、3级。 在规定正常工作环境下，对于0.1级，0.2S级，0.2级，0.5S级，0.5级，1级，
2 JJF1617—2017
3级和5级的电子式电流互感器，其在额定频率下的比值误差和相位误差应不超过表1 所列误差限值连线所形成的折线范围；对于0.1级、0.2级、0.5级、1级、3级的电子式电压互感器，在80%～120%的额定电压范围内，其在额定频率下的比值误差和相位误差应不超过表2所列误差限值所形成的折线范围。
电子式互感器在同步脉冲和插值两种工作方式下误差均应在表1和表2的允许范围之内。
表1电子式电流互感器的误差限值
比值误差（土）额定电流下的百分数
相位误差（土）额定电流下的百分数
准确度
等级 倍率
倍率
因素
20 50 100 120 因素
20 100 120
5
5
1
15 8 5 5
0. 1 0. 1 0. 2 0. 2 0. 2 0. 2 0. 5 0. 5
0. 1 0.2S 0.2 0.5S 0. 5 1 3 5
0. 4 0. 2
0.75 0.35 0. 2
30 15 10 10 10
0.75 0.35 1. 5 0.75 0. 5
30 15 10 10 45 30 30 30 90 45 30 30 180 90 60 60
0. 5 0. 5 () 90
%
1. 5 0. 75 3. 0 1. 5
1. 0 1. 0
3 5
5
5
注：120%额定一次电流下所规定的比值误差限值， 应保持到额定扩大一次电流。
表2电子式电压互感器的误差限值
准确度等级 0. 1 0. 2 0. 5 1
比值误差（士）
相位误差（土）
5' 10' 20' 40° 无规定
0.1% 0.2% 0.5% 1. 0% 3. 0%
3
5.3测量重复性
n次误差测量值的算术平均值的实验标准偏差s（元），应不大于被校电子式互感器准确度等级对应的误差限值的1/10。其中n次误差测量值的算术平均值元的实验标准偏差计算方法如下：
一)2
r：
(4)
s() :
(n≥10)
n(n-1)
式中： r 第i次误差测量值；
3
