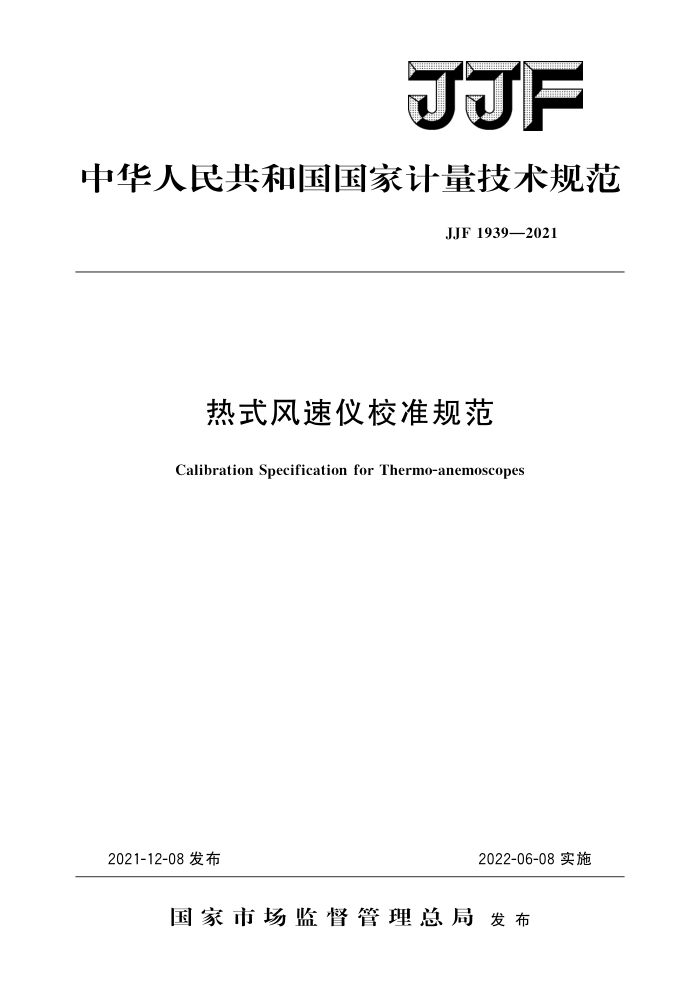

JJF
中华人民共和国国家计量技术规范
JJF1939—2021
热式风速仪校准规范
Calibration Specificationfor Thermo-anemoscopes
2021-12-08发布
2022-06-08实施
国家市场监督管理总局发布 JJF1939—2021
热式风速仪校准规范 Calibration Specification for
JJF 1939—2021
Thermo-anemoscopes
归口单位：全国流量计量技术委员会
主要起草单位：中国建筑科学研究院有限公司参加起草单位：中国计量科学研究院
建研爱康（北京）科技发展公司
提赛环科仪器贸易（北京）有限公司
北京麦迪光流测控技术有限公司
上海博卡实业有限公司
本规范委托全国流量计量技术委员会负责解释 JJF1939—2021
本规范主要起草人：
王智超（中国建筑科学研究院有限公司）
参加起草人：
崔骊水（中国计量科学研究院）杨英霞（中国建筑科学研究院有限公司）高松［建研爱康（北京）科技发展公司王泰宏［提赛环科仪器贸易（北京）有限公司张尧（北京麦迪光流测控技术有限公司）俞平权（上海博卡实业有限公司） JJF1939—2021
目 录
引言 1
(IⅡ) (1) (1 ) (1) (1) (2) (2) (2) (2) (2) (2) (3) (3) (3) (5) (5)
范围· 2 引用文件· 3
术语概述·
4 5 计量特性：
5.1风速示值误差： 5.2风速重复性· 6校准条件 6.1环境条件. 6.2标准器及配套设备要求 7校准项目和校准方法 7.1校准项目 7.2校准方法· 8 校准结果
复校时间间隔附录A激光多普勒流速仪校准风速仪的示值误差测量不确定度评定示例.. (6) 附录B皮托管配合微差压计校准风速仪的示值误差测量不确定度评定示例（9）附录C 热式风速仪校准原始记录格式（激光多普勒流速仪或热式风速仪校准）· (13) 附录D 热式风速仪校准原始记录格式（皮托管配合微差压计校准）
9
(14) (15)
附录E热式风速仪校准证书内页格式 JJF1939—2021
引言
JJF1071《国家计量校准规范编写规则》、JJF1001《通用计量术语及定义》和 JJF1059.1《测量不确定度评定与表示》共同构成支持本规范制定工作的基础性系列规范。本规范的校准方法参考了JJF1094一2002《测量仪器特性评定》。
本规范为首次发布。
Ⅱ JJF1939—2021
热式风速仪校准规范
1范围
本规范适用于风速范围为0.15m/s~30m/s的热式风速仪的校准。
2 引用文件
本规范引用了下列文件： JJF1001一2011通用计量术语及定义 JJF1094一2002测量仪器特性评定 QX/T84一2017气象低速风洞性能测试规范凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3术语 3.1热式风速仪thermo-anemoscope
利用风速敏感元件的热耗散效应测量风速的计量器具。
3.2示值误差error of indication
测量仪器示值与对应输人量的参考量值之差。
3.3重复性repeatability
在一组重复性测量条件下的测量精密度。 3.4紊流度turbulenceintensity
风洞工作段内相对于任何一点的气流速度而存在的高频脉动程度，用脉动速度的均方根表示。 3.5均匀性uniformity
风洞工作段内同一横截面上气流速度分布的均勾程度，用该截面上各点气流速度的相对标准偏差表示。 3.6稳定性stability
风洞工作段内气流速度随时间脉动的程度，用规定时间间隔内气流速度相对于气流平均速度变化量的最大值与平均速度之比表示。 3.7皮托管系数coefficientofpitottube
利用标准皮托管对皮托管测得的差压值进行修正的系数，用标准皮托管和皮托管测得的差压值比值的均方根乘以标准皮托管系数表示。
4概述
热式风速仪（以下简称风速仪）是用来测量气体流速的仪表。 风速仪按工作原理分为两种，即恒流式、恒温式。恒流式是给风速敏感元件一恒定
1 JJF1939—2021
电流，加热至一定温度后，其随气流变化被冷却的程度为风速的函数。恒温式是供给风速敏感元件电流可调，在不同的风速下使处于不同的热平衡状态的风速敏感元件的工作温度基本维持不变，即阻值基本恒定，该敏感元件所消耗的功率为风速的函数
风速仪按风速敏感元件的不同，分为热球式风速仪、热线式风速仪和热膜式风速仪。
风速仪由传感器和测量指示仪表组成（风速仪结构示意图如图1所示）。传感器用于感应风速信息；测量指示仪表将感应到的风速信息转换成电信号后，以指针式或数字式显示输出风速。
深头
风速传感器温度补偿传感器
测量指示仪表
测杆
蛇管型伸缩式感应棒
图1 风速仪结构示意图
5计量特性 5.1 风速示值误差
风速仪的风速示值误差不超过表1中的最大允许误差。
表1风速仪最大允许误差
备注
风速仪测量范围 0.15m/s≤≤5.0m/s 5.0m/s<≤30.0m/s
最大允许误差 ±(5%R+0.1)m/s ±（3%R+0.1)m/s
R为测量值
5.2风速重复性
风速仪的风速重复性不超过最大允许误差绝对值的1/4。 6校准条件 6.1环境条件
温度：一般为15℃～30℃。 相对湿度：一般不大于80%。 大气压力：一般为86kPa～106kPa。
6.2标准器及配套设备要求
标准器及配套设备应有有效的检定/校准证书，其技术要求见表2。
2 JJF1939—2021
表2标准器及配套设备技术要求
序号
设备名称
技术要求
用途
a）风速仪传感器的迎风面积与风洞工作段截面积之比不应大于0.02； b）工作段内气流的均匀性不大于1%； c）工作段内气流的稳定性（1min）不大于0.5%； d）工作段内气流的紊流度不大于0.5%
风洞
提供校准的风速场
1
校准的风速段（0.10～30）m/s；扩展不确 作为标准器测量风洞定度不低于0.5%（k=2）
激光多普勒流速仪
2
工作段的风速
校准的风速段为（1.0～30）m/s：扩展不 作为标准器测量风洞确定度不低于0.5%（k=2）
标准热式风速仪
3
工作段的风速
校准的风速段（5.0～30）m/s；皮托管系数K应在0.997～1.003之间；微差压计的测量上限不低于800Pa，准确度等级0.1级测量范围为（0～50）℃；最大允许误差为 ±0.2℃ 测量范围为（5～95）%RH；最大允许误差为土5%RH 测量范围为（50～106）kPa；最大允许误差为士40Pa
皮托管配合微
作为标准器测量风洞工作段的风速
4
差压计
测量环境温度
5
温度测量仪表
测量环境湿度
6
湿度测量仪表
测量大气压力
大气压力计
7
校准项目和校准方法
7
校准项目
7. 1
示值误差和重复性。 7.2校准方法 7.2.1校准前的检查 7.2.1.1 传感器测杆应笔直，上下调节活动自如。风向标志应清晰易见。 7.2.1.2指针风速仪仪表的玻璃表盖应无色透明，刻度盘应平整且分度线应清楚、匀直、标字应正确。 7.2.1.3# 指针风速仪在非工作状态时，开关指示在“断”的位置，仪表指标在机械零的位置。 7.2.1.4 数显风速仪的显示器应能正常清晰地显示数字。 7.2.1.5 数显风速仪在非工作状态时，电源接通时，显示器的显示值应为零， 7.2.2示值误差校准
3
