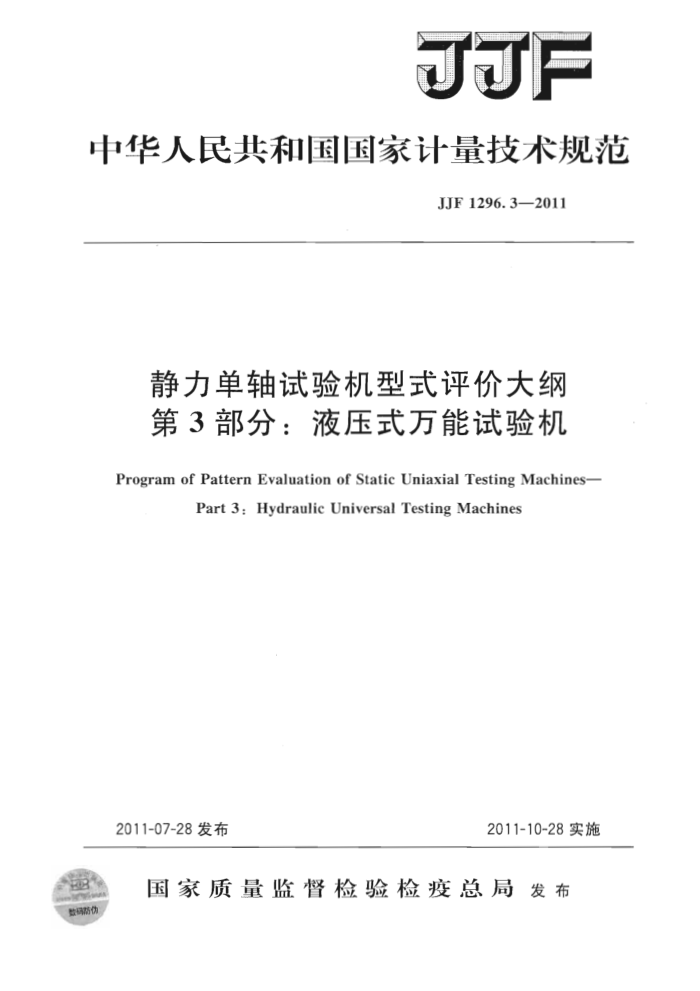

F
中华人民共和国国家计量技术规范
JJF1296.3—2011
静力单轴试验机型式评价大纲第3部分：液压式万能试验机
Programof Pattern Evaluation of Static Uniaxial Testing Machines-
Part 3: Hydraulic Universal Testing Machines
2011-10-28实施
2011-07-28发布
国家质量监督检验检疫总局发布
数码防伪 JJF1296.3—2011
静力单轴试验机型式评价大纲
第3部分：液压式万能试验机 Program of Pattern Evaluation of Static Uniaxial TestingMachinesPart3:Hydraulic Universal
JJF1296.3—2011
Testing Machines
本规范经国家质量监督检验检疫总局于2011年7月28日批准，并自 2011年10月28日起施行。
归口单位：全国力值硬度计量技术委员会主要起草单位：中国计量科学研究院参加起草单位：山东省计量科学研究院
上海市计量测试技术研究院济南试金集团有限公司济南中路昌试验机制造有限公司美特斯工业系统（中国）有限公司
本规范由全国力值硬度计量技术委员会负责解释 JJF1296.3—2011
本规范主要起草人：
胡刚（中国计量科学研究院）李万升（山东省计量科学研究院）张贵仁（上海市计量测试技术研究院）
参加起草人：
戴军（山东省计量科学研究院）张桂芳（济南试金集团有限公司）孙云海（济南中路昌试验机制造有限公司）王 斌（美特斯工业系统（中国）有限公司） JJF1296.3—2011
目 录
引言 1 范围 2引用文献 3术语及符号 3.1术语和定义 3.2符号和说明 4概述... 4.1原理和用途 4.2结构 5法制管理要求· 5.1计量单位要求 5.2准确度要求... 5.3计量法制标志和计量器具标识的要求， 5.4申请单位应提交的技术资料和试验样机 6计量要求 6.1加力系统 6.2测力系统… 7 通用技术要求 7.1 电气设备.. 7.2安全保护装置 7.3缓冲器 7. 4 噪声. 7. 5 耐运输颠簸性能 7.6其他要求 8 型式评价项目 9 试验项目的试验条件和方法 9.1试验目的· 9.2试验条件， 9.3 试验设备和试验方法 10 型式评价结果的判定 11 型式评价原始记录格式附录A计量器具型式评价原始记录格式
(I) (1) (1) (1) (1) (1) (2) (2) (3) (3) (3) (3) (3) (3) (4) (4) (5) (6) (6) (6) (6) (6) (6) (6) (6) (8) (8) (8) (8) (12) (12) (13)
.
..
I JJF1296.3—2011
引言
《静力单轴试验机型式评价大纲》的框架结构参照相应的试验机国家标准和计量检定规程，由以下三部分组成：
1.JJF1296.1一2011静力单轴试验机型式评价大纲第1部分：电子式万能试验机
2.JJF1296.2—2011青 静力单轴试验机型式评价大纲 第2部分：电液伺服万能试验机
3.JJF1296.3—2011静力单轴试验机型式评价大纲 第3部分：液压式万能试验机
在使用本大纲进行静力单轴试验机的型式评价试验时，应该根据试验机的类型选择大纲相应的部分。
本部分是关于液压式万能试验机型式评价的内容，依据JJF1Q16-2009《计量器具型式评价大纲编写导则》、JF10152002《计量器具型式评价和型式批准通用规范》 的要求，参照国家标准GB/T3159--2008《液压式万能试验机》和国家计量检定规程 JJG139—1999&粒力、压力和万能试验机》等编制而成。由于试验机的分类方法较多，型式较为复杂，如采用本大纲进行型式评价试验，不能完全覆盖试验机全部计量要求和技术要求时， 应参照相关的企业标准、说明书等技术文件编写大纲补充条款，作为型式评价试验的依据。
S
C JJF1296.3——2011
静力单轴试验机型式评价大纲第3部分：液压式万能试验机
1范围
本大纲适用于液压式万能试验机的型式评价。液压式拉力（或压力）试验机的型式评价、木材万能试验机静力部分的型式评价可参照本大纲执行。
2引用文献
JF1011-2006力值与硬度计量术语及定义 JJG139--1999拉力、压力和万能试验机 JJG474一1986木材万能试验机 GB/T2611一2007试验机通用技术要求 GB5226.1--2008机械电气安全机械电气设备第1部分：通用技术条件
(IEC60204-l:2005,Safetyofmachinery—Electricalequipmentof machines-Part1: Generalrequirements,IDT)
GB/T3159—2008液压式万能试验机 GB/T13634--2008单轴试验机检验用标准测力仪的校准（ISO376：2004，Me-
tallic materials-calibration of force-proving instruments used for the verification of uniaxial testing machines,IDT)
GB/T16825.1-2008静力单轴试验机的检验第1部分：拉力和（或）压力试验机测力系统的检验与校准（ISO7500-1：2004，Metallicmaterials一Verificationof static uniaxial testingmachinesPartl:Tension/compressiontestingmachines-Verifi cation and calibration of the force-measuring system, IDT)
GB/T22066一2008静力单轴试验机用计算机数据采集系统的评定 JB/T6146一2007引伸计技术条件上述文件中的条款通过本大纲的引用而成为本大纲的条款。凡是注日期的引用文
件，其随后所有的修改单（不包括勘误的内容）或修改版均不适用于本大纲，然而，鼓励根据本大纲达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本大纲。
3术语及符号
3.1术语和定义
下列术语和定义适用于本大纲分辨力resolution 指示装置可有意义地辨别被指示量两紧邻值的能力。
3.2符号和说明
1 JJF1296.3—2011
本大纲使用的符号、单位与说明见表1。
表1 符号、单位与说明单位 %
符 号
说明
o
试验机力指示装置的相对分辨力试验机测力系统的示值重复性加力系统中上、下夹头和试样钳口的中心线与试验机加力轴线的同轴度试验机测力系统的回零差递增力时，标准测力仪指示的真实力递减力时，标准测力仪指示的真实力递增力时，被检试验机力指示装置指示的力递减力时，被检试验机力指示装置指示的力对同一力值点，F和F3次测量的算术平均值对同一力值点， F或F的最小值或最大值卸除力以后， 被检试验机力指示装置的残余示值力的测量范围的下限值在同一测量点，同 次测量中， 检测试样两侧变形的算术平均值在同一测量点，同一次测量中，检测试样变形较大一侧的变形量
% % % N N N N N N N N
b
e
fo F F" F; F! F., F O
Fimax, Fimin,
Fmie
Fro FL E
R
P
mm
ALmx S Lpb Lpe Li L i.max 9 1 U
mm
dB (A) dB (A) dB (A) B (A)
背景噪声噪声修正值试验机工作时的噪声试验机工作时测量的最大噪声试验机测力系统的示值相对误差试验机力指示装置的分辨力试验机测力系统的示值进回程差
% N %
概述 4.1 原理和用途
4
液压式万能试验机（以下简称试验机）是由液压系统施加力值的材料试验机，主要用于金属、非金属材料的力学性能试验。
木材万能试验机是具有测试木材的拉伸、压缩、劈裂、冲击、抗折和硬度等多种功能的材料试验机。
2 JJF1296.3—2011
4.2结构
试验机通常包括加力系统、测力系统和变形测量系统。此外，根据试验机的不同用途，还可以选配各种附件。 5法制管理要求
5.1计量单位要求
试验机应采用法定计量单位。力值的单位采用牛「顿」（符号：N）及其倍数或分数单位；变形的单位采用米（符号：m）及其倍数或分数单位；时间的单位采用秒（符号：s）及其倍数或分数单位。 5.2准确度要求
试验机按其各项技术指标划分为0.5级、1级两个级别。各级别的技术指标见表2、 表3。 5.3计量法制标志和计量器具标识的要求
必须在试验机机身的明显部位标注计量法制标志和计量器具标识，其标志和标识应清晰可辨、牢固可靠。 5.3.1计量法制标志的内容
一制造计量器具许可证的标志和编号（试验样机应预留位置）；一计量器具型式批准标志和编号（试验样机应预留位置；本项不是强制性规定）；一产品合格印、证（此项可与试验机本体分开设置）。
5.3.2计量器具标识的内容
一名称；规格、型号；
额定力值；级别；
一出厂日期、编号；
制造者名称。
5.4申请单位应提交的技术资料和试验样机 5.4.1申请单位应提交的技术资料
样机照片；一产品标准（含检测方法）；一一总装图、电路图和主要零部件图；使用说明书；一制造单位或技术机构所做的试验报告。
5.4.2试验样机
申请单位应按下列原则提供试验样机：按单一产品申请的，样机数量为（1～3）台；按系列产品申请的，每个系列产品中抽取三分之一具有代表性的规格产品（由承担试验的技术机构根据申请单位提供的技术资料确定，原则上应包括该系列产品中额定力值最大和最小的两种规格）；每种规格的样机数量，按单一产品的原则执行。按以上原
3
