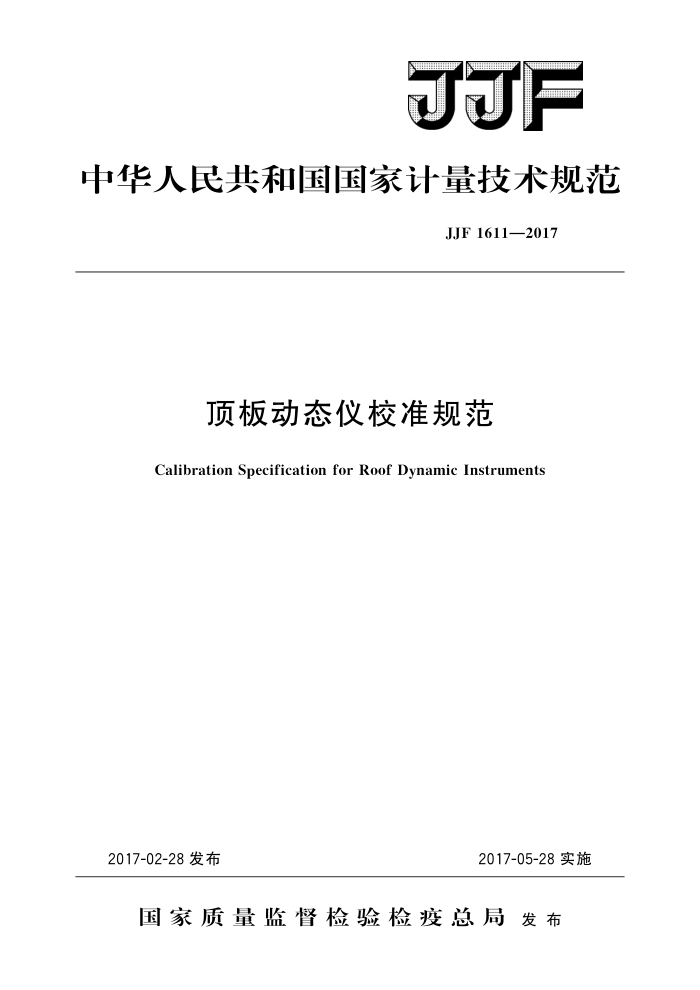

JJF
中华人民共和国国家计量技术规范
JJF1611—2017
顶板动态仪校准规范
Calibration Specification for Roof Dynamic Instruments
2017-02-28 发布
2017-05-28实施
国家质量监督检验检疫总局发布 JJF1611—2017
顶板动态仪校准规范 Calibration Specification for Roof Dynamic Instruments
JJF 1611—2017
归口单位：全国几何量工程参量计量技术委员会主要起草单位：江苏省计量科学研究院
泰安市计量测试所
参加起草单位：泰安市计量技术开发服务中心
本规范委托全国几何量工程参量计量技术委员会负责解释 JJF1611—2017
本规范主要起草人：
朱排红（江苏省计量科学研究院）元海滨（泰安市计量测试所）王建昆（泰安市计量测试所）
参加起草人：
宋新权（泰安市计量测试所）刘辉 (江苏省计量科学研究院) 焉峰 (泰安市计量技术开发服务中心) 姜义滨（泰安市计量技术开发服务中心） JJF1611—2017
目
录
(Ⅲ) (1 ) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (4) (4) (4) (4) (5) (9) (10)
引言
范围 2 引用文件 3 概述·· 4 计量特性 4. 1 测量力·· 4.2 示值变动性 4.3 示值误差范围 4. 4 回程误差· 4.5 漂移· 5 校准条件 5. 1 环境条件 5. 2 测量标准及其他设备： 6 校准项目和校准方法 6. 1 测量力· 6.2 示值变动性·· 6.3 示值误差范围 6. 4 回程误差· 6.5 漂移· 7 校准结果表达 8 复校时间间隔，附录A 顶板动态仪的示值误差范围校准不确定度评定附录 B 顶板动态仪校准装置附录 C 校准证书内容及内页格式
1
...
- JJF1611—2017
引
JJF1071一2010《国家计量校准规范编写规则》、JJF1001一2011《通用计量术语及定义》、JJF1059.1一2012《测量不确定度评定与表示》共同构成支撑本校准规范制定的基础性系列规范。
本规范为首次发布。
Ⅲ JJF1611—2017
顶板动态仪校准规范
1 范围
本规范适用于分度值为0.04mm、量程不大于200mm的指针式顶板动态仪和分辨力为0.1mm、量程不大于200mm的数显式顶板动态仪的校准。
2引用文件
本规范引用了下列文件： JJF1094一2002测量仪器特性评定凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修订单）适用于本规范。
3概述
顶板动态仪是一种测量岩层位移变化产生顶底板移近量的计量器具。按结构型式分为指针式顶板动态仪和数显式顶板动态仪。指针式顶板动态仪是通过齿条和齿轮传动，将测杆的直线位移转变为指针角位移，以表盘刻度指示测量值；数显式顶板动态仪是通过位移传感器和处理显示部件，将测杆的直线位移转化成数字显示。常见结构见图1、 图2。
e
口
图1指针式顶板动态仪
1一厘米标尺；2一毫米标尺；3一标尺指针；4一表盘；5一指针：
6一装夹套筒；7一测量杆；8一测量头；9一支撑爪
2
6 7
图2数显式顶板动态仪
1一表体；2一功能键；3一显示器；4—装夹套筒；5一测量杆；6—测头；7一支撑爪
- JJF1611—2017
4计量特性
4.1 测量力
指针式顶板动态仪：测量力一般在（3～100）N范围内。数显式顶板动态仪：测量力一般在（10～250）N范围内。 4.2示值变动性
顶板动态仪示值变动性允许限：0.2mm。 4.3示值误差范围
顶板动态仪示值误差的范围允许限应符合表1的规定。
表1顶板动态仪示值误差范围允许限
mm
量程s s≤100 100 示值误差范围允许限
2 3 4
4.4回程误差
顶板动态仪回程误差允许限：0.6mm。 4.5漂移
数显顶板动态仪的数字漂移在1h内不大于其分辨力注：校准工作不判断合格与否，上述计量特性要求仅供参考。
5 校准条件 5.1环境条件
校准室温度：（20士10）℃。 校准室相对湿度：≤90%。 校准前，被校顶板动态仪和测量标准及其他设备平衡温度时间不少于1h。
5.2测量标准及其他设备
测量标准及其他设备见表2。允许使用满足测量不确定度要求的其他测量标准及其他设备进行校准。
表2校准项目和测量标准及其他设备
序号 1 2 3 4 5 2
校准项目测量力示值变动性示值误差范围回程误差
测量标准及其他设备技术要求
工作测力仪MPE：土1% 顶板动态仪校准装置：示值误差范围允许限：0.2mm（10mm）；0.6mm（200mm）回程误差允许限：0.05mm （也可使用满足要求的试验机）
漂移 JJF1611—2017
6校准项目和校准方法
校准项目见表2。 校准前首先检查外观和各部分相互作用。确定没有影响校准结果因素后再进行
校准。 6.1测量力
将顶板动态仪支撑爪卸掉后装夹在校准装置刚性夹具上，装夹时确保顶板动态仪能够上下自由滑动，左右不能摆动。将工作测力仪的压力传感器放置在顶板动态仪的固定端下面，由于顶板动态仪的自重对工作测力仪产生一定的压力，此时工作测力仪需清零。启动顶板动态仪校准装置，使顶板动态仪的测量头移动约1mm时，在工作测力仪上进行读数，该读数值就定为顶板动态仪起始位置的测量力。用同样方法，顶板动态仪测量杆移动到测量范围约中、末位置时，分别在工作测量仪上进行读数，分别得到中、 末位置顶板动态仪的测量力。取始、中、末三位置所得到的测量力为该顶板动态仪的测量力。 6.2示值变动性
将顶板动态仪支撑爪卸掉后装夹在校准装置刚性夹具上，使其球形测量头与校准装置圆工作台面垂直接触，利用顶板动态仪校准装置设定10mm的位移量，使顶板动态仪测量杆压缩10mm左右，并在顶板动态仪上进行读数，再将顶板动态仪校准装置设定0mm的位移量，使顶板动态仪恢复到起始位置。这样重复测量5次，5次中最大读数与最小读数之差即为起始位置的示值变动性。用同样的方法，分别将顶板动态仪校准装置设定被测顶板动态仪量程的一半以及比满量程小10mm的位移量进行测量，分别得到中、未位置的示值变动性，取始、中、末三个位置的最大值为顶板动态仪示值变动性。 6.3示值误差范围
首先将顶板动态仪支撑爪卸掉后装夹在校准装置刚性夹具上，使其球形测量头与校准装置圆工作台面垂直接触。对于指针式顶板动态仪，压缩顶板动态仪测杆至指针对零后开始测量；对于数显式顶板动态仪，压缩受校顶板动态仪测杆0.5mm并将数码管清零后开始测量。每隔10mm测量一点，并在顶板动态仪上进行读数，直到工作行程终点。然后继续压缩受校顶板动态仪1mm，再反方向测量各受校点，直至回到零位。
在整个校准过程中，中途不得改变测杆的移动方向，也不应对受校准顶板动态仪和校准装置做任何调整。
顶板动态测量仪每一个受校点的示值误差e由公式（1）计算：
(1)
e=Ld-Ls
式中： Ld一—顶板动态仪的示值，mm; L一顶板动态仪校准装置的示值，mm。 取各校准点正向行程中示值误差的最大值与示值误差最小值之差为示值误差范围
（△e），校准结果△e由公式（2）计算：
3
