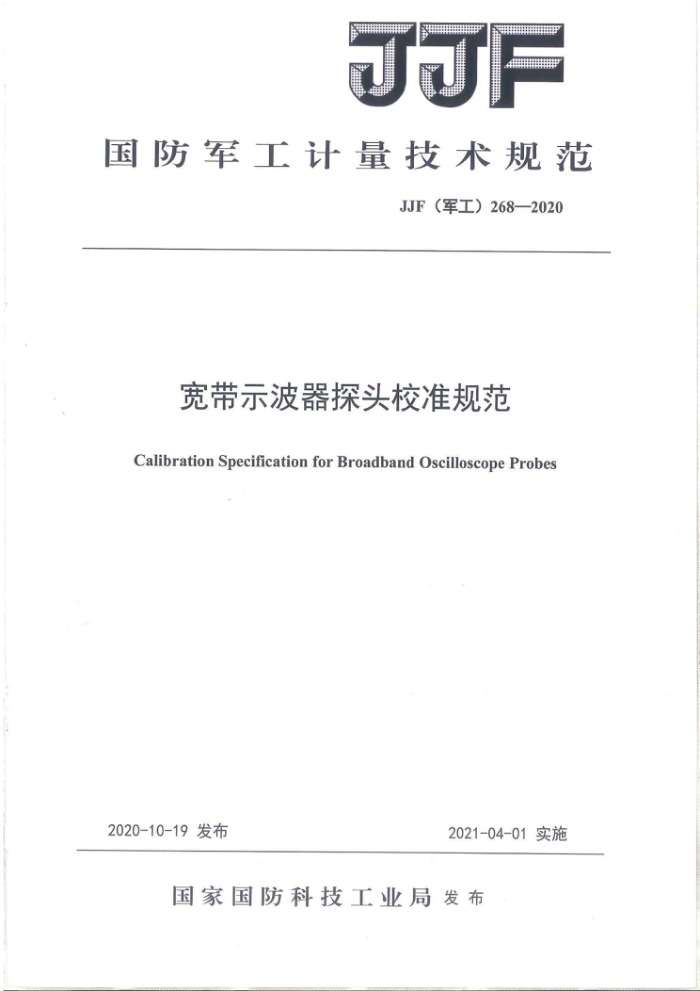

JJF
国防军工计量技术规范
JJF（军工）268—2020
宽带示波器探头校准规范
Calibration Specification for Broadband Oscilloscope Probes
2020-10-19发布
2021-04-01实施
国家国防科技工业局发布 JJF（军工）268—2020
宽带示波器探头
校准规范
JJF（军工）268—2020
Calibration Specification for Broadband
OscilloscopeProbes
主要起草单位：国防科技工业第二计量测试研究中心
参加起草单位：中国人民解放军92228部队 JJF（军工）268—2020
本规范主要起草人：
谢文 （国防科技工业第二计量测试研究中心）寇琼月 （中国人民解放军92228部队）龚鹏伟 （国防科技工业第二计量测试研究中心）张璧 （国防科技工业第二计量测试研究中心）
参加起草人：
姜河（国防科技工业第二计量测试研究中心）谌贝（国防科技工业第二计量测试研究中心）刘爽（国防科技工业第二计量测试研究中心） JJF（军工）268—2020
目录
前言 1范围 2概述... 2.1原理 2.2构造... 2.3分类.. 2.4用途.. 3计量特性... 3.1输入电阻 3.2输出电阻 3.3直流电压衰减... 3.4直流偏置范围.. 3.5带宽.. 3.6上升时间... 4校准条件 4.1环境条件 4.2校准用设备 5校准项目和校准方法 5.1校准项目 5.2校准方法 6校准结果的处理. 7复校时间间隔，附录A数据记录格式附录B测量结果不确定度评定示例
I
.2 .2 2 2 3
.3 8 .8 .9 10 JJF（军工）268—2020
前言
本规范依据JF（军工）22012《国防军工计量技术规范》编制，其中测量不确定度的评定按照JF1059.1—2012《测量不确定度评定与表示》进行。
本规范部分校准项目、方法参照国际标准IEEEStd1696TM—2013IEEEStandardfor TerminologyandTestMethodsforCircuitProbes。
本规范为首次制定。
I JJF（军工）268—2020
宽带示波器探头校准规范
1范围
本规范适用于带宽30GHz范围以内示波器探头的校准，其他示波器探头可参照本规范进行校准。 2概述 2.1原理
宽带示波器探头的作用是提取电路中传输的信号并将其传输至示波器等测量测试仪器，由探头前端与探头主体组成。主要用于电路中传输信号的波形测量，也可用于电压、 频率、抖动和失真等参数的测量，是电子设备开发测试工作中不可或缺的重要工具， 2.2构造
宽带示波器探头通常由探头主体与探头前端构成，对于个别简易探头其主体与前端固定在一起不可拆卸。 2.3分类
宽带示波器探头主要可以分为有源与无源两种类型。其中无源探头主要由电阻、电容、 电缆等无源器件构成，工作时不需要供电，其输入电阻一般较高，电压测量范围较大，但是带宽相对较低。有源探头是指内部集成有放大器和频响补偿网络，工作时需要供电的探头，其构成复杂，具有更高的带宽。 2.4用途
宽带示波器探头是对板级电路进行测试的重要连接器具，电路上的被测信号必须通过探头进入示波器、频谱分析仪等通用仪器设备进行测量， 3计量特性 3.1输入电阻
国防军工
50Q~1M2; 最大允许误差：±2%。
3.2输出电阻
50Q~1M2; 最大允许误差：±2%。
3.3直流电压衰减
1:1~20:1; 最大允许误差：±5%。
3.4直流偏置范围
-16V~16V。
3.5带宽 JJF（军工）268—2020
≤30GHz 3.6上升时间
≥14 ps。 4校准条件 4.1环境条件
a）环境温度：23℃±5℃； b）相对湿度：≤80%； c）供电电源：（220±11）V，（50±1）Hz； d）其他：周围无影响仪器正常工作的电磁干扰和机械振动。
4.2校准用设备
校准用设备应经过计量技术机构检定或校准，满足校准使用要求，并在有效期内。 a)直流电压源：
1)输出电压范围：±（10mV~16V）； 2)最大允许误差：±0.3%。
b)数字多用表：
1)电阻测量范围：50Q1MQ； 2)电阻测量最大允许误差：±0.5%。
c)数字示波器：
1)带宽：大于等于被校准宽带示波器探头标称带宽： 2)幅度测量范围：1mV~1V； 3)输入电阻：502、1M2。
d)网络分析仪：
1)频率测量范围：10MHz~30GHz； 2)传输幅度测量范围：0dB~50dB 3)传输幅度测量最大允许误差：±0.25dB。
e)快沿产生器：
1)上升时间：≤7ps; 2)幅度：≥100mV； 3)阻抗：50Q。
f)信号发生器：
1)频率范围：10MHz～30GHz； 2)输出电平：-10dBm~+5dBm。
g)功率计
1)频率范围：10MHz～30GHz; 2)功率测量范围：-50dBm~+15dBm；
2 JJF（军工）268—2020
3）功率测量最大允许误差：±0.2dB。 h）校准夹具
1）带宽：≥30GHz； 2）阻抗：502； 3）端口驻波比：<1.6。
注：校准夹具由两个同轴端口及平面传输线结构组成，其中同轴端口用于连接其他校准用设备，平面传输线结构用于连接被校准的示波器探头。 5校准项目和校准方法 5.1校准项目
a）外观及工作正常性检查； b）输入电阻； c）输出电阻； d）直流电压衰减； e）直流偏置； f）带宽； g）上升时间。
5.2校准方法 5.2.1外观及工作正常性检查
被校探头的外形结构应完好，开关、按键等操作灵活可靠，标志清晰明确，探头前端、 连接线以及电缆线物理连接完好，无破损。将被校探头插入示波器后，示波器能够识别所接探头类型并能够对其衰减、偏置范围及前端形式进行调整选择，按技术说明书规定预热时间（无规定时30min）通电预热 5.2.2输入电阻
a）按图1连接仪器：
示波器
数字多用表
A
图1输入电阻校准连接示意图
b）将探头输出端与匹配示波器连接，以保证输出端的匹配，消除反射信号的影响； c）将探头输入端的两个前端与校准夹具的共面波导传输线稳定连接； d）将校准夹具同轴端口A连接到数字多用表，其同轴端口B不连接其他器件； e）将数字多用表设置到电阻测量的合适量程，读取当前的测量值作为输入电阻校准
3
