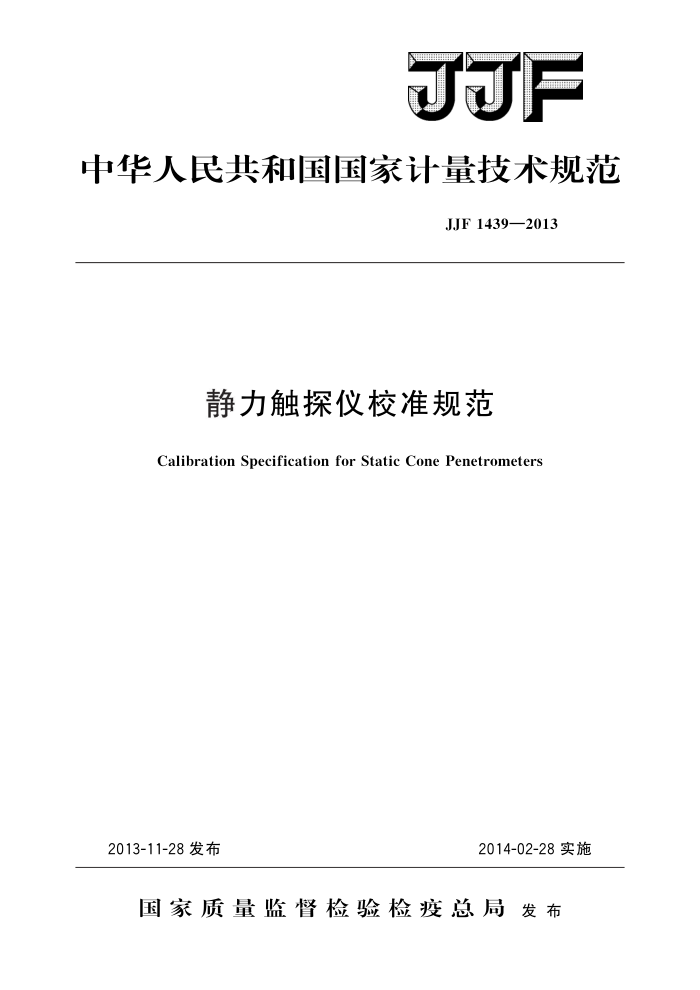

F
中华人民共和国国家计量技术规范
JJF1439—2013
静力触探仪校准规范
Calibration Specification for Static Cone Penetrometers
2014-02-28实施
2013-11-28发布
国家质量监督检验检疫总局发布 JJF1439—2013
静力触探仪校准规范 Calibration Specification for Static Cone Penetrometers
JJF 1439—2013
归口单位：全国力值硬度计量技术委员会主要起草单位：湖北省计量测试技术研究院
福建省计量科学研究院
参加起草单位：湖北省建筑科学研究设计院
中国科学院武汉岩土力学研究所
湖北省土木工程计量校准中心
本规范委托全国力值硬度计量技术委员会负责解释 JJF1439—2013
本规范主要起草人：
胡 翔（湖北省计量测试技术研究院）池 辉（福建省计量科学研究院）朱 泾（湖北省计量测试技术研究院）钟金德（福建省计量科学研究院）
参加起草人：
王敏（湖北省建筑科学研究设计院）胡纯军（中国科学院武汉岩土力学研究所）麻青春（湖北省土木工程计量校准中心） JJF1439—2013
目 录
引言 1 范围· 2 引用文件· 3 术语..
(Ⅱ) (1) (1) (1) (1) (1) (2) (3) (3) (3) (4) (4) (4) (4) (4) (4) (4) (5) (5) (5) (8) (8) (9) (10) (13)
概述 41静力触探仪的工作原理及用途 42 结构与分类
4
计量特性 51外观· 5 2 探头几何尺寸。 53 绝缘电阻· 54静力触探仪计量性能· 6校准条件.
5
环境条件
61 62 校准用设备 7校准方法…· 7 1 外观检查· 7 2 探头尺寸.. 73探头绝缘电阻试验 74计量性能· 8 校准结果表达
校准周期附录A检测附件示意图附录B 校准证书内页格式附录 C 静力触探仪测量结果不确定度评定示例
9
- JJF1439—2013
引言
本规范根据JJF1071一2010《国家计量校准规范编写规则》、JJF1001一2011《通用计量术语及定义》、JJF10591一2012《测量不确定度评定与表示》规定的规则编写
本规范在制订过程中充分考虑了JJG391一2009《力传感器检定规程》、 GB/T12745一2007《土工试验仪器触探仪》、CECS04：88《静力触探技术标准》、 YS5223一2000《静力触探试验规程》、TB10018一2003《铁路工程地质原位测试规程》 有关静力触探仪的术语、符号与定义，以及相关的技术要求、技术指标和检验方法。本规范给出了静力触探仪计量特性的具体校准条件、校准项目和校准方法。
本规范为首次发布。
ⅡI JJF1439—2013
静力触探仪校准规范
1范围
本规范适用于电阻应变式静力触探仪测量系统（以下简称静力触探仪）的校准。
2 引用文件
本规范引用了下列文件： JJG391一2009力传感器检定规程 GB/T12745—2007土工试验仪器 触探仪 CECS04：88静力触探技术标准 YS5223一2000静力触探试验规程 TB10018一2003铁路工程地质原位测试规程凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3术语
31静力触探仪staticconepenetrometers
以静压力将一定规格的锥形探头匀速地垂直压人土层，按其受到的阻力大小测定评价土层力学性能的土工原位试验仪器
注：本规范所指静力触探仪只针对测量系统，
32探头probes
直接与土层接触、具有规定形状、尺寸、质量和硬度的金属锥形体传感器。
33单桥探头singlebridgeprobes
仅可用于测量锥头阻力（比贯人阻力）的传感器。
34双桥探头doublebridgeprobes
可用于测量锥头阻力（静力触探端阻）和侧壁摩阻力（侧壁单位摩阻力）的传感器。 35孔压静力探头piezo-coneprobes
简称孔压探头，在探头中另安装透水滤器及测量孔隙水压力的传感元件，可测试探头所受的锥头阻力、侧壁摩阻力和孔隙水压力的传感器
4概述 41静力触探仪的工作原理及用途
静力触探仪的探头匀速地垂直压人土层，受到土层阻力使探头测量元件变形，转化为电信号输出，再通过贯入阻力与土的工程地质特征之间的定性关系和统计相关关系，来实现取得土层部面、提供浅基承载力、选择桩端持力层和预估单桩承载力等工程地质
1 JJF1439—2013
勘察目的。 42结构与分类
静力触探仪由探头、探杆、测量仪表等组成。静力触探仪的探头按其结构和功能可分为单桥探头（图1）、双桥探头（图2）和孔压探头（图3）。
图1单桥探头
图2双桥探头 1一弹性体；2一应变片；
图3孔压探头 1一透水石；2—孔压传感器； 3一弹性体；4一应变片
1—顶柱；2一应变片；3一弹性体； 4一探头筒；5一密封圈；6一电缆；
3一摩擦筒
7一锥头
a）单桥探头的结构见图4。
图4单桥探头示意图
1一锥头：2—探杆
b）双桥探头和孔压探头的结构见图5。
14
图5双桥探头和孔压探头示意图
1一锥头；2一摩擦筒；3一探杆
2 JJF1439—2013
5计量特性
51外观
静力触探仪探头外观应平整、光滑，无损伤及锈蚀，探杆应平直无弯曲。 52 探头几何尺寸
探头几何尺寸应符合表1、表2中的规定。
表1 单桥探头主要规格
直径D/mm 基本尺寸
侧壁长度L/mm 基本尺寸
投影面积A/
锥角 α1
额定负荷/
cm?
kN 10,20, 30,40 15，30, 45,60 20,40, 60,80
公差
公差 +0 18 0
10
35 7
57
±0 28
+0 22 0
43 7
15
70
±0 35
(60±1)°
+0 25 0 表2 双桥探头和孔压探头主要规格
81
50 4
±0 40
20
摩擦筒
锥 头
投影
直径D2/mm 长度L2/mm
面积 直径D，/mm 圆柱部 锥头与
额定负荷/
表面积 S/
kN
分长度 摩擦筒
cm2 尺寸 公差 Ls/ 间距H 锥角α1
A/ 基本
基本
尺寸 公差 基本
公差 cm? （锥头/侧壁）
尺寸
mm mm
10/1 5 20/30 30/4 5 40/60 10/2 20/4 30/6 40/8 15/3 30/6 45/8 60/12 20/3 40/6 60/8 80/12
134 ±0 70 150
10 357 +0 18 4~5
35 7 +0 18
0
0
179 ±0 90 200
M8 (60±1)
15 437 +0 22 2~3
43 7 +0 22 219 ±1 10
0
0
300
+0 25 0
+0 25 0
189 ±0 95
20 504
504
