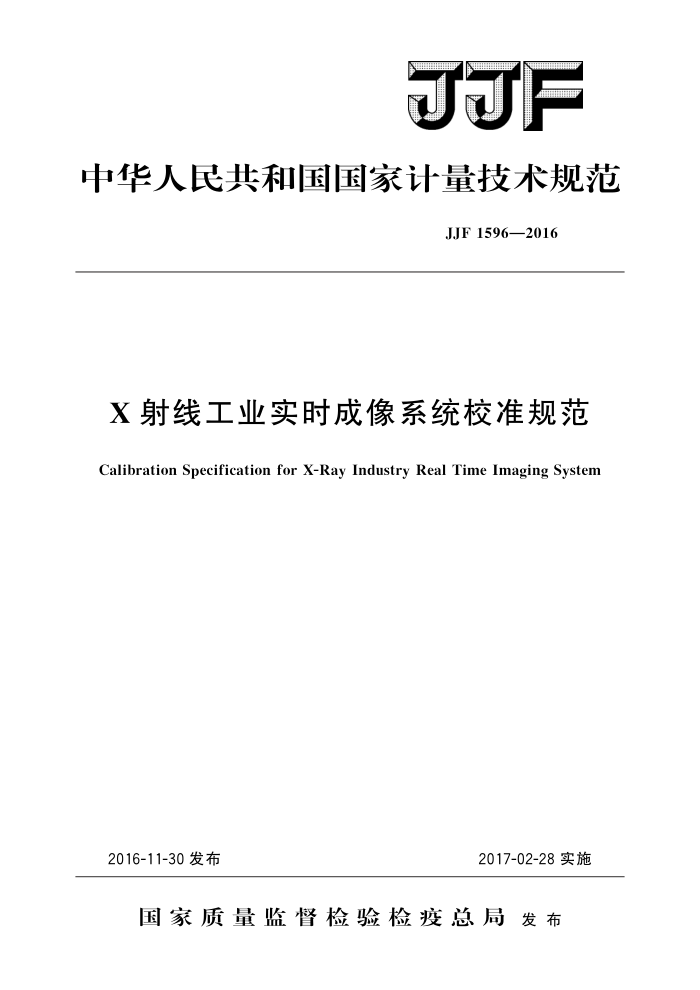

中华人民共和国国家计量技术规范
JJF 1596—2016
X射线工业实时成像系统校准规范
Calibration Specification for X-Ray Industry Real Time Imaging System
2016-11-30发布
2017-02-28实施
国家质量监督检验检疫总局发布 JJF1596—2016
X射线工业实时成像系统
校准规范
JJF 1596—2016
Calibration Specification for X-Ray Industry Real Time Imaging System
归口单位：全国电离辐射计量技术委员会
主要起草单位：江苏省计量科学研究院
长春市计量检定测试技术研究院
参加起草单位：丹东奥龙射线集团有限公司
本规范委托全国电离辐射计量技术委员会负责解释 JJF1596—2016
本规范主要起草人：
扈尚泽（江苏省计量科学研究院）邢立腾 (江苏省计量科学研究院) 张建 (长春市计量检定测试技术研究院)
参加起草人：
姜盛杰 （丹东奥龙射线集团有限公司） JJF1596—2016
目 录
引言
(IⅡ) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (3) (4) (4) (4) (4) (4) (5) (6) (7) (8)
范围 2 引用文件· 3术语和计量单位 3.1 术语.. 3.2计量单位 N 概述· 5
1
计量特性 5. 1 空气比释动能率重复性· 5.2 系统分辨力 5.3 透照灵敏度· 5. 4 图像失真性 5. 5 漏射线 6校准条件. 6.1 环境条件 6.2 测量标准及其他设备.· 7校准项目和校准方法· 7.1辐射输出的空气比释动能率重复性 7. 2 系统分辨力 7. 3 透照灵敏度· 7.4图像失真性…· 7.5漏射线· 8 校准结果的表达.· 9复校时间间隔· 附录A线型像质计及失真性模块的有关数据附录B校准证书内页推荐格式附录CX射线实时成像空气比释动能率测量结果不确定度评定示例
T JJF1596—2016
引言
本规范依据JJF1071一2010《国家计量校准规范编写规则》，并根据X射线实时成像检测技术现状，主要参考了国内外相关标准的基础上编写而成。目的是为了规范其性能检测方法，实现有效的设备质量控制。
本规范为首次发布。
Ⅱ JJF1596—2016
X射线工业实时成像系统校准规范
1范围
本规范适用于管电压≤450kV的常规X射线工业实时成像系统、微焦点X射线工业实时成像系统的校准，不适用于加速器源等高能X射线成像系统的校准。 2引用文件
本规范引用下列文件： JJG40—2011X射线探伤机 GB/T29069一2012无损检测工业计算机层析成像（CT）系统性能测试方法 GB/T12604.2一2005无损检测术语射线照相检测 GB17925一2011气瓶对接焊缝X射线数字成像检测 GB18871一2002电离辐射防护与辐射源安全基本标准 JB/T7902一2015无损检测线型像质计通用规范 ASTME1000-98（2009）-射线实时成像导则（StandardGuideforRadioscopy）凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位 3.1术语 3.1.1实时成像realtimeimaging
根据图像制式；图像采集速度能够达到25顿/秒以上的成像。
3.1.2微焦点tinyfocus
X射线管阳极上射线发射的区域小于等于（0.1X0.1）mm的X射线管焦点。 3.1.3图像失真性imagedistortion
一个边界明显而敏锐的器件成像后，其边界的影像会畸形。
3.1.4系统分辨力imageresolution
显示器屏幕图像可识别线条分离的最小间距，单位是线对每厘米（lp/cm）。
3.1.5试块testblock
用来检测射线穿透力的由特定材料制作的物体，该物体具有已知的标称厚度。
3.1.6透照灵敏度transmissionsensitivity
用射线透照法能够检测到被测物沿射线方向的最小直径与透照厚度的比值，以百分比表示。 3.1.7图像对比度imagecontrast
射线底片图像中邻近区域光学密度的相对变化。
3.1.8线对linepair
1 JJF1596—2016
由一根线条和一个间距组成，间距的宽度等于线条的宽度，以每毫米宽度范围内可识别的线对数表示，单位为lp/mm。 3.2计量单位
空气比释动能率的常用计量单位是戈瑞每秒，符号：Gy/s。
4概述
X射线实时成像系统是利用X射线透过物体后以指数衰减，由探测器接受透过的 X射线，将其转换成模拟或数字信号，经计算机处理在显示器上进行显示，图像能够提供金属或非金属材料表面及内部缺陷的性质、大小、位置等信息。
X射线实时成像系统主要由X射线发生器、射线探测器、计算机图像采集与处理、 图像显示、工件传动机构及屏蔽室或防护体和控制台等组成，系统组成示意见图1。
焦距工件
X射线发生器
射线探测器
屏蔽室或防护体门
图1X射线实时成像系统组成示意图
5计量特性 5.1空气比释动能率重复性
在常规工作条件下，焦距600mm点处辐射输出的重复性不大于2.0%。
5.2系统分辨力
在正常工作条件下，对常规实时成像系统分辨力不小于201p/cm，微焦点大于
50lp/cm。 5.3透照灵敏度
透照灵敏度不大于2.0%。 5.4图像失真性
应能均匀、清晰显示由纯铝组成的Φ5mm的36个圆柱，并不能产生畸变。 5.5漏射线
常用最大工作管电压/管电流，在距防护设施外侧表面5cm处的任何位置上漏射线一般不超过2.5uGy/h。
注：以上指标不用于合格性判别，仅供参考。
2 JJF1596—2016
6校准条件
6.1环境条件
温度为（5～35）℃，相对湿度≤85%。 6.2测量标准及其他设备 6.2.1测量空气比释动能率的剂量仪
测量范围在（0～10）Gy/min，校准因子的扩展不确定度不大于5.0%。 6.2.2分辨力测试卡
图像分辨力测试卡的主要性能栅条宽度最大允许误差应不超过土10%。铅当量为
0.03mm，最大线对不小于1001p/cm。 6.2.3标准试块
试块材料为A3钢或纯铝（纯度99.0%），规格为200mm×100mm，表面粗糙度 Ra≤6.3，试块厚度应在（10～40）mm之间，其厚度偏差应不超过士0.07mm。 6.2.4线型像质计
校准用线型像质计的有关数据见附录A。 6.2.5动态范围阶梯模块
试块材料为纯铝，高50mm，底边长150mm，斜边与底边20°，厚度误差不超
过士0.02mm，阶层数应不低于50级。 6.2.6图像失真性模块
在直径100mm的纯铝圆盘上，均匀分布（Φ5mm、高度为3mm）的36个纯铝圆柱组成。 6.2.7防护水平剂量仪
用经检定合格的、分辨力不大于0.1uGy/h的X、射线辐射防护水平剂量仪测量泄漏辐射。 7校准项目和校准方法 7.1辐射输出的空气比释动能率重复性
在常规工作条件下，将剂量仪探测器置于辐射野的中心，成像视野周围不应有散射物，探测器中心与射线束中心相一致，先曝光成像使探测器在视野中心，焦点距探测器中心距离为600mm，在此条件下分别曝光7次测量其空气比释动能率：
k=MNkTP
(1)
式中： k——空气比释动能率； M——空气比释动能率测量值，cGy/min; N—剂量仪校准因子； k TP 温度气压修正因子（半导体型探测器不作修正）。
3
