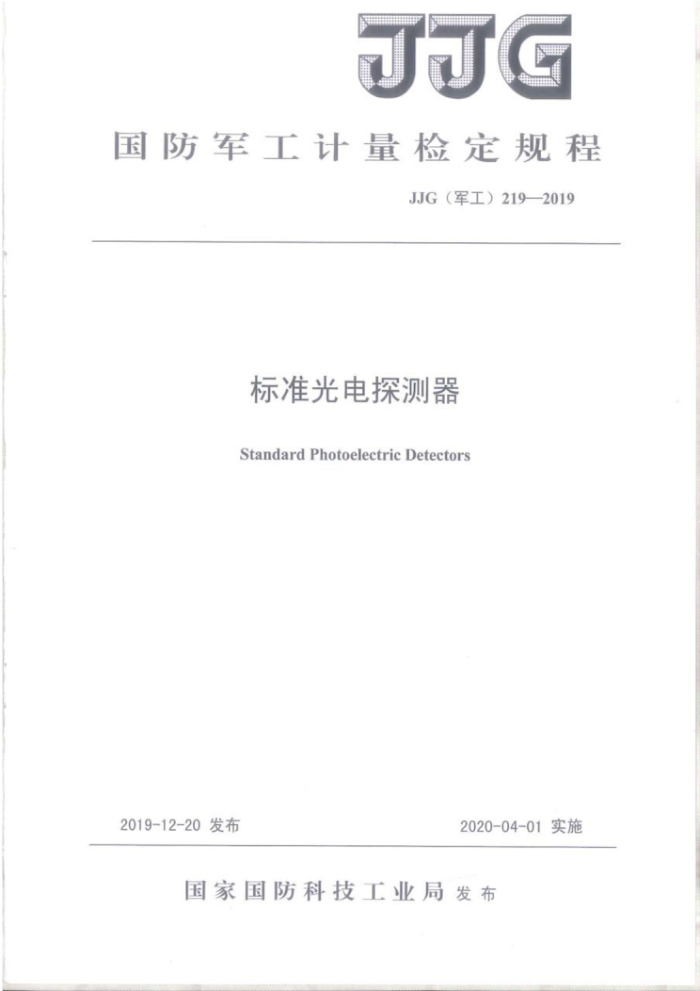

JJG
国防军工计量检定规程
JJG（军工）219—2019
标准光电探测器
Standard Photoelectric Detectors
2019-12-20发布
2020-04-01实施
国家国防科技工业局发布 JJG（军工）219—2019
标准光电探测器
检定规程
JJG（军工）219—20199
VerificationRegulationforStandard
PhotoelectricDetectors
主要起草单位：国防科技工业光电子一级计量站
参加起草单位：中电科仪器仪表有限公司
中电科技集团重庆声光电有限公司电子科技大学 JJG（军工）2192019
本规程主要起草人：
刘红元（ （国防科技工业光电子一级计量站）应承平 （国防科技工业光电子一级计量站）王洪超 （中电科仪器仪表有限公司）
参加起草人：
王恒飞 （国防科技工业光电子一级计量站）史学舜 （国防科技工业光电子一级计量站）林禾 （中电科技集团重庆声光电有限公司）柴松刚 （中电科技集团重庆声光电有限公司）吴斌 （国防科技工业光电子一级计量站）刘长明 （国防科技工业光电子一级计量站）刘子骥 （电子科技大学）刘红博 （国防科技工业光电子一级计量站） JJG（军工）219—2019
目录
1范围.. 2引用文件 3概述.. 4计量性能要求 5通用技术要求 5.1外观和附件 5.2工作正常性.. 6计量器具控制.... 6.1检定条件... 6.2检定项目... 6.3检定方法.. 6.4检定结果的处理 6.5检定周期. 附录A 原始记录参考格式.
1
4
4
1
.11 .12
国防军工 JJG（军工）219—2019
标准光电探测器检定规程
1范围
本规程适用于200nm~1100nm、1um~15um波长范围的标准光电探测器的相对光谱响应度、绝对响应度、噪声参数以及1um~15um波长范围的标准红外探测器的黑体响应率、 黑体探测率参数的首次检定、后续检定和使用中检查。 2引用文件
本规程引用了下列文件： JF1150一2006光电探测器相对光谱响应度校准规范 JG（电子）30902一2006光电探测器绝对光谱响应率检定规程 JJG（电子）30904一2008红外探测器黑体探测率及测试系统检定规程凡是注日期的引用文件，仅注日期的版本适用于本规程：凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规程。 3概述
标准光电探测器是将光辐射信号转变成电信号的传感器，按响应波长不同可分为紫外探测器、可见光探测器、近红外探测器和红外探测器等。其主要用于光电探测器相对光谱响应度、 绝对响应度、探测率等参数的量值传递，也可作为光电探测器相对光谱响应度标准装置、红外探测器探测率标准装置、光电探测器绝对光谱响应标准装置中的标准器具。 4计量性能要求
紫外~可见光探测器
4.1 4.1.1相对光谱响应度
BaT
a）波长范围：200nm~1100nm；
c）最大允许误差：±12%
±5%（230nm~1100nm）
4.1.2绝对响应度
a）波长点：266nm、375nm、488nm、632.8nm、785nm、1.06μm； b）响应度范围：1V/W~106V/W（或10-6A/W~1A/W）； c）最大允许误差一级：±2%（266nm、375nm）：
±1%（488nm、632.8nm、785nm、1.06μm）；
二级：±4%（266nm、375nm）；
±2%（488nm、632.8nm、785nm、1.06μm）。
4.1.3噪声
a）噪声范围：1×10-7V~1×10-2V（或1×10-12A~1×10-A）； JJG（军工）2192019
b）最大允许误差：±10%。 4.2红外探测器 4.2.1相对光谱响应度
a）波长范围：1m15ums b）相对光谱响应度范围：0.01~1： c）最大允许误差：±5%（1.0um~5.0um）：
±6%（5.0μm~15.0μm）。
4.2.2绝对响应度
a）波长点：1.06um、3.39um、10.6μm b）响应度范围：1V/W~1×10°V/W（或1×10A/W~1A/W）： c）最大允许误差一级：±1%（1.06um）；
±3%（3.39um、10.6μm）
二级：±2%（1.06μm）
±5%（3.39μum、10.6μum）
4.2.3黑体响应率
a）黑体响应率范围：1×10-3V/W~1×106V/W（或1×105A/W~10A/W）： b）最大允许误差：±12%
4.2.4噪声
a）噪声范围：1×10-10V·Hz12~1×10-5V-Hz-1/2（或1×10-15A·Hz-1/2~1×10-9A·Hz-1/2）； b）最大允许误差：±10%。
4.2.5黑体探测率
a）黑体探测率范围：（1X1061X1012）cm-Hz/2.W-； b）最大允许误差：±16%
5通用技术要求 5.1外观和附件
名称、规格型号、制造厂名、出厂编号应清晰且附件齐全，无影响性能的机械损伤；探测器表面无明显剥落、污染、划痕或其它异常现象。 5.2工作正常性
各部件应连接可靠，接通电源后，各部分工作正常。 6计量器具控制 6.1检定条件 6.1.1检定用设备
检定用设备应经过计量技术机构检定合格，并在有效期内，检定用设备及其技术指标如表1所示。
2 JJG（军工）219—2019
表1检定用设备及其技术指标
序号 1
设备名称光源
技术指标
a）波长范围：200nm~15μm。 b）功率稳定性（60min）：1%。 a）波长范围：200nm~15μm。 b）波长准确度：±0.5%。 c）波长分辨率：1.5%。 a）波长范围：200nm~15μm。 b）灵敏度：热释电探测器：1×10-7A/W；
单色仪
2
标准探测器
3
其它探测器：0.1A/W或500V/W。
a）温度：500K（若选用其它温度，应在测量条件中注明）。 b）控温误差：±2K。 c）有效发射率：0.99±0.01。 a）频率范围：1Hz~1MHz。 b）满刻度灵敏度：1μV~1V。 c）增益误差：±1%。 d）噪声：25nV-Hz-1/2@1kHz。 a）频率范围：10Hz~150MHz。 b）电压测量范围：1μV~1V。 c）电压最大允许误差：±1%。 d）噪声：-110dBm/Hz@1kHz（1MQ）。 a）波长范围：200nm~15μm。 b）光辐射功率测量不确定度：0.6%（k=2） a）波长：266nm、375nm、488nm、632.8nm、785nm、1.06μm、 3.39μm、10.6μm。 b）波长最大允许误差：±4nm。 c）输出功率：≥10mW。 d）激光功率稳定度（1h）：1%。 a）波长范围：200nm~12μm。 b）激光功率稳定度（30min）：0.3%。 a）电压测量范围：10mV~10V。 b）电压测量不确定度：1x10-4（k=2）。
腔黑体
4
锁相放大器
5
频谱分析仪
6
低温辐射计
7
激光器
8
激光功率稳定器
9
数字电压表
10
环境条件
6.1.2
a）环境温度：23℃±5℃，检定期间温度变化不超过±2℃； b）相对湿度：20%~80% c）供电电源：（220±11）V，（50±1）Hz； d）环境清洁，周围无影响正常工作的电磁和振动干扰；
3 JJG（军工）2192019
e）检定应在具有良好电磁屏蔽的条件下进行，并采取良好的接地措施。 6.2检定项目
标准紫外~可见光探测器的检定项目见表2，标准红外探测器的检定项目见表3。
表2标准紫外~可见光探测器检定项目
使用中检查
序号 m 2 3 4 s 注： “+”为应检项目， “"为可不检项目，
后续检定
检定项目名称外观和附件工作正常性相对光谱响应度绝对响应度
首次检定
+ + + +
+ + * + +
+ +
噪声
表3 标准红外探测器检定项目
使用中检查
序号
首次检定
后续检定
检定项目名称外观和附件工作正常性相对光谱响应度绝对响应度黑体响应率
+ + + + + + +
+ + + +
+ + +
2 3 4 5 6 7
噪声黑体探测率
+
注： “+”为应检项目， “_”为可不检项目。 6.3检定方法 6.3.1外观和附件
采用目视方法检查，应符合5.1条规定。 6.3.2工作正常性
手动和目视检查，应符合5.2条规定。 6.3.3紫外~可见光探测器 6.3.3.1相对光谱响应度
紫外~可见光探测器相对光谱响应度采用替代法进行测量，检定原理框图如图1所示。 检定时先将相对光谱响应度已知的标准探测器置于单色辐射下进行校准，然后移去标准探测器，并将被检探测器放在相同的位置上进行测量。通过测得的不同波长点上标准探测器的输出信号和被检探测器的输出信号以及已知的标准探测器的相对光谱响应度值，即可计
