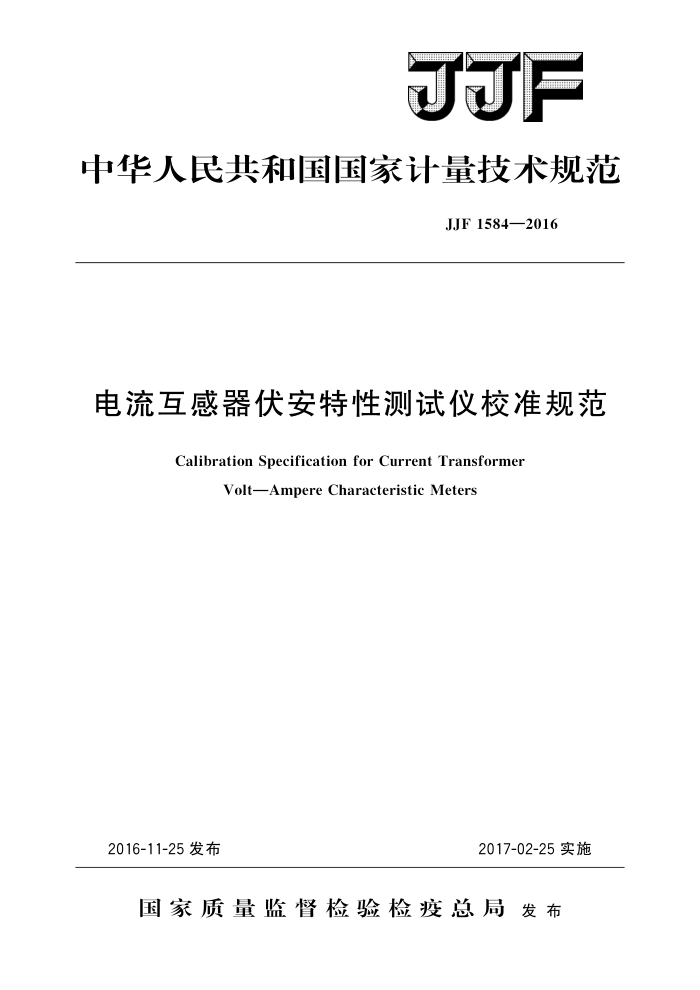

JJF
中华人民共和国国家计量技术规范
JJF1584—2016
电流互感器伏安特性测试仪校准规范
Calibration Specification for Current Transformer
Volt-Ampere Characteristic Meters
2017-02-25实施
2016-11-25发布
国家质量监督检验检疫总局发布 JJF1584—2016
电流互感器伏安特性
测试仪校准规范 Calibration Specification for Current
JJF 1584—2016
Transformer VoltAmpere Characteristic Meters
归口单位：全国电磁计量技术委员会高压计量分技术委员会
主要起草单位：国家高电压计量站
参加起草单位：国网浙江省电力公司电力科学研究院
国网山东省电力公司电力科学研究院
云南省电力科学研究院
国网湖北省电力公司电力科学研究院国网山西省电力公司电力科学研究院
本规范委托全国电磁计量技术委员会高压计量分技术委员会负责解释 JJF1584—2016
本规范主要起草人：
章述汉（国家高电压计量站）徐子立（国家高电压计量站）
参加起草人：
许灵洁（国网浙江省电力公司电力科学研究院）
朱振华（国网山东省电力公司电力科学研究院）梁仕斌（云南省电力科学研究院）阮羚（国网湖北省电力公司电力科学研究院）赵 园（国网山西省电力公司电力科学研究院） JJF1584—2016
目
录
引言
(IⅡ) (1 ) (1) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (3) (4) (4) (4) (6) (7) (8) (12) (13) (15) (16)
范围… 2 引用文件. 3 术语·. 3.1 伏安特性测试仪 3.2 励磁电流· 3.3 额定拐点电势 3. 4 励磁特性· 3.5 伏安特性参比标准器
1
.
概述· 计量特性
&
5
5. 1 电压· 5. 2 电流： 6校准条件 6.1 环境条件。 6.2 校准用标准设备… 7校准项目和校准方法 7. 1 校准项目 7. 2 校准方法 8 校准结果表达 9
复校时间间隔，附录A 电流互感器伏安特性测试仪测量不确定度评定示例附录 B 校准原始记录格式附录 C 校准证书内页格式附录D 插值算法计算伏安特性标准值附录E 伏安特性参比标准器的计量特性要求
.
I JJF1584—2016
引言
本规范依据JJF10712010 ）《国家计量校准规范编写规则》编制。 本规范为首次发布。
II JJF1584—2016
电流互感器伏安特性测试仪校准规范
1范围
本规范适用于电流互感器伏安特性测试仪的校准，也适用于具有电流互感器伏安特
性功能的测试仪器的校准。
2引用文件
本规范引用了下列文件： JG313一2010测量用电流互感器 GB20840.2一2014互感器第2部分：电流互感器的补充技术要求 GB/T22071.1一2008互感器试验导则第1部分：电流互感器凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3术语
3.1伏安特性测试仪Volt-Amperecharacteristicmeter
其有电流互感器伏安特性测量功能的测试仪器。
3.2励磁电流excitationcurrent
电流互感器的一次绕组及其他绕组开路，额定频率的正弦波电压施加于二次端子上时通过二次绕组的电流值。
注：稳态保护用电流互感器的励磁电流采用方均根值表示；暂态保护用电流互感器的励磁电流
采用峰值表示。
3.3额定拐点电势ratedkneepointe.m.f.
当互感器所有其他端子均开路时，施加于二次端子上的额定频率正弦波电势最小方均根值，当此值增加10%时，其励磁电流方均根值增加不超过50%。
注：实际拐点电势不小于额定拐点电势。 3.4励磁特性excitationcharacteristic
当电流互感器一次绕组和其他绕组开路时，施加于电流互感器二次绕组端子上的正弦波电势方均根值与励磁电流的关系，用曲线图或表格来表示。
注：这些数值涵盖的范围应足以确定从低励磁值直到1.1倍拐点电势值的励磁特性。 3.5伏安特性参比标准器V-Icharacteristicstandardcurrenttransformer
伏安特性测试仪校准中使用的标准电流互感器，其励磁特性曲线经过标定并且性能
稳定。 4概述
伏安特性是一种电流互感器二次绕组正弦波电压值与励磁电流值的特性曲线，常用
I JJF1584—2016
曲线或表格列值形式表示
电流互感器伏安特性测试仪（以下简称测试仪）的工作原理如图1所示。
被试电流互感器 Pi0
P20 S28
Si0
电源输出
信号测量
主控制器
数据处理
人机界面
电流互感器伏安特性测试仪
图1电流互感器伏安特性测试仪原理图
测试仪电源输出激励信号，施加到被校电流互感器的二次绕组端子，并测量二次绕
组端子的反馈信号，通过数据处理计算得到被校电流互感器的伏安特性曲线及拐点电压和拐点电流等参数。测试仪的测试方式按输出电源频率可分为工频测试法和异频测试法，采用异频法的测试仪需将测量结果归算到工频。 5计量特性 5.1电压
在相同的参比电流值下，测试仪在全部量程内的电压测量误差一般不超过士5%。 5.2电流
在相同的参比电压值下，测试仪在全部量程内的电流测量误差一般不超过土5%。 注：以上指标不是用于合格性判别，仅供参考。
6校准条件
6.1环境条件
测试仪校准的环境条件应满足以下要求：
环境温度：（20士5）℃；相对湿度：不大于75%；供电电源：频率（50士0.1）Hz，波形畸变系数不超过3%；校准过程中周围无影响被校测试仪性能的振动、冲击及电磁辐射等。
2 JJF1584—2016
6.2校准用标准设备 6.2.1伏安特性参比标准器
伏安特性参比标准器应不带补偿绕组，其绝缘要求应满足GB20840.2一2014中
5.3规定，在校准过程中，其励磁特性稳定性的引入的不确定度不超过被校测试仪准确度等级对应允许误差限值的1/5。
参比标准器配置可采用： a）拐点电压（0～100）V，P级电流互感器一台； b）拐点电压（100～1000）V，P级电流互感器一台； c）拐点电压（1000～3000）V，P级电流互感器一台； d）拐点电压（3000～8000）V，TPY型电流互感器一台注：参比标准器的计量特性可参照附录E。
6.2.2电压互感器
电压互感器额定一次电压应高于伏安特性参比标准器的最大工作电压，电压互感器的实际误差不超过被校伏安特性测试仪电压测量误差限值的1/5，且准确度等级不低于 0.02级。
电压互感器配置可采用： a）10kV/100V，0.02级电压互感器一台； b）2kV/100V，0.02级电压互感器一台。 注：电压表的测量范围允许时可以不使用电压互感器。
6.2.3电流互感器
电流互感器额定一次电流应高于伏安特性参比标准器的最大工作电流：电流互感器
的实际误差不超过被校伏安特性测试仪电流测量误差限值的1/5，且准确度等级不低于 0.02级。
注：电流表的测量范围允许时可以不使用电流互感器。 6.2.4电压表
电压表的交流电压测量范围应不小于电压互感器的二次端子电压范围，在电压测量范围内最大允许误差不应超过士0.1%。 6.2.5电流表
电流表应满足以下要求： a）交流电流测量范围应能包含电流互感器的二次端子电流范围，在电流测量范围
内交流电流测量最大允许误差不应超过士0.2%。
b）包含有效值和峰值的测量功能； c）电流表应具有测量1mA对应的量程。
6.2.6辅助设备
试验电源应采用稳频稳压电源，电源电压波形应近似于正弦波，其总谐波含量应不超过3%。试验电源及调压器应具备足够的容量和调节细度。
3
