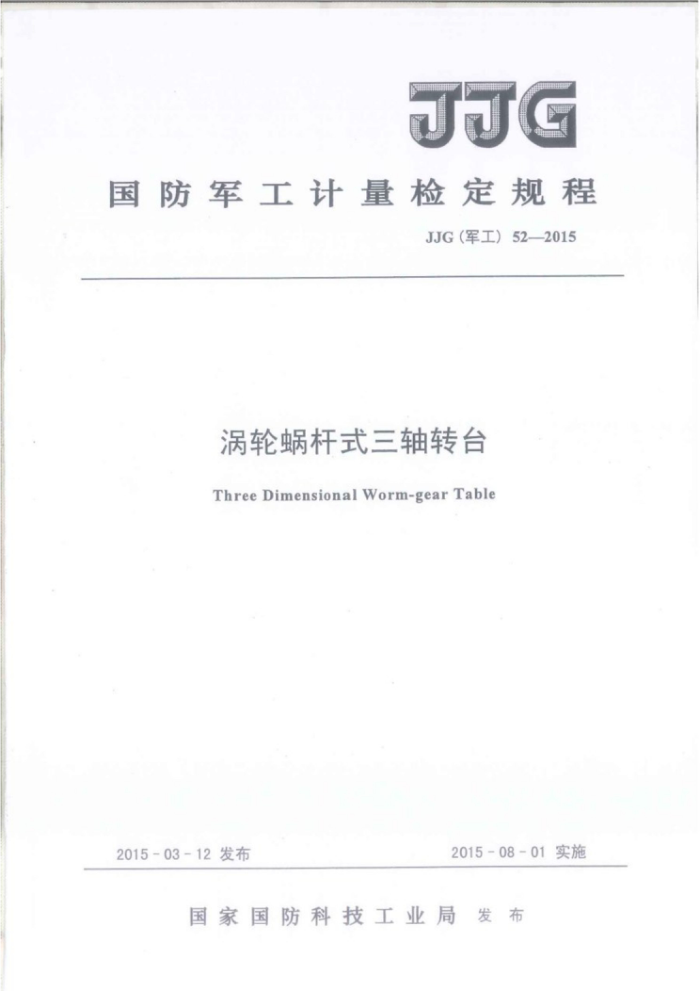

JJG
国防军工计量检定规程
JJG（军工）52—2015
涡轮蜗杆式三轴转台 Three Dimensional Worm-gear Table
2015-08-01实施
2015-03-12发布
国家国防科技工业局发布 JJG（军工）52—2015
涡轮蜗杆式三轴转台
检定规程
JJG（军工）52—2015 代替JJG（航天）55—1989
Verification Regulation of Three Dimensional Worm-gear Table
起草单位：国防科技工业1111二级计量站 JJG（军工）52—2015
本规程起草人：
杜光远 （国防科技工业1111二级计量站） JJG（军工）52—2015
目录
范围 2 引用文件， 3 概述.. 4 计量特性， 4.1 零位正确性， 4.2 工作平面对Z轴的垂直度 4.3 工作台在三个旋转方向的显动量 4.4 示值变动性 4.5 各轴读数装置的示值误差， 5 通用技术要求， 5.1 外观及各部分相互作用， 5.2 度刻线与分刻线
.1
..1
..2 2 ...2
..2
计量器具控制. 6.1 检定条件... 6.2 检定项目.. 6.3 检定方法. 6.4 检定结果的处理 6.5 检定周期..
.....2
6
2
*.3
3 ...6 6 JJG（军工）52—2015
涡轮蜗杆式三轴转台检定规程
1范围
本规程适用于分度值为6°的涡轮蜗杆式三轴转台的首次检定、后续检定和使用中检查。 引用文件
2
本规程引用了下列文件： JJF1001—2011通用计量术语及定义凡是注日期的引用文件，仅注日期的版本适用于本规范，凡是不注日期的引用文件
其最新版本（包括所有的修改单）适用本规范。 3概述
涡轮蜗杆式三轴转台是一种有三个自由度的用于角度测量的机械式仪器。这种转台的结构如图1所示。
1
12
STTE
1-水准器：2—Z轴度盘：3-Z轴游标：4Z轴驱动轴：5-Y轴游标：6-X轴驱动轴： 7-Y轴度盘：8—工作台：9-X轴度盘；10-X轴游标：11-Y轴驱动轴：12—底脚调节螺钉
图1涡轮蜗杆式三轴转台结构图
各轴读数装置的刻度范围如下：X轴：±80°：Y轴：±60%；Z轴：±180。 4计量特性 4.1零位正确性
不应超过10。 JJG（军工）52—2015
4.2工作平面对Z轴的垂直度
不应超过10。
4.3工作台在三个旋转方向的晃动量
不应超过10°。
4.4示值变动性
不应超过2。
4.5各轴读数装置的示值误差
各轴均不应超过±6°。
5通用技术要求 5.1外观及各部分相互作用 5.1.1首次检定的仪器工作面上不应有锈迹、碰伤、显著划痕及影响准确度的其他缺陷：在非工作面上应无脱漆和镀层脱落的现象。 5.1.2各度盘及游标刻线应清晰、平直，不应有大于一半刻线宽度的断线、线结和变粗现象。 5.1.3各活动部分的配合应松紧适度，各轴在整个工作范围内转动应平稳，无迟滞等现象。 5.1.4仪器上应标有制造商名称、型号和出厂编号。 5.1.5后续检定和使用中检查的仪器，工作面不应有影响准确度的缺陷。 5.2度刻线与分刻线 5.2.1度刻线与分刻线不应有目力可见之不平行。 5.2.2当游标零刻线与度盘零刻线对准时，游标上的尾刻线应与度盘上相应的刻线对准。 误差不应大于分刻线的宽度。 5.2.3游标刻线面棱边至度刻线面的距离不应大于0.3mm。 6计量器具控制 6.1检定条件 6.1.1检定用设备
检定用设备应经过计量技术机构检定合格，并在有效期内。 a)塞尺； b）光学倾斜仪； c）自准直仪； d）正多面棱体。
6.1.2环境条件
a）环境温度：20℃±5℃； b）相对湿度：不大于75%RH； c）其他：检定时，环境温度应保持稳定，受检仪器应置于检定室内平衡温度的时间不
少于3h。 2 JJG（军工）52—2015
6.2检定项目
涡轮蜗杆式三轴转台检定项目和主要检定器具见表1。
表1 检定项目和主要检定器具
主要检定器具 首次检定 后续检定 使用中检查
序号
检定项目
+ + + + + +
+
外观及各部分相互作用度刻线与分刻线相互位置的正确性零位的正确性工作平面对Z轴的垂直性
+
塞尺光学倾斜仪光学倾斜仪光学倾斜仪自准直仪光学倾斜仪自准直仪光学倾斜仪自准直仪正多面棱体
2
一
3
4
+ +
+
工作平面在三个旋转方向的晃动量
5
示值变动性
6
+
各轴读数装置的示值误差
+
+
2
注：表中符合“十”表示该项应检定，“一”表示该项可不检定。 6.3检定方法 6.3.1外观及各部分相互作用
将涡轮蜗杆式三轴转台放置在平台上，将底座上的两水准器调至中心位置，然后进行目力观察和试验。 6.3.2度刻线与分刻线相互位置的正确性
a）转动X轴驱动手柄，使任一度刻线与分刻线相靠近，观察度刻线与分刻线是否平行： b）将X轴度盘零刻线与游标零刻线对准。观察此时游标尾线是否与相应的度刻线对
准。Y轴与Z轴用同样的方法检定：
c）用0.3mm的塞尺以比较法检定游标刻线面棱边至度刻线面的距离。 6.3.3零位正确性
用分度值为1的光学倾斜仪检定。 将各轴上的度盘和游标对零，底座上的水准器对中。 在工作台中间放置分度值为1的光学倾斜仪，并使倾斜仪的倾斜方向大致与X轴垂直。
然后将倾斜仪的水准器对中，读出此时倾斜仪的读数。在工作台两边缘附件大致与此平行的各一个位置上重复这种检定。以最大值作为检定结果。
将倾斜仪大致与Y轴垂直地放置工作台中心位置附件，用与上述同样的方法进行检定。 在工作台两对角线方向上大致均匀三点上进行上述方法相同的检定。 任何一个读数值均不得超过10
3 JJG（军工）52—2015
6.3.4工作平面对Z轴的垂直性
用分度值为1'的光学倾斜仪检定。 将涡轮蜗杆式三轴转台的水准器对中，各轴度盘与游标对零。将分度值为1的光学倾
斜仪放置在工作台中心位置附近。将倾斜仪水准器对中，记下此时倾斜仪的读数。然后转动Z轴驱动手柄，并注意倾斜仪水泡的偏移，在水泡偏移较大处停下来，重新将倾斜仪水准器对中并记下此时的读数。继续转动Z轴驱动手柄，用同样的方法读数。在±180°范围内任意两读数之差不应超过10。 6.3.5工作台在三个旋转方向的晃动量
a）用分度值为1'的光学倾斜仪检定在X、Y两个旋转方向的晃动量。用自准直仪和反射镜检定乙轴旋转方向的晃动量。
b）涡轮蜗杆式三轴转台的水准器对中，各轴度盘与游标对零。 在工作台中心位置附近大致与X轴垂直的方向上放置分度值为1'的光学倾斜仪，转动
X轴使工作台倾斜大约20°。转动倾斜仪度盘使其水准器大致对中。然后在不使倾斜仪底面与工作台脱离的情况下慢慢改变倾斜方向。找到水泡在最高点的位置。在此位置将倾斜仪固紧。将X轴度盘与游标重新对零，倾斜仪水准器对中。
此时倾斜仪的倾斜方向基本与X轴垂直。 在工作台上距X轴大约10cm处固定一个重量为10kg的码（或重量约为10kg的其
他物体）。重新将水准器对中，读出倾斜仪示值对“零位”的偏差。
然后在工作台上距X轴大约10cm的另一边重复这一检定。两次读数均不得超过10。 c）将倾斜仪放在工作台中心位置附近，并使其倾斜方向垂直于Y轴（方法与b)相同)，
然后用于X轴同样的方法检定这一自由度的晃动性。
d）在涡轮蜗杆式三轴转台工作台上放置反射镜，用自准直仪瞄准，并记下此时自准直仪的读数，两手用适当的力扭转工作台，此时应保证转台底座与支撑面没有移动、滑动和倾斜。用自准直仪分别观察反射镜因工作台扭转而向两个方向的偏转角。最大偏转角不应超过10°。 6.3.6示值变动性
a)X轴读数装置的示值变动性用分度值为1的光学倾斜仪检定。 在涡轮蜗杆式三轴转台的工作面上固定分度值为1'的光学倾斜仪，使其倾斜方向与X
轴垂直（方法见6.3.5b)），将X轴度盘某刻度与游标零刻线对准。使倾斜仪水准器对中，记下此时倾斜仪的读数。转动X轴重新使度盘在此刻度对准，再使倾斜仪水准器对中并记下此时倾斜仪的读数。用同样的方法在此刻度对准并用倾斜仪读数不少于10次，任何一个读数之差不应大于2'。
4
