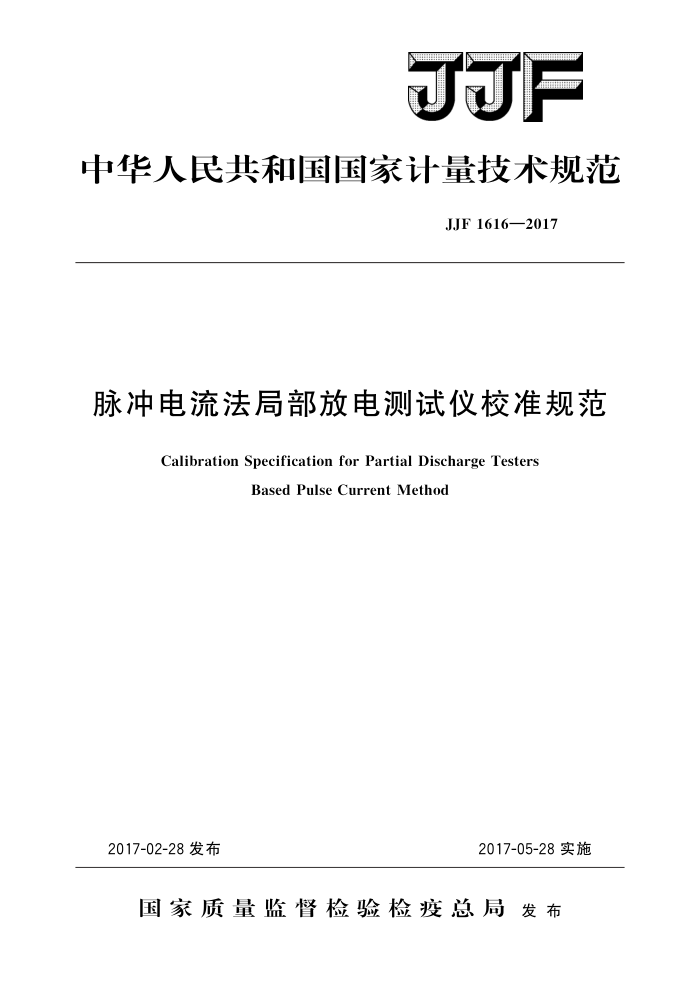

JJF
中华人民共和国国家计量技术规范
JJF1616—2017
脉冲电流法局部放电测试仪校准规范
Calibration Specification for Partial Discharge Testers
Based Pulse Current Method
2017-05-28实施
2017-02-28发布
国家质量监督检验检疫总局发布 JJF1616—2017
脉冲电流法局部放电测试仪
校准规范
JJF 1616—2017
Calibration Specification for Partial Discharge
Testers Based Pulse Current Method
归口单位：全国电磁计量技术委员会高压计量分技术委员会
主要起草单位：国家高电压计量站
国网浙江省电力公司电力科学研究院
参加起草单位：国网江苏省电力公司电力科学研究院
广西电网有限责任公司电力科学研究院
国网天津市电力公司电力科学研究院
国网电力科学研究院武汉南瑞有限责任公司
本规范委托全国电磁计量技术委员会高压计量分技术委员会负责解释 JJF1616—2017
本规范主要起草人：
雷民 (国家高电压计量站）詹洪炎（国网浙江省电力公司电力科学研究院）张军 (国家高电压计量站）
参加起草人：
周志成（国网江苏省电力公司电力科学研究院）尹立群（广西电网有限责任公司电力科学研究院）孙哲（国网天津市电力公司电力科学研究院）刘谐（国网电力科学研究院武汉南瑞有限责任公司） JJF1616—2017
目 录
引言 1
(IⅢI) (1) (1) (1) (1) (1) (1 ) (1) (1) (1) (1) (2) (2) (2) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (3) (4) (4) (4) (4) (4) (4) (5) (9) (9) I
范围引用文件
2
3 术语和计量单位 3.1 脉冲电流法局部放电测试仪 3.2 局部放电测试仪的脉冲响应….· 3.3 校准脉冲发生器.. 3.4 视在电荷量· 3.5 脉冲分辨时间.· 3.6 脉冲重复率. 3.7 测量灵敏度 3.8 下限频率f和上限频率f2 3.9 双脉冲发生器· 4 概述 5
计量特性· 5. 1 上下限截止频率 5.2 视在电荷量幅值…. 5.3 换挡脉冲响应增益值 5. 4 正负脉冲响应不对称性· 5. 5 低重复率脉冲响应 5. 6 脉冲分辨时间··. 5.7 测量灵敏度· 5.8 脉冲重复率 5.9 脉冲个数· 5.10 脉冲采集能力 5.11 校准脉冲发生器 5.12 安全性能 6校准条件… 6.1 环境条件 6.2测量标准及其他设备： 7校准项目和校准方法· 7.1校准项目 7.2 校准方法· 8校准结果表达 8.1 校准证书：
++
-
. JJF1616—2017
8.2不确定度评定
(9) (9) (10) (13) (16)
复校时间间隔·
9
附录A截止频率和视在电荷量幅值测量不确定度评定示例附录B校准原始记录格式附录 C 校准证书内页格式
II JJF1616—2017
引言
本规范依据JJF1071一2010《国家计量校准规范编写规则》、JJF1001一2011《通用计量术语及定义》、JJF1059.1一2012《测量不确定度评定与表示》编制而成
本规范为首次发布。
ⅢI JJF1616—2017
脉冲电流法局部放电测试仪校准规范
1范围
本规范适用于脉冲电流法、测量频率范围在10kHz～500kHz之间的局部放电测试仪的校准。
2引用文件
本规范引用了下列文件： GB/T7354一2003局部放电测量凡是注日期的引用文件，仅注目期的版本适用于本规范；凡是不注目期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位
GB/T7354一2003界定的以及下列术语和定义适用于本规范。
3.1脉冲电流法局部放电测试仪pulse current method based partial discharge tester
通过采集脉冲电流信号实现电气设备局部放电测量的专用仪器 3.2局部放电测试仪的脉冲响应pulseresponseofpartialdischargetester
局部放电测试仪的测量回路注人校准脉冲信号时，其对应的脉冲输出显示。
3.3校准脉冲发生器calibratedpulsegenerator
由电压幅值为U。的脉冲电压发生器和注人电容C。配合组成，能产生已知电荷量q 的脉冲电流发生器。 3.4视在电荷量apparentcharge［GB/T7354—2003，定义3.3.1]
局放的视在电荷等于在规定的试验回路中，如果在非常短的时间内对试品两端间注人使测量仪器上所得的读数与局放电流脉冲本身相同的电荷。视在电荷通常用皮库（pC）表示。 3.5脉冲分辨时间pulseresolutiontime
［GB/T7354—2003，定义3.9.5] 两个持续时间极短、波形和极性相同、电荷量相等的相继输入脉冲之间的最短时间
间隔，在这一时间间隔中脉冲响应幅值的变化不大于单个脉冲幅值的10%。
脉冲分辨时间一般与测量系统的带宽Af成反比，也是测量系统分辨连续局放现象能力的表征。 3.6脉冲重复率pulserepetitionrate
［GB/T7354—2003，定义3.3.2] 在选定的时间间隔内所记录到的局放脉冲的总数与该时间间隔的比值。 注：实际上只考虑高于规定幅值或在规定幅值范围中的脉冲。
3.7测量灵敏度detectablesensitivity
1 JJF1616—2017
局放仪在接有试品、耦合电容及测量阻抗的情况下，以一定的信噪比（通常取信噪比s/n=2）所能检测到的除去外界干扰的最小视在电荷量。 3.8下限频率f和上限频率f，lowerandupperlimitfrequenciesf1andf2
［GB/T7354—2003，定义3.9.2] 传输阻抗Z（f）由通带峰值下降6dB时的频率。
3.9双脉冲发生器double pulse generator
可产生并注入局放仪两个相同的响应脉冲，它们之间的时延△t是可以调节的，
调节时延△t可观察两脉冲的交叠状况。
4概述
脉冲电流法局部放电测试仪（以下简称局放仪）由带通放大器、输入衰减器、信号
处理器、输出显示器等组成，测量频率范围为10kHz～500kHz。实际测量时，确定局放试验回路后，由校准脉冲发生器对试验回路输出设定的电荷量，并完成对局放仪在该试验回路信号传输比的校准；校准后，局放仪即可对被试电气设备进行局部放电量测量。在校准中，局放仪、检测阻抗、校准脉冲发生器需配套使用，并按规定的试验回路进行，同时符合现场实际使用要求。
根据工作原理不同，局放仪可分为两类：模拟型局放仪和数字型局放仪。 模拟型局放仪工作原理：当测量阻抗将局放脉冲信号输送至局放仪后，通过带通放
大器、输人衰减器、信号处理器送人波形显示器和数字表或指针表显示局放值。工作原理如图1所示。
主放 N 峰值 时基大器 电压表单元
高放信号
滤波装置
前级放大器
阻抗
文显示器
零标单元
图1模拟型局放仪工作原理框图
数字型局放仪工作原理：当测量阻抗将局放脉冲信号送入局放仪后，放大器将信号放大，并将模拟信号转化为数字信号送人信号处理器，处理后将局放数据传输给显示系统。工作原理如图2所示。
（显示器
局放信号
滤波放大
测量阻抗
A/D转换
数
个工控机全
字接口
L
LN
T/O处理单元企金键盘存储器
板
零标单元
图2 数字型局放仪工作原理框图
