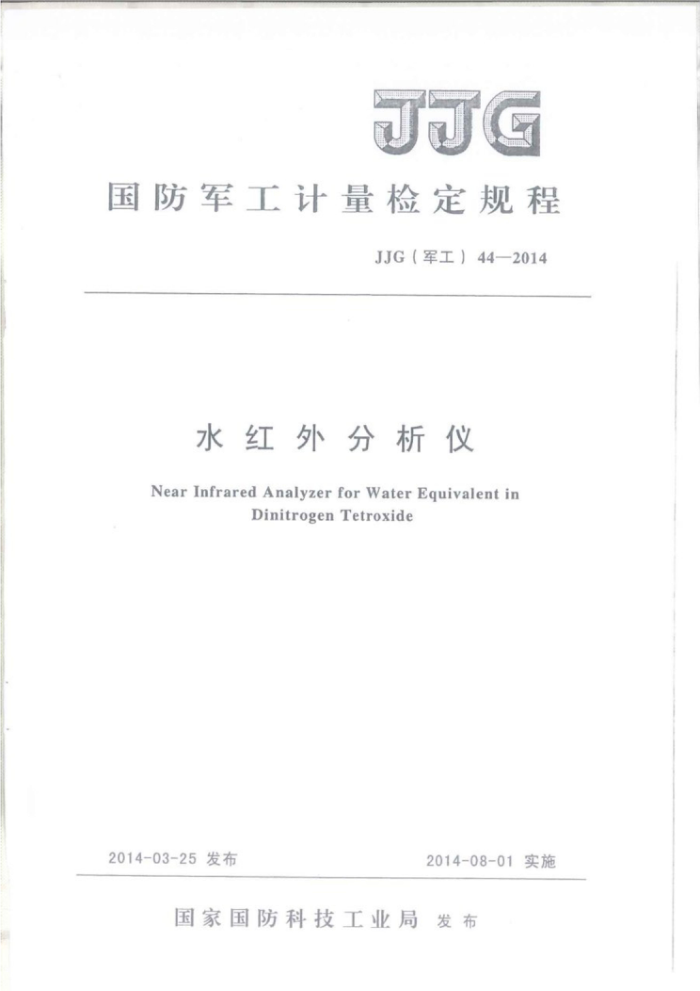

JJG
国防军工计量检定规程
JJG（军工）44—2014
水红外分析仪 Near Infrared Analyzer for Water Equivalent in
DinitrogenTetroxide
2014-03-25发布
2014-08-01实施
国家国防科技工业局 发布 JJG（军工）44—2014
水红外分析仪检定规程 Verification Regulation of Near Infrared Analyzer for Water Equivalent in
JJG（军工） 442014
Dinitrogen Tetroxide
起草单位：国防科技工业应用化学一级计量站 JJG（军工） 442014
本规程起草人：
潘忠泉（国防科技工业应用化学一级计量站）杨欣欣（国防科技工业应用化学一级计量站）张彬（国防科技工业应用化学一级计量站）张学范（国防科技工业应用化学一级计量站）张国峰（国防科技工业应用化学一级计量站）张国民（国防科技工业应用化学一级计量站）魏振涛（国防科技工业应用化学一级计量站）刘运峰（国防科技工业应用化学一级计量站） JJG（军工） 44—2014
目 录
范围引用文件术语和定义
-
2 3
4 概述 4.1 原理 4.2 构造 4.3 分类 4.4 用途 5 计量性能要求 5.1 波长示值误差与重复性 5.2 背景噪声与示值漂移 5.3 相当水示值误差与重复性 5.4 基线平直度 5.5 温度稳定性与示值误差 5.6 电源电压适应性 5.7 比色皿 6 通用技术要求 6.1 外观及附件 6.2 安全性能
....
2
2
1
计量器具控制 7.1 检定条件 7.2 检定项目 7.3 检定方法 7. 4 检定结果的处理 7.5 检定周期附录A 检定证书内页格式附录B 水红外分析仪检定记录格式
2
2
3
6
- JJG（军工）44—2014
水红外分析仪检定规程
1范围
本规程适用于量程范围为0%~0.4%的水红外分析仪的首次检定、后续检定和使用中检查。 2 引用文件
本规程引用了下列文件： GB/T26791玻璃比色血皿文件的最新版本（包括所有的修改单）适用于本规程。
3术语和定义
下列术语和定义适用于本规程。 3.1水红外分析仪nearinfrared analyzer for waterequivalent indinitrogentetroxide
基于近红外光谱法、用于测量四氧化二氮中相当水含量的仪器。 3.2相当水waterequivalent
四氧化二氮中硝酸、亚硝酸的相当水含量及游离水含量之和。 4概述 4.1原理
水红外分析仪（以下简称仪器）基于朗伯－比尔（Lambelt-Beer）定律，通过测量样品的特征吸收、对照标准曲线确定四氧化二氮中相当水含量。 4.2构造
仪器主要由光源、单色器、样品室、检测器、信号处理单元及显示单元等组成。 4.3分类
仪器分为光栅型和滤光片型两种类型。 4.4用途
仪器主要用于测量液体推进剂四氧化二氮中的相当水含量。 5计量性能要求 5.1波长示值误差与重复性
仪器的波长示值误差应不超过±3.0nm；示值重复性应不超过1.0nm。 5.2背景噪声与示值漂移
仪器的背景噪声应不超过0.002%：示值漂移应不超过0.003%。 5.3相当水示值误差与重复性
仪器的相当水示值误差应不超过±0.015%；示值重复性应不超过0.005%。 JJG（军工） 44—2014
5.4基线平直度
仪器的基线平直度应不超过1.0%。 5.5温度稳定性与示值误差
仪器的温度稳定性应不超过1.0℃；温度示值误差应不超过±2.0℃。 5.6电源电压适应性
仪器的电源电压适应性应不超过±0.005%。 5.7比色皿
仪器的比色血须符合GB/T26791《中红外光学石英玻璃比色皿》的有关规定；其光学中性应不超过0.006，配套一致性应不超过0.003。 6通用技术要求 6.1外观及附件
a）仪器应有下列标识：仪器名称、型号、编号、制造厂商等； b）仪器应能平稳置于工作台上，各紧固件无松动，电缆线接插件紧密配合，接触
良好：外观不应有影响仪器正常工作的损伤，数字显示清晰完整，仪器各开关、调节器和按键能正常工作，样品室无漏光现象；
c）仪器气路连接正确、不得有漏气现象，气源压力应符合出厂说明书规定的指标； d）通电后，仪器应能正常工作，各种设置、指示、显示准确无误，接口正常通讯，
输出信号符合要求：仪器内置标准曲线正常。 6.2安全性能
仪器的绝缘电阻不低于20MQ。 7计量器具控制 7.1检定条件 7.1.1检定用设备
检定用设备应经过计量技术机构检定合格，并在有效期内。 a）波长标准物质
标称峰值波长：1315.0nm，1400.0nm，1470.0nm；峰值透射比：≥25%；半宽度：≤15.0nm。
b）四氧化二氮中相当水含量标准物质
标称值：0~0.4%；测量不确定度：0.01%。
c）分光光度计
波长不确定度：0.3nm；透射比不确定度：0.3%。
2 JJG（军工） 442014
d）表面温度计
测量范围：0℃~30℃；分辨率：0.1℃。
e）兆欧表
试验电压500V，不低于10级。
7.1.2 配套设备
a）调压变压器
输出功率：≥500W；输出电压：（0~250)V。
b）万用表
不低于2.5级。 环境条件
7.1.3
a）环境温度：10℃~25℃； b）相对湿度：20%~60%； c）供电电源：（220±22）V，（50±1)Hz； d）其他：仪器不得受强光直射，周围无强磁场、电场干扰，无强气流及腐蚀性气体。
7.2检定项目
仪器的检定项目见表1。
表1 检定项目
序 多 1 2 3 4 5 6 基线平直度) 7
检定项目名称
首次检定
后续检定
使用中检查
外观及附件安全性能波长示值误差与重复性(] 背景噪声与示值漂移相当水示值误差与重复性
+ + + + + + + +
+ + + + +
+ - +
+
温度稳定性与示值误差
+
00 电源电压适应性
比色服（2 注：“+”为应检项目，“-”为可不检项目。
9
+
[1］滤光片型仪器不检此项 【2】不作为仪器合格与否的判定项目 JJG（军工）44—2014
7.3检定方法 7.3.1外观和附件
按6.1的要求检查仪器的外观、附件、通讯接口及标准曲线等是否正常。 7.3.2安全性能
接通仪器开关并处于非工作状态，将相线与零线端子短路，用500V兆欧表在仪器电源插头的相线与接地端子（或外壳）之间加500V直流试验电压，稳定10s后，读取兆欧表的读数，即为仪器的绝缘电阻，其结果应符合6.2的要求。 7.3.3波长示值误差与波长重复性
开机，待仪器稳定后，将仪器置于波长扫描模式，将标称峰值波长为1315.0nm， 1400.0nm，1470.0nm的波长标准物质依次置于仪器样品室，测量其峰值波长，连续测量3次，按式（1）计算仪器的波长示值误差，其结果应符合5.1的要求。
1之入, - , 3台
(1)
入 =
式中： 4入——波长示值误差，nm；入，——第i次测量值，nm；入，—波长标准值，nm。 按式（2）计算仪器的波长重复性，其结果应符合5.1的要求。
6 [ .
(2)
一3台
式中： 8,——波长重复性，nm。
7.3.4背景噪声与示值漂移
待仪器稳定后，测量空白光路对应的相当水含量，记录3min内的最大示值偏差，即为背景噪声；15min内，每隔2min测量标称值为0.3%的标准物质的相当水含量，按式（3）计算仪器的相当水示值漂移，其结果应符合5.2的要求。
Ac = Ic, -coI max
(3)
式中： Ac一一相当水含量示值漂移，%； c:——第i次测量值，%； c。——初始测量值，%。
7.3.5相当水示值误差与重复性
待仪器稳定后，将标称值为0%~0.2%范围内不少于4种浓度的四氧化二氮中相当水标准物质依次垂直置于仪器样品室光路中，分别测量标准物质的相当水含量，连续测 4
