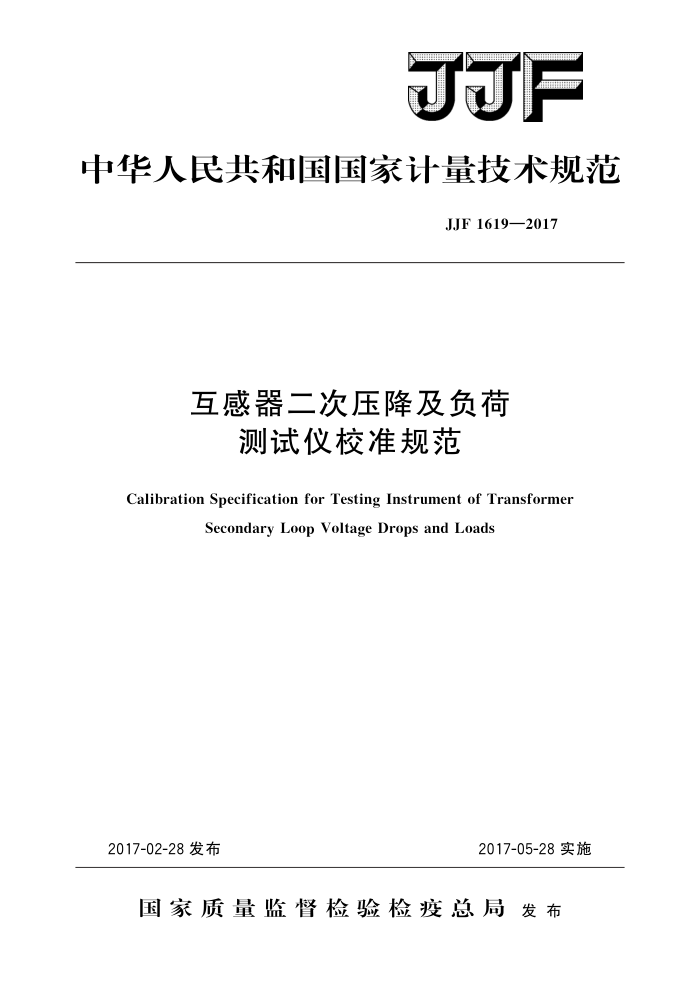

JJF
中华人民共和国国家计量技术规范
JJF1619—2017
互感器二次压降及负荷
测试仪校准规范
Calibration Specification for Testing Instrument of Transformer
Secondary Loop Voltage Drops and Loads
2017-02-28发布
2017-05-28实施
国家质量监督检验检疫总局发布 JJF1619—2017
互感器二次压降及负荷
测试仪校准规范 Calibration Specification for
JJF 1619—2017
Testing Instrument of Transformer Secondary Loop Voltage Drops and Loads
归口单位：全国电磁计量技术委员会高压计量分技术委员会
主要起草单位：国家高电压计量站
国网湖南省电力公司电力科学研究院
参加起草单位：国网四川省电力公司
国网青海省电力公司电力科学研究院
国网湖北省电力公司电力科学研究院
湖北省宜昌市计量检定测试所
本规范委托全国电磁计量技术委员会高压计量分技术委员会负责解释 JJF1619—2017
本规范主要起草人：
雷民 (国家高电压计量站) 岳长喜（国家高电压计量站）罗志坤（国网湖南省电力公司电力科学研究院）
参加起草人：
卢斌 (国网四川省电力公司) 贾栅 （国网青海省电力公司电力科学研究院）王作维（国网湖北省电力公司电力科学研究院）陈玉 (湖北省宜昌市计量检定测试所） JJF1619—2017
目 录
引言
(IⅡ) (1) (1 ) (1) (1) (1) (1) (1) (2) (2) (2) (2) (3) (3) (3) (3) (3) (3) (3) (4) (4) (4) (4) (7) (8) (9) (13) (15)
范围· 2 引用文件. 3术语和计量单位. 3.1电压互感器二次压降. 3.2电压互感器的二次负荷： 3.3电流互感器的二次负荷.
1
&
概述· 计量特性·
5
5.1绝缘水平. 5. 2 电压、电流百分表误差 5.3 分辨力… 5. 4 负荷容量. 5.5 PT二次压降 5.6 PT二次负荷 5. 7 CT二次负荷 5.8 工作电压（电流）无关性… 6校准条件.
.
环境条件· 6.2 标准器及配套设备 7校准项目和校准方法 7. 1 校准项目.. 7. 2 校准方法 8校准结果的表达 9 复校时间间隔. 附录A互感器二次压降测试仪比值差和相位差校准不确定度评定示例附录B校准原始记录格式附录C校准证书内页格式
6.1
1 JJF1619—2017
引
本规范依据JJF1001一2011《通用计量术语及定义》和JJF1071一2010《国家计量校准规范编写规则》编制。
本规范为首次发布。
Ⅱ JJF1619—2017
互感器二次压降及负荷测试仪校准规范
1范围
本规范适用于额定频率为50Hz，采用差值法原理的电压互感器二次回路压降测试
仪和采用伏安法原理的互感器二次负荷测试仪（简称二次压降负荷测试仪）的校准。
2引用文件
本规范引用了下列文件： JJG169一2010互感器校验仪凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位 3.1电压互感器二次压降transformersecondaryloopvoltagedrops
由电压互感器（以下简称PT）二次回路的接触电阻、导线电阻及分布参数引起的互感器端电压与电能表端电压不相等而引起的相量差，包括比值差和相位差，单位分别为%和分（）。 3.2电压互感器的二次负荷voltagetransformersecondarylooploads
PT二次所接的测量仪器、二次电缆间及二次电缆与地线间电容组成的总导纳，单位为西门子（S）。 3.3电流互感器的二次负荷currenttransformersecondarylooploads
电流互感器（以下简称CT）二次所接测量仪器的阻抗、二次电缆和接点电阻的总阻抗，单位为欧（2）。
4概述
二次压降负荷测试仪以同相分量X和正交分量Y为基本变量。 测量PT二次回路压降时，通过测量PT二次端电压和电能表端电压之间的比值差
f和相位差，根据式（1）计算得出PT二次回路压降相对值。其中比值差f为同相分量，相位差为正交分量。在校准时，f、为主要测量对象。
Au=
24
(1)
100 /F* +(0. 029 18)
式中： △u一一压降相对误差，%； f——比值差，%；
相位差，（"）。
d 测量PT二次负荷时，通过测量PT二次回路的电导分量G和电纳分量B，根据
1 JJF1619—2017
5.4负荷容量
二次压降负荷测试仪对被测试回路带来的负荷一般不超过1VA。
5.5PT二次压降
PT二次压降包括同相分量比值差和正交分量相位差。比值差f的测量范围 一般为士（0.001%～19.99%），相位差的测量范围一般为士（0.01～599）。在表1的参比条件下，f和的测量误差分别不超过式（7）和式（8）的限值范围，式中Dx和 D，取值应符合JJG169一2010的规定。
(7) (8)
△X=±(X·a%+Y.a%+D) AY=±(X·a%+Y.a%+D)
式中： △X 同相分量允许误差； X
同相分量示值的绝对值；准确度等级；正交分量示值的绝对值；仪器同相分量最小分度值或量化值；
a Y Dx D, 仪器正交分量最小分度值或量化值
表1二次压降负荷测试仪基本变量的参比条件
环境温度 0℃~40℃
相对湿度 ≤95%
电源频率 50Hz±0.5Hz
电源波形畸变系数
5%
5.6PT二次负荷
PT二次负荷的测量范围一般为士（0.1mS50.0mS），在表1的参比条件下，其同相分量电导G和正交分量电纳B的测量误差分别不超过式（7）和式（8）的限值范围。 5.7CT二次负荷
CT二次负荷的测量范围一般为士（0.1Q～50.0Q），在表1的参比条件下，其同相分量电阻R和正交分量电抗X的测量误差分别不超过式（7）和式（8）的限值范围。 5.8工作电压（电流）无关性
二次压降负荷测试仪在其他电压或电流下的误差一般不超过其最大允许误差，且相对于额定电压或电流下的变化值一般不大于允许误差限值的1/5。
注：以上指标不适用于合格性判别，仅供参考。 6校准条件
6.1环境条件
环境条件要求如下： a）实验室环境温度为（20士5）℃，相对湿度不大于80%。 b）外界电磁干扰引起的误差，不大于被检二次压降负荷测试仪允许误差值的1/10。 c）环境无可察觉的震动。
3
