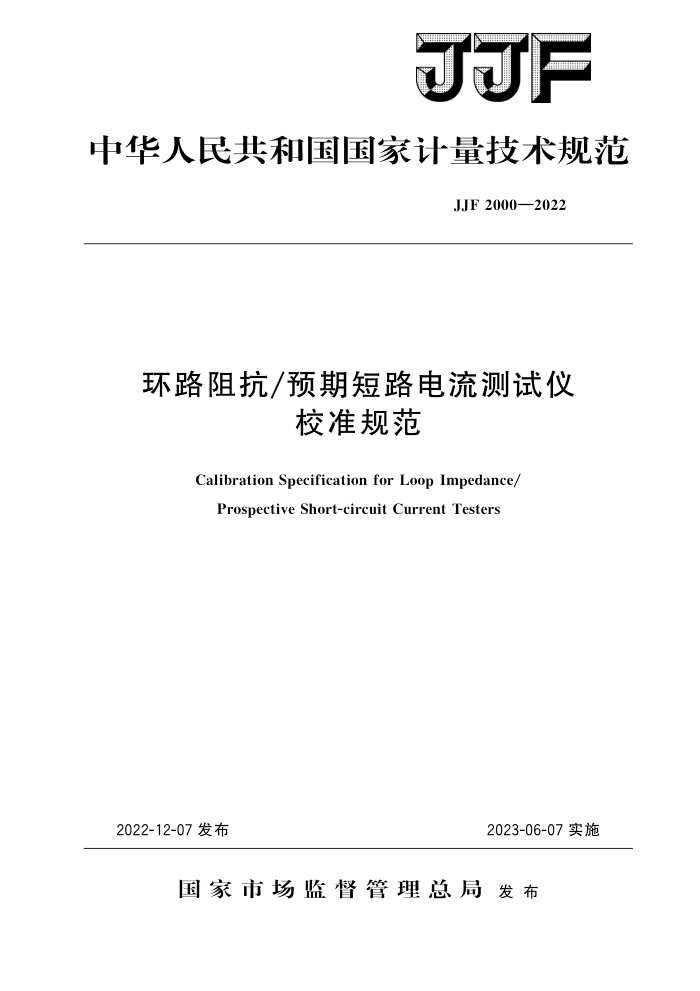

JJF
中华人民共和国国家计量技术规范
JJF2000—2022
环路阻抗/预期短路电流测试仪
校准规范
Calibration Specification for Loop Impedance/
Prospective Short-circuit Current Testers
2022-12-07发布
2023-06-07实施
国家市场监督管理总局发布 JJF2000—2022
环路阻抗/预期短路电流测试仪
校准规范
JJF 2000—2022
Calibration Specification for Loop Impedance/
Prospective Short-circuit Current Testers
归口单位：全国电磁计量技术委员会主要起草单位：深圳市计量质量检测研究院参加起草单位：福禄克测试仪器（上海）有限公司
辽宁省计量科学研究院
陕西省计量科学研究院
广州计量检测技术研究院
本规范委托全国电磁计量技术委员会负责解释 JJF2000—2022
本规范主要起草人：
王敬喜（深圳市计量质量检测研究院）黄超 （深圳市计量质量检测研究院）周娇 （深圳市计量质量检测研究院）
参加起草人：
杨胜利［福禄克测试仪器（上海）有限公司
梁国鼎（辽宁省计量科学研究院）汤元会（陕西省计量科学研究院）马青亮（广州计量检测技术研究院） JJF2000—2022
目
录
范围· 2 引用文件 3 术语·
(1 ) (1) (1) (1) (2) (2 ) (2) (2 ) (2) (2 ) (2) (2) (3) (3) (3) (6) (6) (7) (7) (8) (14) (16)
1
概述 5 计量特性 5.1环路阻抗示值误差. 5.2预期短路电流示值误差 5.3 交流电压示值误差
4
频率示值误差
5. 4 6 校准条件
6.1环境条件 6.2 测量标准及其他设备 7校准项目和校准方法 7.1校准项目. 7.2校准方法
校准结果表达·
8
8.1 校准证书· 8.2数据处理· 9 复校时间间隔· 附录A环路阻抗、预期短路电流校准不确定度评定示例附录B校准原始记录格式附录 C 校准证书内页格式 JJF2000—2022
引
言
JJF1001一2011《通用计量术语及定义》、JJF1071一2010《国家计量校准规范编写规则》和JJF1059.1一2012《测量不确定度评定与表示》共同构成支撑本规范制定工作的基础性文件。
本规范为首次发布
II JJF2000—2022
环路阻抗/预期短路电流测试仪
校准规范
1范围
本规范适用于测量原理为阻抗压降法的环路阻抗/预期短路电流测试仪及多功能测试仪的环路阻抗/预期短路电流功能部分的校准。
2引用文件
本规范引用了下列文件： JJF1587一2016数字多用表校准规范 GB/T15544.1一2013三相交流系统短路电流计算第1部分：电流计算 GB/T18216.3一2021交流1000V和直流1500V及以下低压配电系统电气安
全防护措施的试验、测量或监控设备第3部分：环路阻抗
凡是注日期的引用文件，仅注日期的版本适用于该规范；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范
3术语
GB/T18216.3一2012界定的以及下列术语适用于本规范。
3.1环路阻抗loopimpedance
在电流环路中电流源阻抗与从测量点到电流源另一端子的线导体（如保护导体、接地电极和大地）阻抗之和。
［来源：GB/T18216.3—2021，3.5] 3.2预期短路电流prospectiveshort-circuitcurrent
电源不变，将短路点用阻抗可忽略的理想连接代替时，流过短路点的电流。 ［[来源：GB/T15544.1—2013，1.3.3
4概述
环路阻抗/预期短路电流测试仪（以下简称为“测试仪”）是用于测量被测回路的
环路阻抗和预期短路电流的仪器。测试仪主要由信号输人单元、控制电路、信号处理电路、A/D转换器、处理器、负载模块、电压电流测量模块、显示器、按键输入单元等组成，其工作原理框图如图1所示。测试仪采用阻抗压降法测量环路阻抗，并通过被测回路测量端电压和环路阻抗计算出预期短路电流。测试仪一般有大电流测量和防触发测量两种模式。
1 JJF2000—2022
信号输入单元
控制电路
信号处理电路
A/D转换器
DE
电压电流测量模块
负载模块
处理器
显示器
按键输入单元
图1 测试仪工作原理框图
5计量特性 5.1环路阻抗示值误差
环路阻抗测量范围：0.01Q10k2；环路阻抗测量值最大允许误差：士（2%～10%）。
5.2预期短路电流示值误差
预期短路电流测量范围：0.1A～50kA；预期短路电流测量值最大允许误差：取决于交流电压和环路阻抗的最大允许误差。
5.3交流电压示值误差
交流电压测量范围：0.1V～500V；交流电压测量值最大允许误差：士（0.5%～2%）。
5.4频率示值误差
频率测量范围：45Hz～65Hz；频率测量值最大允许误差：土（0.1%～0.5%）。 注：以上指标不用于合格性判别，仅供参考。
6校准条件 6.1环境条件
a）环境温度：23℃士5℃。 b）相对湿度：≤75%。 c）供电电源及其频率：由配电系统供电的测试仪，供电电源为（220士22）V；供
电电源频率为（50士0.5）Hz。
d）供电电池电压：由电池组或蓄电池供电的测试仪，制造厂规定和标称使用的电压范围。
e）周围无影响正常工作的电磁干扰。 6.2测量标准及其他设备
环路阻抗/预期短路电流测试仪校准装置（以下简称为“校准装置”）对应参数的测量范围应覆盖测试仪相应参数的测量范围，并具有足够高的分辨力、准确度和稳定 2 JJF2000—2022
性，以保证校准装置对应参数的扩展不确定度（k三2）应不大于测试仪相应参数最大允许误差绝对值的1/3。
7 校准项目和校准方法 7.1校准项目
测试仪校准项目见表1。
表1测试仪校准项目一览表
序号 1 环路阻抗示值误差
项目名称
计量特性的条款编号
校准方法的条款编号
5.1 5. 2 5. 3 5. 4
7. 2. 2 7.2.3 7. 2. 4 7.2.5
预期短路电流示值误差
3 交流电压示值误差
频率示值误差 ①客户有要求时才需要校准。
4
7.2校准方法 7.2.1校准前准备 7.2.1.1外观检查
采用目测法，检查测试仪的仪器名称、型号、制造厂名或商标、出厂编号、测量范围、标称系统电压和额定系统频率、额定对地电压和测量类别、端钮标志等信息是否齐全；端钮、开关、按键是否松动、损伤、脱落：各种功能标志是否齐全正确。 7.2.1.2工作正常性检查
采用目测法，检查通电后开关、按键、显示屏和各种状态指示灯（标志）是否工作
正常；由电池组或蓄电池供电的测试仪，应检查电池的充电状态是否允许测量。 7.2.2环路阻抗示值误差 7.2.2.1校准点选取
每个量程均匀选取3至5个校准点，并应包括量程的10%、50%、100%（或附近）点。
L-PE回路（大电流测量模式和防触发测量模式）、L-N回路、L-L回路的环路阻抗测量功能应分别逐一校准。 7.2.2.2校准步骤
a）使用测试仪的原装测试线按图2连接测试仪和校准装置。 b）对于有测试线清零功能或补偿功能的测试仪，按要求清零或补偿。
3
