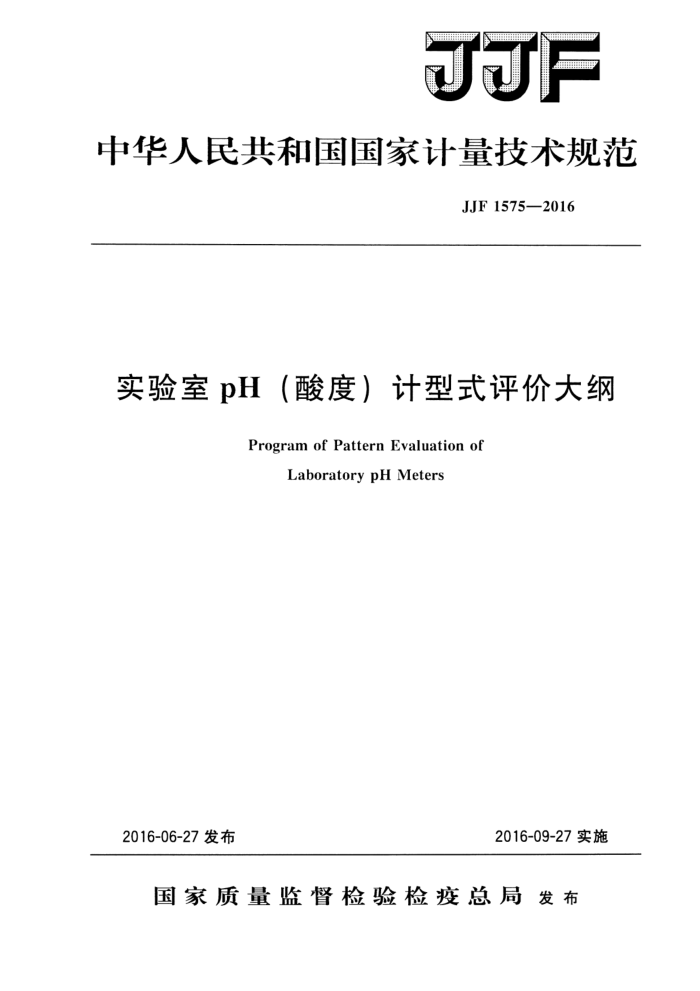

JJF
中华人民共和国国家计量技术规范
JJF1575—2016
实验室pH（酸度）计型式评价大纲
Program of Pattern Evaluation of
Laboratory pH Meters
2016-06-27发布
2016-09-27实施
国家质量监督检验检疫总局发布 JJF1575—2016
实验室pH（酸度）计
型式评价大纲 Program of Pattern Evaluation of
JJF1575—2016
Laboratory pH Meters
归口单位：全国物理化学计量技术委员会
主要起草单位：中国计量科学研究院
新疆维吾尔族自治区计量测试研究院
参加起草单位：陕西省计量科学研究院
本规范委托全国物理化学计量技术委员会负责解释 JJF1575—2016
本规范主要起草人：
修宏宇（中国计量科学研究院）王锦荣（新疆维吾尔族自治区计量测试研究院）
参加起草人：
贺新洋（中国计量科学研究院）塔依尔·斯拉甫力（新疆维吾尔族自治区计量测试研究院）孙喜荣（陕西省计量科学研究院） JJF1575—2016
目 录
引言 1 范围· 2 引用文件… 3 概述 4 法制管理要求. 4.1计量单位…. 4.2准确度等级. 4.3标志 5计量要求…. 5.1 电计示值误差 5.2 输人电流· 5.3 输人阻抗引起的示值误差 5.4 温度补偿器引起的示值误差.· 5.5 电计示值重复性 5.6 仪器示值误差. 5. 7 仪器示值重复性· 6通用技术要求…· 6.1 外观与初步检查 6.2 电源电压变化对电计的影响 6.3环境温度对电计的影响偏差... 6.4电计示值稳定性…. 7 型式评价项目表... 8申请单位应提交的技术资料和试验样机. 8.13 提交的技术资料· 8.2提供样机的数量及样机的使用方式.. 9型式评价项目的试验方法和条件以及数据处理和合格判据 9.1计量性能试验.. 9.2通用技术要求试验 10 型式评价结果的判定 11试验项目所用计量器具和设备表附录A型式评价原始记录格式
(Ⅱ) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (3) （3) (3) (3) (3) (3) (4) (4) (4) (5) (5) (9) (10) (11) (12)
..
..
I JJF1575—2016
引言
本规范以JJF1015—2014《计量器具型式评价通用规范》和JJF1016一2014《计量器具型式评价大纲编写导则》为基础性规范进行制定
本规范的技术指标及试验方法参考了JJG119一2005 5《实验室pH（酸度）计》、 GB/T11165一2005《实验室pH计》等技术文件
本规范为首次发布。
I JJF1575—2016
实验室pH（酸度）计型式评价大纲
1范围
本规范适用于分类编码为46080500的实验室pH（酸度）计的型式评价。
2引用文件
本规范引用了下列文件： JJG119-2005实验室pH（酸度）计 GB/T11165一2005实验室pH计凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3概述
实验室pH（酸度）计（以下简称仪器）是一种以电位法测量水溶液pH的电化学分析仪器，通常由pH电计单元（二次仪表）和pH电极单元（传感器）两部分组成。 电计单元（以下简称为电计）由阻抗转换器、放大器、功能调节器和显示器等部分组成；电极单元（以下简称为电极）包括指示电极和参比电极。最常用的指示电极有玻璃电极、氢电极、氢醒电极、锑电极等，参比电极主要有银/氯化银电极、甘汞电极等。 pH复合电极是将指示电极与参比电极组合在一起，便于使用。仪器采用比较法测量溶液的pH：首先用指示电极、参比电极和pH标准缓冲溶液组成电池，其电动势输入电计，对仪器进行“校准”。然后换以被测溶液和同一对电极组成电池，电池电动势也输人到电计中。经比较，电计显示值即为被测溶液的pH。
仪器的关键零部件包括阻抗转换器和放大器等。
4法制管理要求 4.1计量单位
仪器应采用法定计量单位。 4.2准确度等级
仪器根据其最小分度（或最小显示单位值）及相应要求（以最大允许误差）分为
0.2级、0.1级、0.02级、0.01级、0.001级。 4.3标志
仪器应有铭牌，铭牌上应标明：制造厂名；产品名称及型号；制造年、月；出厂编号；测量范围；计量器具的等级；CMC标志及编号。申请的样机应预留出CMC标志及编号的位置。
1 JJF1575—2016
5计量要求
5.1 电计示值误差
由分度和非线性产生的pH和直流电压的示值误差，在量程范围内任何一点上应不超过表1的规定。 5.2输入电流
电计的输人电流应不超过表1的规定。 5.3输入阻抗引起的示值误差
电计的输人阻抗引起的示值误差应不超过表1规定，近似等效输人阻抗大于表1中的规定。 5.4温度补偿器引起的示值误差
在任一补偿温度下，温度补偿器引起的示值误差应不超过表1规定。有自动温补功能的仪器，其温度传感器的示值误差也应不超过表1规定。 5.5电计示值重复性
电计示值重复性应不超过表1规定。 5.6仪器示值误差
仪器整机试验的示值误差应不超过表1规定 5.7仪器示值重复性
仪器整机试验的示值重复性应不超过表1规定。 仪器计量性能要求见表1。
表1仪器的计量性能要求
仪器准确度等级?
计量性能
0.2级 0.1级 0.02级 0.01级 0.001级
最小分度或最小显示单位pH示值
0. 001
0. 2 ±0. 1 ±0. 05 ±0.01 ±0.01 ±0.002 ±2%FS ±1 %FS ±0.1%FS±0.1%FS ±0.03%FS 1×10-11 1×10-11 1×10-12 1×10-12 1×10-12
0. 1
0.02
0. 01
电计pH示值误差电计电压示值误差
输人电流/A
电计 输人阻抗引起的pH示值误差 ±0.06 ±0.03 ±0.01 ±0.01 ±0.001
3×1011 3×10l 1×1012 1X1012 3×1012
试验
近似等效输入阻抗/α 温度补偿器引起的pH示值误差 ±0. 1 ±0.05 ±0.01 ±0.01 ±0.001
温度示值误差/℃ 电计pH示值重复性仪器pH示值误差仪器pH示值重复性
±1. 0 0. 1 ±0.2 ±0. 1 ±0.02 ±0.02 ±0.01 0. 1
±0. 5 ±0.5 ±0. 5 0. 05
±0. 4 0.001
0. 01
0. 01
整机试验
0. 05
0.005
0.01
0.01
①数字显示仪器的最大允许误差为表中给定pH士最小显示值。
2 JJF1575—2016
6通用技术要求
6.1外观与初步检查 6.1.1各功能键正常工作，各紧固件无松动，显示清晰完整。 6.1.2电极玻璃球泡无裂纹、爆裂现象。电极接线或插头清洁十燥。参比电极内部充满溶液，液接界无吸附杂质，电解质溶液能正常渗出，用滤纸做擦拭检查，滤纸上有湿痕或在一定时间内于盐桥口析出晶体。 6.2电源电压变化对电计的影响
电源电压在额定工作电压的下限90%至上限110%之间变化时（若仪器工作电压为 220V，则电源电压变化范围为220V士22V；若仪器T作电压为100V～240V，则电源电压变化范围为90V～264V，电源电压变化对电计示值的影响应该小于电计pH示值误差要求。 6.3环境温度对电计的影响偏差
环境温度对电计的影响偏差△E，不应超过表2中规定。
表2环境温度对电计的影响偏差 0.2级
仪器准确度等级
0.1级
0.02级
0.01级
0.001级
E. μV/℃
±500
±250
±150
±100
±50
6.4电计示值稳定性
3h内电计示值稳定性应不超过表3规定。
表3 电计示值稳定性 0.2级
仪器准确度等级电计pH示值稳定性
0.1级 ±0.05
0.02级 ±0.01
0.01级 ±0.01
0.001级 ±0.002
±0.1
7 型式评价项目表
型式评价项目列于表4。
表4型式评价项目表
项目类别
技术要求 评价方式 评价方法 4. 1
型式评价项目
计量单位准确度等级
观察观察观察试验试验试验
观察 法制管项目 理要求
4. 2 4. 3 5. 1 5. 1 5. 2
标志电计pH示值误差电计电压示值误差
9. 1.1 9.1.1 9.1.2
计量要求
试验项目
输人电流
