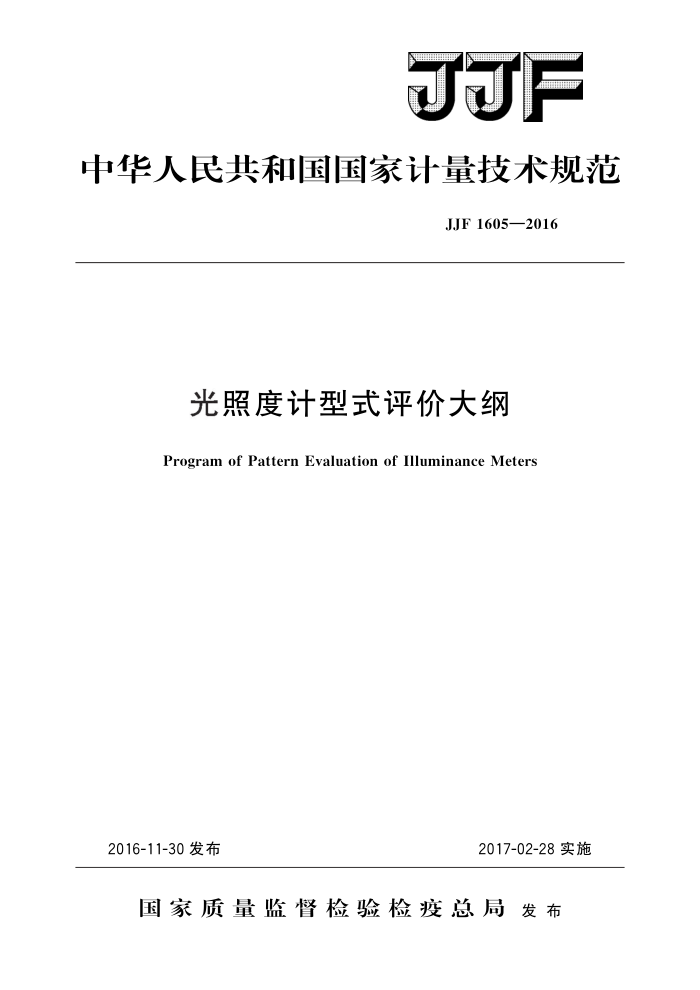

中华人民共和国国家计量技术规范
JJF1605—2016
光照度计型式评价大纲
Program of Pattern Evaluation of Illuminance Meters
2016-11-30发布
2017-02-28实施
国家质量监督检验检疫总局发布 JJF1605—2016
光照度计型式评价大纲 Program of Pattern Evaluation of
JJF 1605—2016
Illuminance Meters
归口单位：全国光学计量技术委员会主要起草单位：广东省计量科学研究院
中国测试技术研究院
参加起草单位：中国计量科学研究院
北京师范大学
本规范委托全国光学计量技术委员会负责解释 JJF1605—2016
本规范主要起草人：
权小菁（广东省计量科学研究院）莫凡 （广东省计量科学研究院) 穆亚勇（中国测试技术研究院）
参加起草人：
姜晓梅（中国计量科学研究院）张保洲（北京师范大学）柯进（广东省计量科学研究院） JJF1605—2016
目 录
(Ⅲ) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (3) (4) (4) (4) (4) (4) (5) (6) (7) (7) (7) (7) (7) (15) I
引言 1 范围· 2 引用文件 3 术语 3.1V（入）匹配误差 3.2余弦特性误差.· 3.3疲劳特性误差 4 概述· 5 法制管理要求 5.1计量单位要求。 5.2 计量法制标志和计量器具标识的要求 6 计量要求· 6.1 相对零值误差· 6.2 相对示值误差·· 6.3 V（入）匹配误差 6. 4 余弦特性（方向性响应）误差· 6.5 换挡误差 6.6 疲劳误差 6.7 红外响应误差 6.8 紫外响应误差… 6.9 非线性误差： 1
..
通用技术要求 7. 1 外观及结构. 7.2电气安全性· 7.3环境适应性 8 型式评价项目表.·· 9 提供样机的数量及样机的使用方式 9.1 试验样机·· 9.2样机的使用方式· 10试验项目的试验条件和方法以及数据处理和合格判据 10.1计量要求 10.2通用技术要求 JJF1605—2016
11 试验项目所用计量器具和设备表 12 型式评价中应注意的问题 13 型式评价结果的判定 14 型式评价原始记录格式附录A照度计型式评价原始记录格式
(21) (22) (22) (22) (23)
+...
..-
II JJF1605—2016
引言
本规范依据JJF1015《计量器具型式评价通用规范》、JJF1016《计量器具型式评价大纲编写导则》编写。
本规范的技术指标参考了JJG245 5一2005《光照度计》等技术法规。 本规范为首次发布。
II JJF1605—2016
光照度计型式评价大纲
1范围
本规范适用于光照度计（以下简称照度计）的型式评价。
2 引用文件
JJG245—2005光照度计 JJF1032一2005光学辐射计量名词术语及定义 JJF1150一2006光电探测器相对光谱响应度校准规范 GB/T11606分析仪器环境试验方法 GB/T12085.2一2010光学和光学仪器环境试验方法第2部分：低温、高温、
湿热
凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。
3术语 3.1V（入）匹配误差V（a）matchingerror
理论上照度计的相对光谱响应完全符合视见函数V（入），而实际的光辐射探测器的光谱响应度均与之相差甚远，必须通过矫正滤光片组来加以修正匹配。匹配后照度计探测器的相对光谱响应与视见函数的偏离即为V（入）匹配误差 3.2余弦特性误差cosinecharacteristicerror
余弦法则表明：当光束以一定角度照射到照度计探测器光敏面时，其照度值读数应为该光束正人射时的读数与该入射角的余弦之积。实际照度计不可能完全符合余弦法则，它与余弦法则的偏离即为余弦特性误差。 3.3疲劳特性误差fatiguecharacteristicerror
疲劳特性指照度计光探测器光敏面接收到较强光辐射时，探测器响应会逐步下降的现象。其产生的误差称为疲劳特性误差
4概述
照度计是测量光照度的计量器具：它由光度头包括余弦修正器、V（入）修正滤光
器、光电接收器和显示器（数字式或指针式）两部分组成。当光电接收器接收到通过余弦修正器和V（入）滤光器的光辐射时，所产生的光电信号，经信号处理，在显示器上显示出相应的光照度值。
1 JJF1605—2016 关键零部件表
序号 1 2
名称光电接收器 V(>)滤光器
备注
主要性能指标
光谱响应度：300nm~1100nm
波长：380nm~780nm
5 法制管理要求
5.1 计量单位要求
照度计单位采用法定计量单位。 5.2计量法制标志和计量器具标识的要求
必须在照度计的铭牌明显部位标注计量法制标志和计量器具标识，其标志和标识必须清晰、牢固可靠。 5.2.1计量法制标志包括以下内容：
一制造计量器具许可证的标志和编号（试验样机留出相应位置）；照度计型式批准标志和编号（试验样机留出相应位置）；产品的合格证、印章（此项可与计量器具本体分开设置）。
5.2.2计量器具标识包括以下内容：
生产厂名；名称、规格（型号）；出厂编号和生产日期。
1
-
6计量要求 6.1 相对零值误差
照度计的相对零值误差不得超过表1要求。
表1相对零值误差
级别标准二级二级
零值误差要求/%
±0.1 ±0.4 ±0.8
6.2 相对示值误差
照度计的相对示值误差不得超过表2要求。
表2相对示值误差
级别标准一级二级
相对示值误差/%
±1. 0 ±4.0 ±8. 0
2
