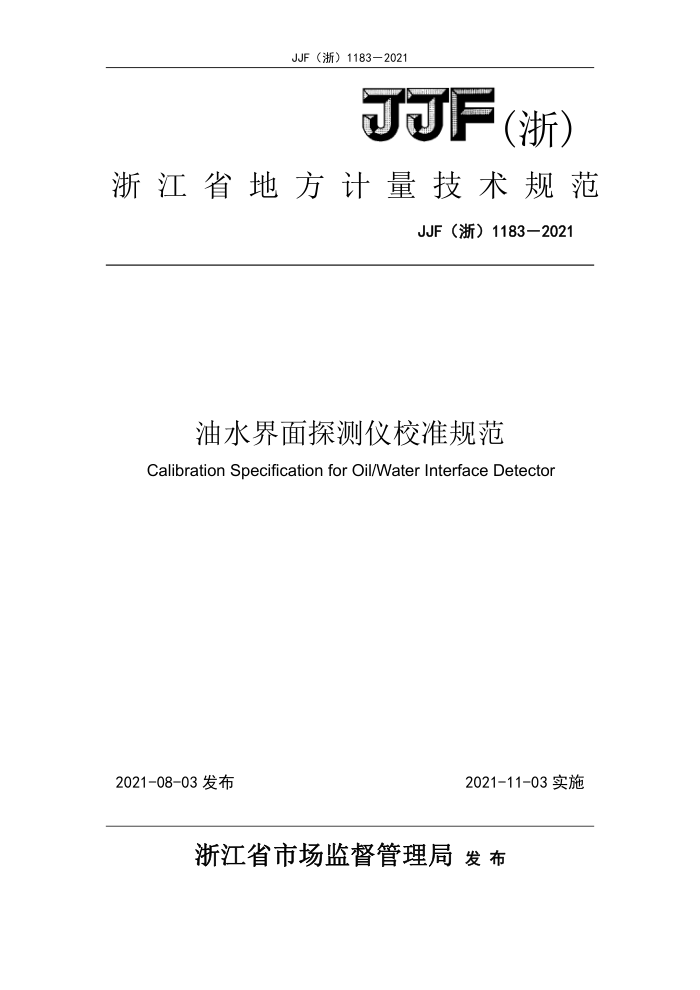

JJF（浙）1183—2021
JJF (浙)
浙江省地方计量技术规范
JJF（浙）1183—2021
油水界面探测仪校准规范 CalibrationSpecificationforOil/WaterInterfaceDetector
2021-08-03发布
2021-11-03实施
浙江省市场监督管理局发布 JJF（浙）1183—2021
油水界面探测仪校准规范 Calibration Specification for oil/Water InterfaceDetector
JJF (浙)1183-2021
归口单位：浙江省市场监督管理局
主要起草单位：浙江省计量科学研究院
舟山市质量技术监督检测研究院
本规范技术条文由起草单位负责解释 JJF（浙）1183—2021
主要起草人：
陈欢（浙江省计量科学研究院）
潘孙强（浙江省计量科学研究院）
洪辉（舟山市质量技术监督检测研究院）参与起草人：
刘欢（舟山市质量技术监督检测研究院）潘潞（浙江省计量科学研究院）寿侠（浙江省计量科学研究院）郝华东（舟山市质量技术监督检测研究院） JJF（浙）1183—2021
目录
引言 1范围.. 2引用文件... 3概述. 4计量特性. 4.1探头响应范围.. 4.2探头测量示值误差.. 4.3探头测量重复性.. 4.4反应时间.. 4.5测量尺示值误差 4.6探头工作面到零位刻尺线的距离 5校准条件 5.1环境条件 5.2校准项目和主要校准器具， 6校准方法 6.1探头响应范围.. 6.2探头测量示值误差. 6.3探头测量重复性.... 6.4反应时间.. 6.5测量尺示值误差 6.6探头工作面到零位刻尺线的距离. 7校准结果的表达. 8复校时间间隔附录A探头测量示值误差测量结果的不确定度评定示例. 附录B测量尺示值误差测量结果的不确定度评定示例. 附录C油水介质密度配置方法，附录D校准证书或校准报告内容.
(II) . (1) . (1) . (1) (2) . (2) . (2) . (2) . (2) (2) ... (2) (2) ..(2) . (2) . (3) ... (3) (3) ... (4) . (4) . (4) . (4) . (4) .... (.4) . (5) ..(8) (12) (13) JJF（浙）11832021
引言
JJF（浙）xxxX-202x《油水界面探测仪校准规范》的编写是以JJF1071-2010 《国家计量校准规范编写规则》、JJF1001-2011《通用计量术语及定义》和JJF 1059.1-2012《测量不确定度评定与表示》为基础和依据、新制定的计量技术规范。
本规范为首次发布。
II JJF（浙）1183—2021
油水界面探测仪校准规范
1范围
本规范适用于测量上限至30m的油水界面探测仪的校准。 2引用文件
CB/T4182-2011船用油水界面探测器要求 JJG4-2015钢卷尺检定规程凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规范。 3概述
油水界面探测仪是一种采用线纹测量原理对油水界面的深度进行测量的仪器。油水界面探测仪由探头、测量尺、尺盒、显示器和卷尺清洁器等组成
探头内置的传感器在不同的液体介质中，传感器接收到反馈信号也不同。 当探头从一种液体介质到另一种液体介质时，可测量出液体介质分界处的位置深度。
油水界面探测仪有5m，10m，15m，20m，30m等各种规格，也可根据用户的特殊需要制成其他规格。其结构示意如图1所示。
2
O
1-尺盒；2一显示器；3-卷尺清洁器；4-测量尺；5-探头
图1油水界面探测仪结构示意图
1 JJF（浙）1183—2021
表2校准项目和主要校准器具
序号
校准项目
标准器及其他设备
计量性能
探头响应范围探头测量示值误差探头测量重复性
密度计立式图像测量仪电动升降台
MPE:±0.0002g/cm
1 2 3
MPE:±0.1mm 速度：1mm/s MPE:±0.5s/d 速度：1mm/s
秒表电动升降台标准钢卷尺钢卷尺检定台
反应时间
4
MPE:±（0.03mm+3×10L)
测量尺示值误差探头工作面到零位刻尺线
5
摩擦力≤4N
钢直尺
MPE:±（0.10~0.15）mm
6
的距离
6校准方法 6.1探头响应范围
试验用油和试验用水按配置要求（见附录C），以观察和试验方法，测试探头在试验样液的工作响应状态。 6.2探头测量示值误差
试验用油和试验用水按配置要求（见附录C），分别混合成12种试验样液，每种试验样液的油水混合比例约为1：8。每种试验样液在透明容器中混合后，用立式图像测量仪测量油/水界面相对于空气/油界面的标准高度差，记录为AH。将油水界面探测仪的探头固定在电动升降台上，探头在样液中以1mm/s的速度由上往下（空气-油-水）匀速垂直移动。测量到空气/油界面的高度读数，记录为hiA；测量到油/水界面的高度读数，记录为hiB。
各试验样液的测量高度差和标准高度差的差值为该试验样液的探头测量示值误差：
△=（hiB-hia）-△H
式中：hiA一各试验样液中空气/油界面的高度读数；
hiB一各试验样液中油/水界面的高度读数； AH一各试验样液的标准高度差。
3
