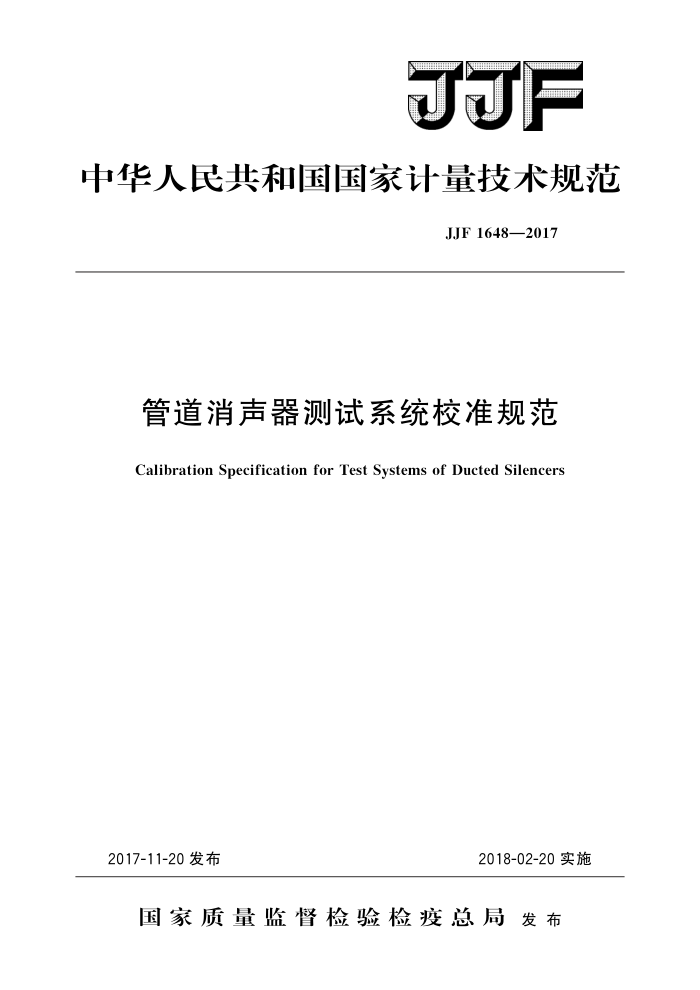

JJF
中华人民共和国国家计量技术规范
JJF1648—2017
管道消声器测试系统校准规范
Calibration Specification for Test Systems of Ducted Silencers
2017-11-20发布
2018-02-20实施
国家质量监督检验检疫总局发布 JJF1648—2017
管道消声器测试系统
校准规范 Calibration Specification for Test Systems of Ducted Silencers
JJF 1648—2017
归口单　位：全国声学计量技术委员会起草单 位：中国船舶重工集团公司第七○一研究所
中国计量科学研究院湖北省计量测试技术研究院
本规范委托全国声学计量技术委员会负责解释 JJF1648—2017
本规范起草人：
朱传焕（中国船舶重工集团公司第七○一研究所）唐君 （中国船舶重工集团公司第七○一研究所) 张恒萍（中国船舶重工集团公司第七〇一研究所）杨平（中国计量科学研究院）姚秋平（湖北省计量测试技术研究院）牛锋（中国计量科学研究院） JJF1648—2017
目 录
引言
(Ⅱ) (1) (1) (1) (1) (2) (2) (2) (2) (3) (3) (3) (3) (3) (3) (3) (3) (4) (4) (4) (9) (9) (9) (9) (9) (9) (10) (12) (14)
范围· 2 引用文件 3术语和计量单位· 3.1 术语和定义 3.2计量单位 4 概述· 5 计量特性· 5.1 前段反射系数 5. 2 末段反射系数. 5.3 极限插入损失· 5. 4 再生气流噪声的声功率级. 5. 5 风速均匀性： 5. 6 系统声源稳定性· 6 校准条件： 6.1 环境条件 6.2主要标准器及其他设备 7校准项目和校准方法 ... 7. 1 校准项目· 7.2 校准方法： 8校准结果表达 8.1 校准记录· 8.2 校准数据处理. 8.3 校准证书 8.4校准结果的测量不确定度· 9 复校时间间隔附录A校准记录的内容附录B校准证书的内容附录 C 测量不确定度的评定示例
1
1 JJF1648—2017
引言
本规范依据JJF1071一2010《国家计量校准规范编写规则》的要求和格式编写。 本规范在技术方面主要参考了GB/T25516一2010《声学管道消声器和风道末端
单元的实验室测量方法插人损失、气流噪声和全压损失》中对管道消声器测试系统的性能参数要求及其测试方法。
本规范依据JJF1059.1一2012《测量不确定度评定与表示》给出了极限插人损失测量不确定度的评定示例。
本规范为首次发布。
II JJF1648—2017
管道消声器测试系统校准规范
1范围
本规范规定了管道消声器测试系统的校准条件及其主要计量特性的校准方法。 本规范适用于包括通风和空调系统、燃气的进气和排气系统以及其他类似系统管道
消声器性能测量的测试系统（称为管道消声器测试系统）的校准。
2 引用文件
本规范引用了下列文件： JJG188声级计 JJF1001一2011通用计量术语及定义 JJF1034一2005声学计量名词术语及定义 GB/T3102.5一1993电学和磁学的量和单位 GB/T3102.7一1993声学的量和单位 GB/T6881.1一2002声学声压法测定噪声源声功率级混响室精密法 GB/T17697—2014声学# 风机和其他通风设备辐射入管道的声功率测定 主管
道法
凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位
3.1术语和定义
JJF1001一2011、JJF1034一2005和JJG188中界定的及以下术语和定义适用于本规范。 3.1.1插入损失insertionloss
管道中安装试件前后，在下游管道中测量的声功率级差值，插入损失用符号D；表示，见式（1）。
D,=LwII-LwI
(1)
式中： LwI 安装试件前，沿测试管道传播或辐射到与管道连接的混响室（或半消声
室）中的测量频带的声功率级；
LWI 安装试件后，沿测试管道传播或辐射到与管道连接的混响室（或半消声
室）中的测量频带的声功率级。
注：插入损失单位为分贝，dB。 3.1.2迎面风速facevelocity
试件前方的风速（ur），单位为m/s，见式（2）。
1 JJF1648—2017
（或驻波极大值与极小值之差一般小于5dB）。 5.2末段反射系数
末段的连接管反射系数见表1。
表1末段连接管反射系数
中心频率/Hz
反射系数 ≤0.70 ≤0.60 ≤0.50 ≤0.40 ≤0.30 ≤0.20
50 63 80 100 125 ≥160
5.3极限插入损失
在50Hz～10kHz范围，极限插入损失一般在5dB～40dB之间。在50Hz～100Hz 范围，极限插入损失测量不确定度小于3dB（k=2）；在125Hz～500Hz范围，极限插入损失测量不确定度小于2dB（k=2）；在630Hz～10000Hz范围，极限插人损失测量不确定度小于3dB（k=2）。 5.4再生气流噪声的声功率级
在校准频率范围内，再生气流噪声的声功率级一般小于70dB，其测量不确定度小于3dB（k=2）。 5.5风速均匀性
前段管道与替换管连接处的剖面上的风速应当均勾，在5m/s～35m/s风速范围内，其均匀性不超过测试管道横截面平均风速的士10%。 5.6系统声源稳定性
在校准频率范围内，无气流状态下管道消声器测试系统管路输出端声压级变化不大于±1dB。
注：以上计量特性不是用于合格判别，仅供参考。
6校准条件
环境条件
6.1
校准应在以下环境条件下进行：
空气温度为（1530）℃；相对湿度为（30～90）%；气压为（86～106）kPa；不存在影响测量的机械振动与电磁干扰
6.2主要标准器及其他设备
a）工作标准传声器
3
