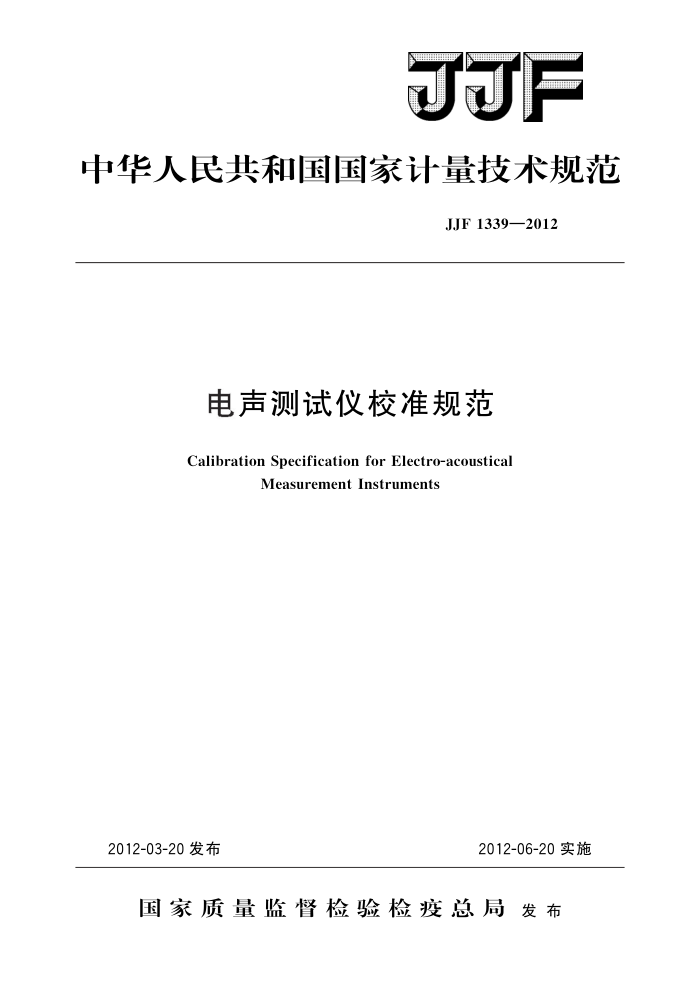

JJF
中华人民共和国国家计量技术规范
JJF1339—2012
电声测试仪校准规范
Calibration Specification for Electro-acoustical
Measurement Instruments
2012-06-20实施
2012-03-20发布
国家质量监督检验检疫总局发布 JJF1339—2012
电声测试仪校准规范
JJF 1339—2012
Calibration Specification for Electro-acoustical
MeasurementInstruments
归口单位：全国声学计量技术委员会
起草单位：深圳市计量质量检测研究院
中国测试技术研究院杭州爱华仪器有限公司国营4380厂嘉兴分厂
本规范委托全国声学计量技术委员会负责解释 JJF1339—2012
本规范起草人：
张国庆（深圳市计量质量检测研究院）李嘉（深圳市计量质量检测研究院）王敬喜（深圳市计量质量检测研究院）郝豫川（中国测试技术研究院）钱利军（杭州爱华仪器有限公司）陶永浩（国营4380厂嘉兴分厂） JJF1339—2012
目 录
引言 1
(IⅡ) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (3) (4) (4) (4) (4) (4) (5) (5) (5) (12) (12) (13) (13) (13) (14) (21) I
范围· 2 引用文件.. 3术语和计量单位· 3.1 仿真耳. 3.2 仿真嘴· 3.3 嘴参考点· 3.4 归一化自由声场响应· 3.5 仿真话音 3.6 电仿真话音 3.7 声仿真话音
概述· 5 计量特性 5. 1 信号源频率范围及示值误差 5. 2 信号源幅频特性 5.3 信号源总失真. 5. 4 电信号测量（或指示器）幅值线性 5.5 偏置电压误差· 5. 6 声压级测量误差·. 5. 7 仿真耳传声器（含测量部分）的频率响应. 5.8 仿真嘴（含信号源）归一化自由声场响应... 5. 9 仿真嘴（含信号源）可发出的最大声压级. 5.10 仿真嘴（含信号源）声信号总失真 . 6 校准条件 6.1环境条件 6.2 测量标准及其他设备：
4
校准项目和校准方法 7. 1 校准项目： 7.2校准方法· 8校准结果表达 8.1 校准数据处理 8.2 校准证书.. 8.3校准结果的测量不确定度 9复校时间间隔附录A 校准证书的内容附录B不确定度的评定实例
7 JJF1339—2012
引言
本规范是依据JJF1071一2010《国家计量校准规范编写规则》的编写要求和格式编写的。本规范使用的通用计量术语与JJF1001《通用计量术语及定义》一致，主要的专业技术术语采用了GB/T3947一1996《声学名词术语》和ITU-TP.51：1996《仿真嘴》的定义。本规范对电声测试仪仿真耳及相关部分的校准项目：仿真耳声压灵敏度调节（包括测量系统）和仿真耳传声器的频率响应与JJG389一2003《仿真耳》相一致。
本规范对电声测试仪仿真嘴及相关部分（含信号源）的校准项目，为ITU-T P.51：1996《仿真嘴》确定的主要声学特性。归一化自由场响应选择了测量点2，与电声测试仪的声校准位最接近。响应要求和允差取自表3a/P.51；可发出的最大声压级和总失真的校准方法与该建议是一致的，总失真的限值根据国内生产厂的情况略有放大，并增加了最常用的1kHz的要求。
本规范中给出的电声测试仪计量特性除上述依据外，还综合了国内外电声测试仪主要制造商产品说明书主要参数的技术要求。在附录B中，依据JJF1059一1999《测量不确定度评定与表示》给出了声压级测量不确定度的评定实例。
Ⅱ JJF1339—2012
电声测试仪校准规范
1范围
本规范适用于测量耳机、传声器、扬声器、受话器、送话器等电声器件电声特性的
电声测试仪的校准。
2 引用文件
本规范引用下列文件： JJG176—2005声校准器 JJG188—2002 声级计 JJG389—2003仿真耳 JJG607一2003声频信号发生器 JJF1001 通用计量术语及定义 JJF1034一2005声学计量名词术语及定义 JJF1059—1999 测量不确定度评定与表示 JJF1157—2006 测量放大器校准规范 GB3102.7声学的量和单位 GB/T3947—1996声学名词术语 ITU-TP.51：1996仿真嘴（ITU-TRecommendationP.51ArtificialMouth）凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位
JJF1001、GB/T3947—1996、ITUTP.51：1996和JJF1034—2005中界定的及以下术语和定义适用于本规范。
本规范采用GB3102.7中规定的量和单位。 3.1仿真耳artificial ear
给耳机提供的声阻抗等效于成人耳平均声阻抗的校准耳机的装置。 注：改写GB/T3947—1996，6.57。
3.2仿真嘴artificialmouth
装有扬声器的闭合腔体，其发声的方向性和辐射图形与一般人嘴的讲话相似。 ［ITUTP.51:1996，4.1]
3.3嘴参考点（MRP） mouth reference point
在参考轴线上，距嘴唇平面正前方25mm的点。 ［ITUTP.51:1996，4.7]
3.4归一化自由声场响应normalizedfreefieldresponse
仿真嘴在自由场中某一指定点产生信号的1/3倍频程谱级与同时在嘴参考点产生信
1 JJF1339—2012
号的1/3倍频程谱级之差
注： 11/3倍频程谱级及差值以dB表示。 2其特性通过仿真话音、语音型随机噪声、粉红噪声或其他适当的宽带信号来测试。 3改写ITU-TP.51：1996，4.8。
3.5仿真话音artificialvoice
与描述线性和非线性电信系统有关、由数学定义的，重现人类语音特性的信号。 注： 1其目的是给出客观测量与用实际语音测试之间的良好相关性。 2改写ITUTP.51：1996，4.11。
3.6电仿真话音electricalartificialvoice
用于测量传输通道或电声器件、装置的仿真话音电信号。 ［ITUTP.51:1996，4.12]
3.7声仿真话音acousticartificialvoice
在仿真嘴的嘴参考点，与电仿真话音的时间和频谱特性相同的声信号。 ［ITU-TP.51:1996，4.13]
4概述
电声测试仪是一种组合式电声器件电声特性测试装置，一般由激励电信号源、仿真耳、仿真嘴、电信号测试分析仪或显示器等组成，按照测试耳机、传声器、受话器、送话器、扬声器、音箱等不同的电声器件及不同的测试项目，可多种组合。
5计量特性
5.1信号源频率范围及示值误差
电声测试仪内置信号源的频率范围一般不超过20Hz～20kHz。 频率示值误差一般不超过士1%。
5.2信号源幅频特性
电声测试仪内置信号源在20Hz～20kHz范围的幅频特性一般不超过士0.5dB（以
1kHz为参考）。 5.3信号源总失真
电声测试仪内置信号源最大输出电平时的总失真（THD十N）在1kHz时一般不大于0.2%，在其他使用频率一般不大于1%。 5.4电信号测量（或指示器）幅值线性
电声测试仪对电信号测量或指示器的幅值线性误差一般不超过士0.5dB。 5.5偏置电压误差
电声测试仪的偏置电压误差一般不超过士3%。 5.6声压级测量误差
电声测试仪（声压级测量回路）在参考频率1kHz、94dB（基准声压为20μuPa）声压级测量时的误差一般不超过士1dB。其他频率声压级测量误差一般不超过士2dB。 5.7仿真耳传声器（含测量部分）的频率响应 2 JJF1339—2012
电声测试仪仿真耳传声器压力场的频率响应，相对于1kHz参考频率的声压灵敏度
级（含测试系统），其他频率下声压灵敏度级的频率响应一般不超过表1所给出的范围
表1仿真耳传声器（压力场）灵敏度级频率响应的允差
$23.77mm传声器灵敏度级
$12.7mm传声器灵敏度级
频率/Hz
频响允差/dB
频响允差/dB
31. 5 63 125 250 500 1 000 2 000 4 000 8000 12500 16 000
±0.7 ±0.7 ±0.7 ±0.7 ±0.7 0.0（参考）
±0.7 ±0.7 ±0. 6 ±0. 7 ±0.7 0.0（参考）
±0.7 ±1. 6 ±2.5
±0.7 ±0. 7 ±1. 6 ±2.2 ±2. 5
+2.5；—12.5 +2.5;-8
5.8 仿真嘴（含信号源）归一化自由声场响应
电声测试仪仿真嘴（含信号源）轴线距嘴唇平面50mm归一化自由声场响应一般不超过表2所给出的范围。
表2仿真嘴（含信号源）轴线距嘴唇平面50mm归一化自由声场响应
归一化自由声场响应/dB
允差/dB ±1. 5 +1. 5 ±1. 5 ±1. 5 ±1. 5 1.5/+1 —1. 5/+1 1.5/+1 1.5/+1 ±1. 0 ±1. 0 ±1. 0 ±1. 0 ±1. 0 ±1. 0 ±1. 0 ±1. 5 ±1. 5 1.5/+2 1.5/+2
频率/Hz
100 125 160 200 250 315 400 500 630 800 1 000 1 250 1 600 2000 2 500 3 150 4 000 5 000 6 300 8000
5. 0 5. 0 5. 0 5. 0 5. 0 -5. 0 5. 0 5. 0 4. 9 4. 8 4. 8 4. 8 4. 8 4. 7 4. 6 4. 6 4. 6 4. 5 4. 5 4. 9
3
