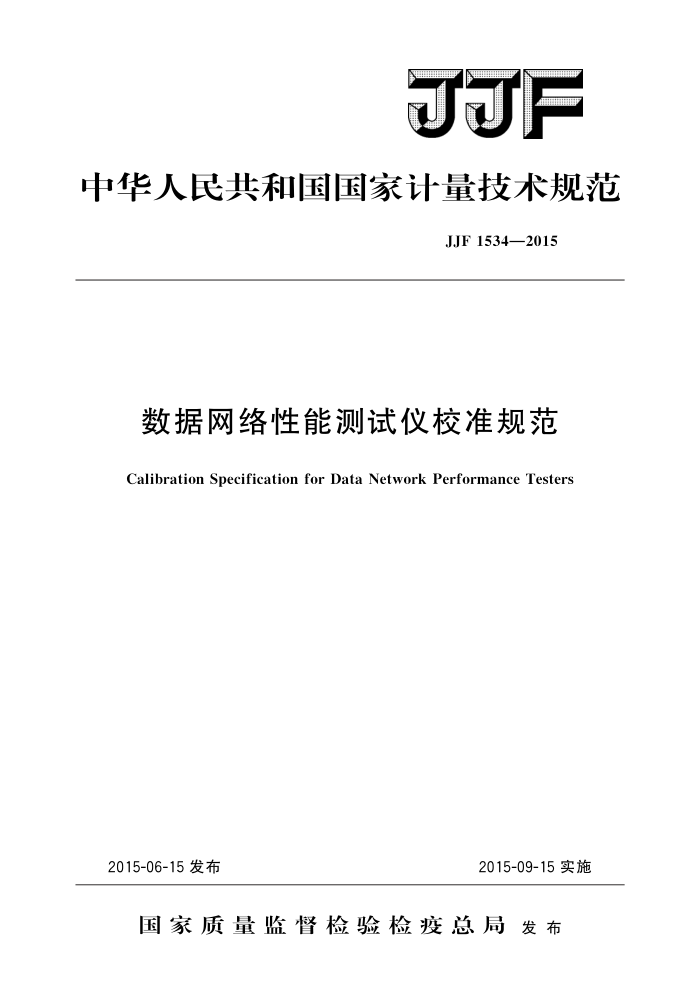

JJF
中华人民共和国国家计量技术规范
JJF1534—2015
数据网络性能测试仪校准规范
Calibration Specification for Data Network Performance Testers
2015-06-15发布
2015-09-15实施
国家质量监督检验检疫总局发布 JJF1534—2015
数据网络性能测试仪
校准规范 Calibration Specification for Data Network Performance Testers
JJF1534—2015
归口单位：全国无线电计量技术委员会起草单 位：工业和信息化部通信计量中心
本规范委托全国无线电计量技术委员会负责解释 JF1534—2015
本规范主要起草人：
管媛（工业和信息化部通信计量中心）曹晗（工业和信息化部通信计量中心）
参加起草人：
张治兵 （工业和信息化部通信计量中心） JJF1534—2015
目 录
(IⅢ) (1 ) (1) (1 ) (1) (1) (2) (2) (2) (2) (2) (2) (2) (3) (4) (4) (4) (4) (4) (4) (5) (5) (6) (7) (7) ( 7) (7) (7) (7) (7) (8) (8) (12) (12) (13) 1
引言 1
范围· 2 引用文件..
术语和计量单位 3.1吞吐量 3.2丢顿（包）率 3.3 背对背 3. 4 时延 3.5数据包发送速率... 4 概述 5
3
计量特性· 5. 1 SDH/PDH系列接口 5. 2 以太网光接口 5.3 协议编码· 5. 4 协议解码 5. 5 性能参数.· 5.6功能检查… 6 校准条件. 6.1 环境条件： 6.2测量标准及其他设备…
校准项目· 7. 1 物理接口参数· 7. 2 协议编码. 7. 3 协议解码.· 7. 4 性能参数 7. 5 功能检查.· 8校准方法· 8. 1 工作正常性及功能检查： 8.2 物理接口参数的校准 8.3 协议编码· 8.4协议解码 8. 5 性能参数 9 校准结果表达· 10复校时间间隔附录A数据网络性能测试仪校准记录内容
++ JJF1534—2015
附录B 数据网络性能测试仪校准证书内页格式附录C 数据网络性能测试仪校准不确定度评定实例附录D 数据网络性能测试仪功能检查项目参照表
(27) (41) (44)
II JJF1534—2015
引言
本规范依据JJF1071一2010《国家计量校准规范编写规则》、JJF1059.1一2012
《测量不确定度评定与表示》进行编制。
本规范中引用和参考的国际标准： 编解码部分，各协议包头字段定义引用了 EthernetI/IEEE802.3标准、RFC791、RFC793、RFC768、RFC826、RFC792、 ITU-TI.361、RFC1661国际标准
II JJF1534—2015
数据网络性能测试仪校准规范
1范围
本规范规定了数据网络性能测试仪的协议编解码、吞吐量、丢包率、背对背、时延等参数计量特性、校准方法及校准所用仪器设备的要求，适用于10Gbit/s及以下速率数据通信的数据网络性能测试仪的校准。
引用文件
2
本规范引用了下列文件： JJF1237一2010SDH/PDH传输分析仪校准规范 ANSI/IEEE802.3采用冲突检测存取方法的载波检测多址存取（CSMA/CD）及
物理层规范（CarrierSenseMultipleAccesswithCollisionDetection（CSMA/CD） Access Method and Physical Layer Specifications)
ISO/IEC9314-3：1990（E）信息处理系统—一光纤分布数据接口（FDDI）一第 3部分：物理层介质决定（PMD）（ISO/IEC9314-3：1990）；英文版本ENISO9314-3： 1995 (Information processing systems—Fiber Distributed Data Interface (FDDI) -Part 3:Physical layer Medium Dependent(PMD)（ISO/IEC9314-3:1990);English version ENISO9314-3:1995)
ANSIX3.116-1990信息系统—一光纤分布数据接口（FDDI）一令牌环介质决定 (PMD)R（1995）（Information Systems—FiberDataDistributedInterface（FDDI) TokenRingPhysicalLayerMediumDependent（PMD)R（1995))
RFC 768用户数据报协议（UserDatagramProtocol) RFC791互联网协议（InternetProtocol） RFC792 网络控制消息协议（InternetControlMessageProtocol） RFC793 传输控制协议（TransmissionControlProtocol） RFC826 以太网地址解析协议（EthernetAddressResolutionProtocol) RFC1661 1点对点协议（ThePoint-to-PointProtocol（PPP）） ITU-TI.361B-ISDNATM层技术规范（B-ISDNATMlayerspecification）凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。 3术语和计量单位 3.1吞吐量throughput
被测设备在不丢顿（包）的情况下，最大转发速率。用顿（包）/秒（fps）、比特/
秒（bit/s）以及与线速率的百分比（%）来表示。 3.2丢顿（包）率packetloss
1 JJF1534—2015
被测设备在固定负载下，由于资源不足而导致的没有被转发的帧（包）数占应转发的顿（包）数的百分比。 3.3背对背backtoBack
当被测设备收到一组具有固定长度和速率的帧（包）时，由空闲状态到开始转发的
时间周期内，按此速率所能转发的帧（包）数，该参数反映了被测设备数据缓存能力。 以突发某一顿（包）长的顿（包）数来表示。 3.4时延latency
分为存储转发时延（storeforwardinglatency）和按位转发时延（bitforwardingla- tencv）。存储转发时延是指输入顿（包）的最后一比特位到达输人口开始至该（包）第一比特位在输出口出现的时间间隔。按位转发时延是指输入顿（包）的第一比特位到达输人口开始至该顿（包）第一比特位在输出口出现的时间间隔。 3.5数据包发送速率packetsendrate
以太网端口以某一固定顿（包）长，在某一固定顿（包）间隔下，每秒发送数据顿（包）的个数。用顿（包）/秒来表示。 4概述
数据网络性能测试仪是用于对数据网络及其相关设备的性能参数进行测试的仪表可以模拟网络终端产生流量，进行网络性能测试，对网络状态进行实时监测，分析和统计结果。 5计量特性 5.1SDH/PDH系列接口
参见JJF1237一2010第5部分。
5.2以太网光接口
100BASE-FX、1000BASE-SX/LX、10GBASE-SR/LR/ER各类型接口的各项参数如无特殊要求应符合表1的规定。
表1 以太网光接口参数要求
100BASE-FX
接口类型
参数
LED
单纵模
多纵模
中心波长 1270nm~1380nm 1290nm~1330nm 1270nm~1380nm
信号光谱特性
≤5 nm
FWHW≤250nm -20 dBm~-14dBm 4dBm~0 dBm 22dBm~-14dBm
FWHM≤250nm
光谱宽
信号平均发送光功率接收机灵敏度
≤-29 dBm
≤-37dBm
≤-29 dBm
2
