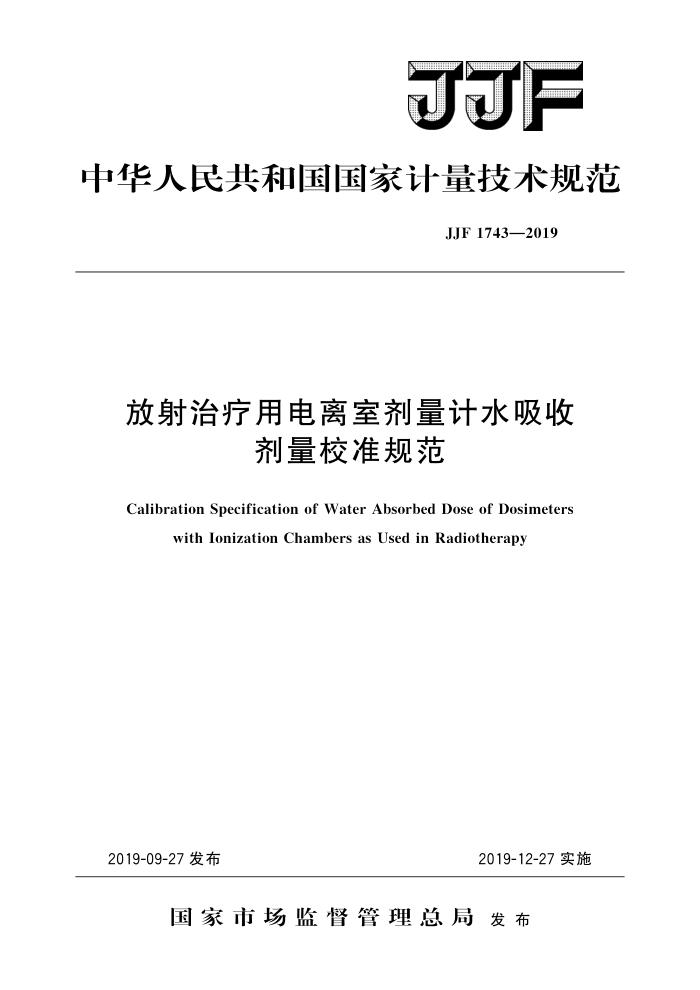

JJF
中华人民共和国国家计量技术规范
JJF1743—2019
放射治疗用电离室剂量计水吸收
剂量校准规范
Calibration Specification of Water Absorbed Dose of Dosimeters
with Ionization Chambers as Used in Radiotherapy
2019-09-27发布
2019-12-27实施
国家市场监督管理总局发布 JJF1743—2019
放射治疗用电离室剂量计水吸收
剂量校准规范
JJF 1743—2019
Calibration Specification of Water Absorbed
Dose of Dosimeters with Ionization Chambers as Used in Radiotherapy
归口单位：全国电离辐射计量技术委员会起草单位：中国计量科学研究院
北京市计量检测科学研究院
上海市计量测试技术研究院
本规范委托全国电离辐射计量技术委员会负责解释 JJF1743—2019
本规范主要起草人：
王坤（中国计量科学研究院）金孙均（中国计量科学研究院）罗 琛（北京市计量检测科学研究院）陈建新（上海市计量测试技术研究院）
参加起草人：
杨小元（中国计量科学研究院）
陆逊（上海市计量测试技术研究院）
范耀东（北京市计量检测科学研究院） JJF1743—2019
目 录
引言
(IⅡ) (1) (1 ) (1) (1) (2) (2) (3) (5) (5) (6) (7) (10) (11) (12)
范围· 2 引用文件 3 术语和计量单位· 4 概述·
1
计量特性· 6 校准条件 7 校准项目和校准方法 8 校准结果表达·· 9 复校时间间隔附录A 校准证书正文内容及格式附录B 校准因子不确定度评定示例附录 C 复合效应和极化效应测量附录 D 水吸收剂量校准因子使用示例附录E 辐射质修正因子
5 JJF1743—2019
引言
进行放射治疗用电离室剂量计的水吸收剂量校准是为满足放射治疗领域的计量需求，相比原有量值体系，可以降低工作计量器具水吸收剂量测量的不确定度，并使得我国的放疗剂量量值体系与国际一致。
本规范主要参考IAEATRS398《外照射放射治疗水吸收剂量的测定》（Absorbed
DoseDetermination inExternalBeamRadiotherapy）对电离室水吸收剂量校准的要求，以及YY/T0976《医用电气设备 放射治疗用电离室剂量计》对电离室剂量计的性能要求。
本规范为首次发布。
II JJF1743—2019
放射治疗用电离室剂量计水吸收剂量校准规范
1范围
本规范适用于放射治疗用电离室剂量计在Co射线和加速器光子束中进行水吸收剂量校准，光子能量范围为（1.25～25）MeV，剂量率范围为（0.01～10）Gy/min。校准后的电离室剂量计可用于外照射治疗辐射源的水吸收剂量校准，包括MVX射线束、 电子束、质子束和重离子束。
2 引用文件
本规范引用了下列文件： YY/T0976医用电气设备放射治疗用电离室剂量计 IAEATRS398外照射放射治疗水吸收剂量的测定（AbsorbedDoseDetermination
in External Beam Radiotherapy)
凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位 3.1术语 3.1.1校准因子calibrationfactor
参考值除以指示值的商。
3.1.2参考点referencepoint
校准电离室时，电离室与参考值重合的点。 注：圆柱指形电离室的参考点在电离室空腔的中心轴上，平板形电离室的参考点在电离室前窗
的内表面。
3.1.3漏电流leakagecurrent
电离室剂量计在信号通道上产生的电流，而非灵敏体积内由电离产生的电流。
3.2计量单位 3.2.1水吸收剂量
电离辐射授予单位质量水的能量，单位为焦耳每千克（J/kg），专有名词戈瑞（Gy）。 3.2.2水吸收剂量率
单位时间内的水吸收剂量的增量，常用单位为戈瑞每分钟（Gy/min）。 4概述
放射治疗用电离室剂量计用于辐射剂量学的量值传递以及医学放疗等其他应用领域的辐射剂量的测量，主要由电离室和测量单元两大部分组成。电离室为空腔电离室，射
1 JJF1743—2019
线照射引起空腔中气体电离，测量单元测量电离室输出的电离电流，并将测量值以适当的形式显示。
5计量特性 5.1漏电流
经漏电补偿调整后的剂量计漏电流不超过0.1pA或0.3mGy/min。 5.2测量重复性
标准级剂量计的重复性小于0.2%，工作级剂量计的重复性小于0.5%。 5.3示值非线性
剂量计的示值非线性不超过士0.5%。 5.4稳定性
标准级剂量计的年稳定性不超过0.5%，工作级剂量计的年稳定性不超过1.0%。 注：以上指标非合格性判定依据，仅供参考。
6校准条件
6.1环境条件 6.1.1实验室温度应在（15～25）℃范围内。 6.1.2实验室相对湿度为30%～75%。 6.1.3水模体中水温要与室温达到热平衡。温度计置于水中，在与电离室测量点等高度位置进行温度测量。 6.2辐射场 6.2.1剂量计在0Co射线和加速器光子参考辐射中校准。 6.2.2辐射场通常为限束辐射场，校准时在射束轴垂直的照射野内电离室所覆盖区域的剂量率变化不大于士1%。 6.2.3校准点处水吸收剂量率应在（0.01～10)Gy/min范围内 6.2.4建议加速器参考辐射场装有外置的监督电离室用于剂量监督和修正 6.2.5射线水平人射时，辐射场参考点至水模体前表面的距离由精度优于0.1mm的长度量具测量。射线垂直入射时，由光距尺进行距离测量。 6.3水模体 6.3.1水模体尺寸不小于30cm×30cm×30cm，定位装置可用于电离室的定位和位置调整。 6.3.2非防水电离室应使用防水套管进行校准，建议用户自带防水套管，以便在后期使用该电离室时所用防水套管一致，该防水套管一般由有机玻璃制成，其壁厚不超过 1.5mm。 6.3.3水平射线束校准条件下，在温度平衡过程中，人射窗可能会向外移动微小距离，导致电离室测量深度增加，测量前需再次测量电离室的等效深度。 6.3.4垂直射线束校准条件下，由于蒸发作用，会导致电离室测量水深减小，所以在正式测量开始时，需再次测量并确定电离室的等效深度。 2
