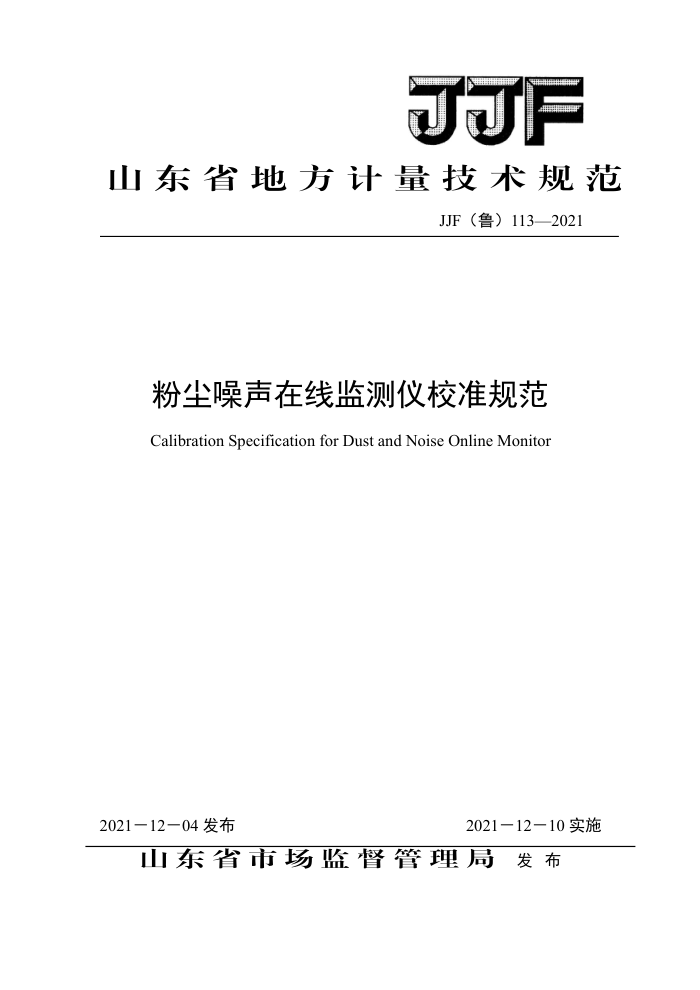

JJF
山东省地方计量技术规范
JJF（鲁）113—2021
粉尘噪声在线监测仪校准规范 Calibration Specification for Dust and Noise Online Monitor
2021一12一04发布
2021一12一10实施
山东省市场监督管理局 发布 JJF（鲁）113-2021
粉尘噪声在线监测仪校准规范
JJF（鲁）113-2021
Calibration Specification for Dust and
NoiseOnlineMonitor
归口单位：山东省市场监督管理局
主要起草单位：山东省计量科学研究院
参加起草单位：青岛众瑞智能仪器有限公司
青岛崂应海纳光电环保集团有限公司
本规范委托山东省化学计量技术委员会负责解释 JJF（鲁）113-2021
本规范主要起草人：
高捷 （山东省计量科学研究院）李学庆（山东大学）
参加起草人：
郭波（山东省计量科学研究院）隋峰（山东省计量科学研究院）郭亮（青岛众瑞智能仪器有限公司）关瑜（青岛崂应海纳光电环保集团有限公司）石霜（青岛崂应海纳光电环保集团有限公司） JJF（鲁）113－2021
目录
引言 1范围 2术语和计量单位. 3概述 4计量特性 4.1粉尘浓度示值误差.. 4.2PM10浓度示值误差 4.3PM25浓度示值误差 4.4温度示值误差， 4.5湿度示值误差 4.6风速示值误差， 4.7噪声示值误差. 5校准条件， 5.1校准环境条件， 5.2校准用计量器具及配套设备.. 5.2.2PM10质量浓度标准测量仪 5.2.3PM2.5质量浓度标准测量仪 5.2.4温湿度标准测量仪 5.2.5风速标准测量仪 5.2.6噪声标准测量仪 5.2.7气溶胶颗粒物尘源... 5.2.8气溶胶发生混匀装置. 6校准方法 6.1校准前准备 6.2粉尘浓度示值误差 6.3PM10浓度示值误差
III
2
3
.2
n
.2
2
3
3
.1
3 JJF（鲁）113-2021
6.4PM2.5浓度示值误差 6.5温度示值误差 6.6湿度示值误差. 6.7风速示值误差 6.8噪声示值误差， 7准结果表达 8复校时间间隔附录APM2.5量浓度、噪声示值误差的测量不确定度评定，附录B粉尘噪声在线监测仪校准原始记录附录C证书内页格式附录D气溶胶发生混匀装置
.5
6
.6
**.8 .14 16
17
II JJF（鲁）113－2021
引言
本规范依据国家计量技术规范JJF1071-2010《国家计量校准规范编写规则》 JJF1059.1-2012《测量不确定度评定与表示》等编写。规范制定中参考了JJG846-2015《粉尘浓度测量仪检定规程》、JJF1659-2017《PM2.5质量浓度测量仪校准规范》、JJG205-2005 《机械式温湿度计检定规范》、JJF1076-2001《湿度传感器校准规范》、JJG431-2014《轻便三杯风向风速表检定规程》和JJG1095-2014《环境噪声自动监测仪检定规程》等技术法规。
本规范为首次发布。
III JJF（鲁）113-2021
粉尘噪声在线监测仪校准规范
1 范围
本规范适用于各类施工场地和料堆场地中测量范围为（10～20000）μg/m3的工作原理为射线法和光散射法的粉尘噪声在线监测仪的校准。其他原理和测量范围的粉尘噪声在线监测仪可参照本规范进行校准。
2术语和计量单位
2.1空气动力学直径AerodynamicDiameter
单位密度（po=1g/cm3）的球体，在静止空气中作低雷诺数运动时，达到与实际粒子相同的最终沉降速度时的直径。 2.2颗粒物（粒径小于等于10um）ParticulateMatter（PMio）
环境空气中空气动力学当量直径小于等于10um的颗粒物，也称可吸入颗粒物。 2.3颗粒物（粒径小于等于2.5um）ParticulateMatter（PM2.5）
环境空气中空气动力学当量直径小于等于2.5um的颗粒物，也称可吸入颗粒物。
3概述
粉尘噪声在线监测仪（以下简称仪器）主要用于检测施工场地、沙石场、堆煤场等环境中粉尘、PM10、PM2.5质量浓度、环境温湿度、风速及噪声。根据仪器粉尘、PM10、PM2.5 质量浓度测量原理的不同，分为光散射和β射线原理。仪器一般由颗粒物检测单元、气象环境检测单元、噪声检测单元、数据处理单元和显示单元等组成。
4计量特性
4.1粉尘浓度示值误差
最大允许误差不超过：土20%。 JJF（鲁）113－2021
4.2PM10浓度示值误差
最大允许误差不超过：土30%。 4.3PM2.5浓度示值误差
最大允许误差不超过：土30%。 4.4温度示值误差
最大允许误差不超过：土2℃。
4.5湿度示值误差
最大允许误差不超过：土5%RH。
4.6风速示值误差
最大允许误差不超过：土1.0m/s。 4.7噪声示值误差
最大允许误差不超过：土3.5dB（A）。 注：以上计量特性指标不适用于合格性判别，仅供参考。
5校准条件
5.1校准环境条件 5.1.1环境温度：（0～40）℃。 5.1.2相对湿度：不大于85%。 5.1.3 供电电压：AC(220±22)V(50±1)Hz。 5.1.4 仪器应放置在隔震平台上，并保证被校准仪器外观、运行与测量功能正常，实验室应配有良好的独立地线， 5.2校准用计量器具及配套设备 5.2.1粉尘浓度标准测量仪
测量范围为（0.1～20）mg/m3，最大允许误差不超过5%，示值重复性不大于3%（用尘箱试验）；对光学原理的扬尘仪，若采用标准透光膜板测试，其示值重复性应不大于1%。 5.2.2PM10质量浓度标准测量仪
标准测量仪应溯源至重量法，测量范围：（10～20000）μg/m3，扩展不确定度不大于 8%（k=2)。 2
