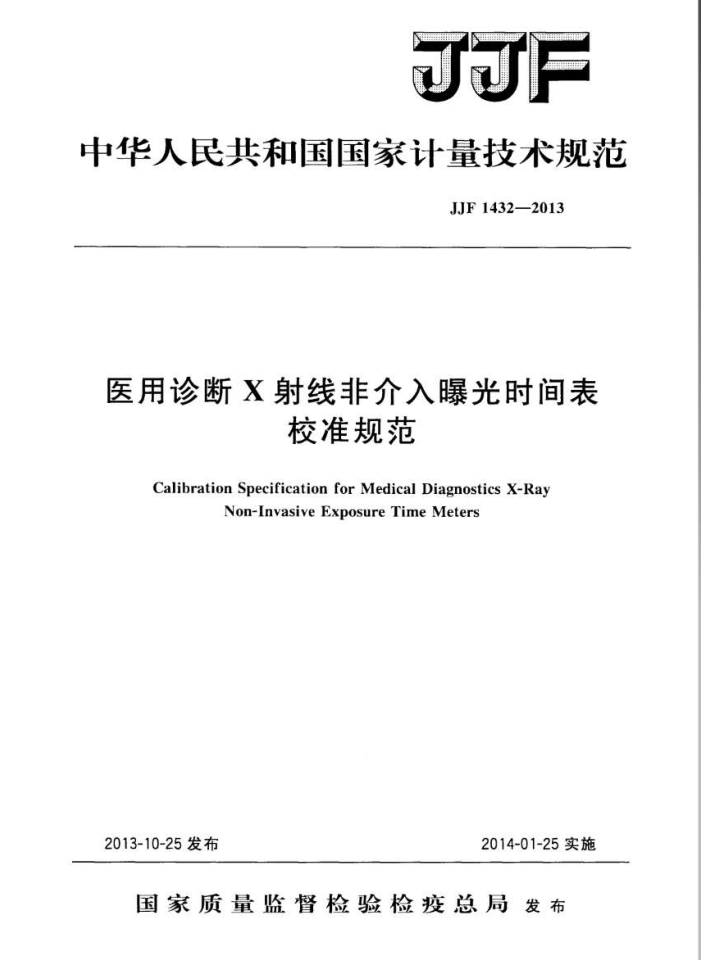

JJF
中华人民共和国国家计量技术规范
JJF1432—2013
医用诊断X射线非介入曝光时间表
校准规范
Calibration Specification for Medical Diagnostics X-Ray
Non-Invasive Exposure TimeMeters
2013-10-25发布
2014-01-25实施
国家质量监督检验检疫总局发布 中华人民共和国国家计量技术规范
医用诊断X射线非介入障光时间表
校准规范 JJF1432—2013
国家质量监督检验检疫总局发布
+
中国质检出版社出版发行北京市朝阳区和平里西街甲2号（100013）北京市西城区三里河北街16号（100045）
网址www.spc.net.cn
总编室：（010)64275323 发行中心：（010)51780235
读者服务部：（010）68523946 中国标准出版社秦皇岛印剧厂印刷
各地新华书店经销
*
开本880×12301/16印张1字数22千字 2014年2月第一版 2014年2月第一次印刷
.
号：155026·J-2877 定价18.00元
如有印装差错 由本社发行中心调换
版权专有侵权必究举报电话：（010)68510107 JJF1432—2013
医用诊断X射线非介入曝光
时间表校准规范
JJF1432—2013
Calibration Specification for Medical Diagnostics
X-Ray Non-Invasive Exposure Time Meters
归口单位：全国电离辐射计量技术委员会
主要起草单位：中国测试技术研究院参加起草单位：福建省计量科学研究院
新疆维吾尔自治区计量测试研究院
辽宁省计量科学研究院浙江省计量科学研究院上海市计量测试技术研究院
本规范委托全国电离辐射计量技术委员会负责解释 JJF1432—2013
本规范主要起草人：
郑永明（中国测试技术研究院）刘志宏（中国测试技术研究院）李杰（福建省计量科学研究院）
参加起草人：
毛定立（浙江省计量科学研究院）亢锐（新疆维吾尔自治区计量测试研究院）刘剑（辽宁省计量科学研究院）陈建新（上海市计量测试技术研究院） JJF1432—2013
目录
引言 1 范围· 2 引用文件 3术语和计量单位 3.1曝光时间 3.2非介人测量 3.3最大峰值电压 3.4平均峰值电压... 3.5辐射探测限..
(1) (1) (1) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (3) (3) (4) (4) (4) (6) (6) (6) (6) (7) (8) (9)
..
概述· 5计量特性 5.1曝光时间 5.2工作辐射下限 6校准条件. 6.1环境条件 6.2测量标准及其他设备 6.3校准前准备工作 7校准项目和校准方法 7.1外观及功能性检查· 7.2校准方法， 8校准结果的表达 8.1校准记录 8.2校准结果的处理 9复校时间间隔· 附录A：X射线管电压加载曲线的信息附录B 校准原始记录格式（推荐）附录C测量结果的不确定度评定
4
.
.
A
I JJF14322013
引言
本规范依据JF1071-2010《国家计量校准规范编写规则》、JF1001—2011《通用计量术语及定义》编制。
本规范参考了JJG744一2004医用诊断X射线辐射源》中关于非介入曝光时间表的技术要求、GB9706.3--2000医用电气设备第2部分：诊断X射线发生装置的高电压发生器专用安全要求》、YY/T01062008《医用诊断X射线机通用技术条件》中加载时间技术要求、YY/T0722—2009/（IEC61676：2002，IDT）《医用电气设备在诊断放射学中用于X射线管电压非接入式测量的剂量学仪器》中接人式分压器有关测量方法。
本规范为首次制定。
1 JJF1432—2013
医用诊断X射线非介入曝光时间表
校准规范
1范围
本规范适用于医用诊断X射线非介人曝光时间表的校准。
2引用文件
本规则主要引用了以下文件： JJG744一2004医用诊断X射线辐射源 GB9706.3一2000医用电气设备第2部分：诊断X射线发生装置的高电压发生
器专用安全要求
GB/T10149-1988医用X射线设备术语和符号 YY/T0106--2008医用诊断X射线机通用技术条件 YY/T0722—2009/(IEC61676:2002IDT) 医用电气设备在诊断放射学中
用于X射线管电压非接入式测量的剂量学仪器
凡是注日期的引用文件，仅注日期的版本适用于本规则；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规则。 3术语和计量单位 3.1曝光时间 Jexposuretime
也称照射时间，指按规定方法测出的X射线机的照射持续时间，通常是辐射量率超过某一规定水平的时间。
注：眼光时间通常是依据测量加载时间面得到的。加载时间是按规定方法测出的将阳极输入功
率加于X射线管的时间。通常指X射线管电压初次上升至峰值的75%时起至最后下降到相同值时止的时间间隔。
3.2非介人测量non-invasivemeasurement
通过对发射辐射分析进行X射线管电压的测量。 3.3最大峰值电压maximumpeakvoltage
在规定的时间间隔内的X射线管电压的最大值，该量的单位为伏特（V）。
3.4平均峰值电压meanpeakvoltage
在规定的时间间隔内所有X射线管电压峰值的平均值，该量的单位为伏特（V）。
3.5辐射探测限
X射线探测器能准确响应的最小空气比释动能率，单位为cGy/min。
4概述
非介入式医用X射线光时间表，是用来测量医用X射线机曝光时间的计量仪器，
1 JJF1432—2013
表现为单一功能的曝光时间表或多功能测量仪器中的曝光时间测量功能。也称为X射线曝光时间表（X-rayexposuretimemeter)，X射线脉冲计数器（X-raypulsecounter）等。非介人式X射线曝光时间表一般由X射线探测器、信号处理电路、國值判断电路、 控制单元、显示部分等构成。它的工作原理是探测X射线的辐射量率，当辐射量率超过规定的阈值时开始计时，并当辐射量率低于规定阅值时停止计时。如图1所示。
X射线管
控制系统
X射线！
X射线探测器
信号处理电路
计时系统
闵值判断电路
显示系统厚光时间 100.4ms
图1非介人×射线腰光时间表原理图
通过高压分压器接人式测量X射线管电压，可以得到电压波形，再由示波器或者时间间隔测量系统测量该波形75%对应的时间间隔作为曝光时间，非介人式曝光时间表的计量特性由此可以得到校准。这种校准状态与实际使用时的状态是一致的。 5计量特性 5.1曝光时间
a）最大允许误差：土1%×T或土1ms，取较大者，T为曝光时间： b）分辨力：≤0.2ms； c）测量范围：最小时间测量不大于10ms，最大时间测量不小于6s。 注：以上指标不是用于合格性判别，仅供参考。
5.2工作辐射下限
非介人曝光时间表能正常响应时的空气比释动能率。 非介入曝光时间表说明书应给出工作辐射下限的值，单位为cGy/min，如果没给
出，在首次校准时给出。 6校准条件 6.1环境条件
a）环境温度：15℃~25℃； b）相对湿度：30%~80%； c）电源：（220±11）V，频率：（50±1）Hz
2 JJF
