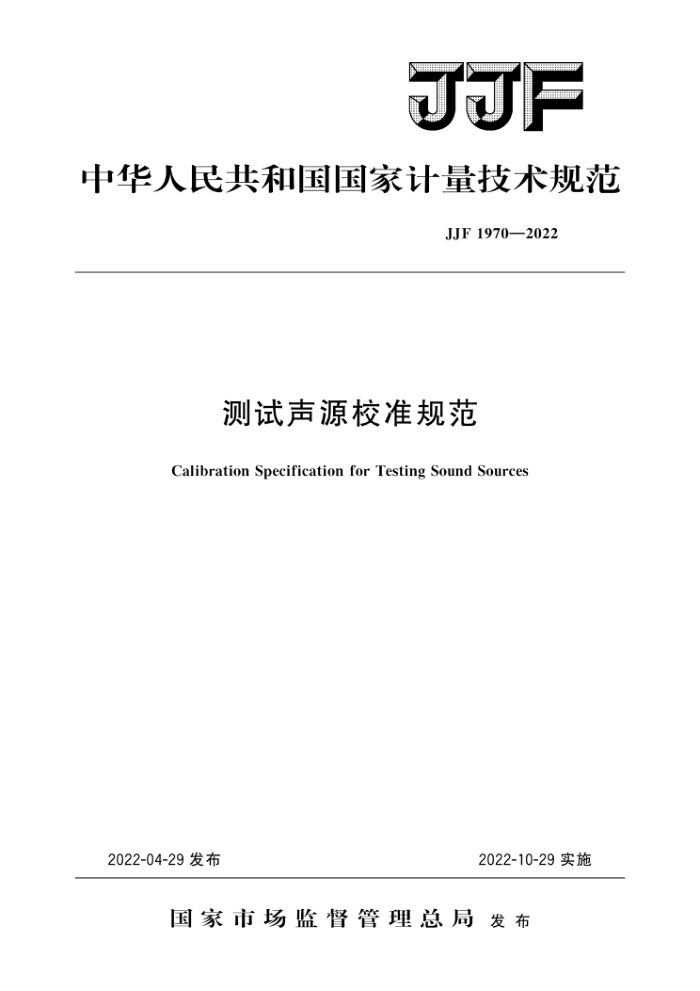

JJF
中华人民共和国国家计量技术规范
JJF1970—2022
测试声源校准规范
Calibration Specification forTesting Sound Sources
2022-04-29发布
2022-10-29实施
国家市场监督管理总局发布 中华人民共和 国国家计量技术规范
测试声源校准规范 JJF1970—2022 国家市场监督管理总局发布
*
中国标准出版社出版发行北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045)
网址：www.spc.org.cn 服务热线：400-168-0010 2022年5月第一版
*
书号：155066·J-4020
版权专有 侵权必究 JJF1970—2022
测试声源校准规范
JJF1970—2022
Calibration Specificationfor Testing Sound Sources
归口单位：全国声学计量技术委员会主要起草单位：江苏省计量科学研究院
深圳市计量质量检测研究院浙江省计量科学研究院
参加起草单位：山东省计量科学研究院
江苏省计量科学研究院
本规范委托全国声学计量技术委员会负责解释 JJF1970—2022
本规范主要起草人：
吴云 （江苏省计量科学研究院）董 平 （江苏省计量科学研究院）张国庆 （深圳市计量质量检测研究院）姚磊 （浙江省计量科学研究院）
参加起草人：
孙勇 （山东省计量科学研究院) 孙正 (江苏省计量科学研究院) 吴玑琪（江苏省计量科学研究院） JJF1970—2022
目
录
引言
(IⅡ) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (4) (4) (4) (5) (5) (5) (6) (8)
范围·. 2 引用文件. 3 术语和计量单位·
1
概述…. 5 计量特性·· 5.1最大声压级 5. 2 总失真· 5. 3 频率响应.· 5. 4 声源稳定性· 6 校准条件·. 6.1 环境条件· 6.2 测量标准及其他设备： 7 校准项目和校准方法.. 7. 1 校准项目· 7. 2 校准方法. 8 校准结果表达· 8.1 校准记录· 8.2 校准数据处理 8.3 校准证书： 8.4校准结果的测量不确定度 9复校时间间隔· 附录A校准证书的内容和格式附录B测量不确定度评定示例
4 JJF1970—2022
引言
本规范依据JJF1071一2010《国家计量校准规范编写规则》给出的规则编制，测量不确定度按照JJF1059.1一2012《测量不确定度的评定与表示》的要求评定和表示
本规范为首次发布。
Ⅱ JJF1970—2022
测试声源校准规范
1范围
本规范适用于频率范围在100Hz～20kHz范围内的测试声源的校准，也适用于包含信号源及功率放大器功能的声源单元的校准。
2 引用文件
本规范引用了下列文件： JJG176声校准器 JJF1001一2011通用计量术语及定义 JJF1034一2020声学计量术语及定义 JJF1734一2018有源耦合腔校准规范 GB/T2900.86一2009电工术语声学和电声学 GB/T3102.7—1993声学的量和单位 GB/T3947—1996声学名词术语 GB/T12060.5一2011声系统设备第5部分：扬声器主要性能测试方法 GB/T15173一2010电声学声校准器凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。 3术语和计量单位
GB/T3102.7中规定的量和单位适用于本规范。 JJF1001一2011、JJF1034和GB/T3947一1996界定的及以下术语和定义适用于本
规范。 3.1测试声源testingsoundsource
符合特定声学设备计量测试要求的声源装置 3.2总失真totaldistortion
所有失真分量的方均根值与整个信号的方均根值之比的百分数。 ［来源：GB/T15173—2010，3.9
3.3频率响应frequencyresponse
在给定条件下，测试声源在不同频率时的输出声压级与在参考频率时的输出声压级的差值。
4概述
测试声源是声学计量中用于提供一定辐射声压级的声源装置，一般用于自由场等特
1 JJF1970—2022
定声学环境。测试声源主要用途有：a）测量传声器自由场灵敏度测定；b）声压测量仪器的检测。
5计量特性 5.1最大声压级
在测试声源的工作频率范围内，在参考位置的声压级一般不小于80dB。 5.2总失真
在工作频率范围内，所需的声压级上总失真不大于3.0%。
5.3频率响应
测试声源在工作频率范围内的频率响应幅频特性一般不超过土6dB。 5.4声源稳定性
测试声源在60s内辐射声压级改变量一般不超过0.3dB。 注：由于校准无需做出合格与否的判定，因此，第5章给出的指标仅供参考。
6校准条件 6.1环境条件
测试声源应在以下环境条件下进行校准：一空气温度：（23±3）℃；一相对湿度：30%～90%；静压：80kPa106kPa。
6.2测量标准及其他设备
a）声校准器：性能等级为JJG176中规定的1级或LS级，标称频率应包括
1000Hz或250Hz。
b）工作标准传声器：在使用频率范围内，符合JJG175或JJG1019要求的工作标准传声器。
c）前置放大器：频率响应在校准频率范围内不应超过士0.1dB，输入端线性短路噪声不大于10V。
d）测量放大器：在使用频率范围内，频率响应不超过士0.20dB，总失真不大于0.3%。
e）声频信号发生器：声频信号发生器的频率范围应优于100Hz～20kHz。以 1kHz为参考，100Hz～20kHz范围内的幅频特性优于士0.1dB。总失真应不大于0.1%。
注：d)、e）对应的设备可采用满足上述校准要求的其他等效仪器（如信号发生系统、信号采集
分析系统、多通道声分析仪等）。 f）功率放大器：在100Hz～20kHz范围内的频率响应应优于士0.2dB，总失真不
大于0.5%。
g）数字电压表：在使用频率范围内，测量交流电压的最大允许误差应不超过 ±0.2%。 2
