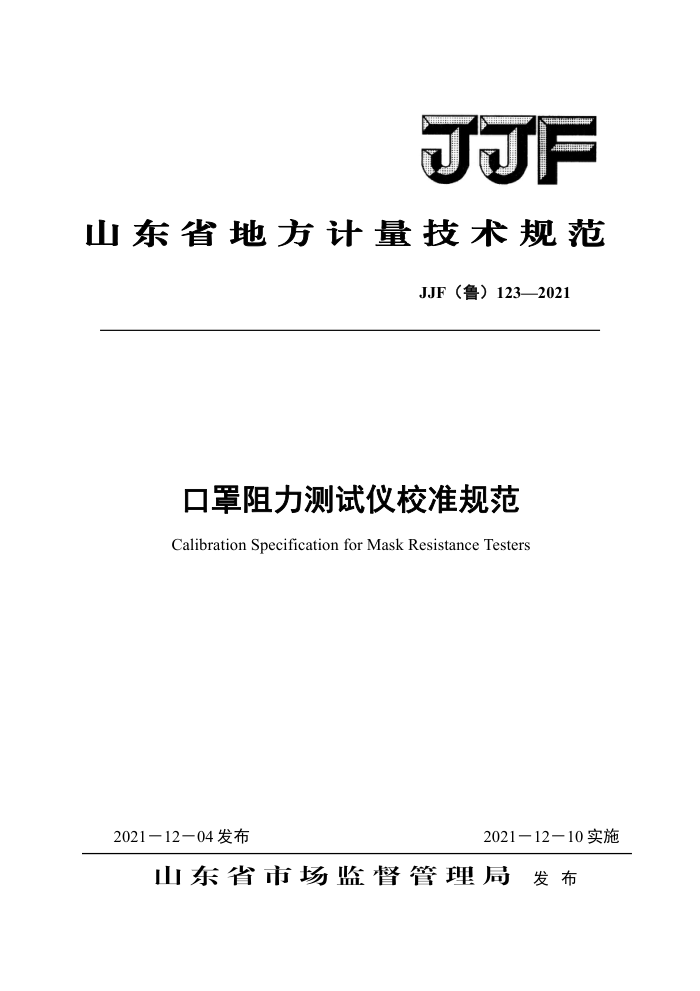

JJF
山东省地方计量技术规范
JJF（鲁）123—2021
口罩阻力测试仪校准规范 Calibration SpecificationforMaskResistanceTesters
2021－12—04发布
2021－12－10实施
山东省市场监督管理局 发布
- JJF（鲁）123－2021
口罩阻力测试仪校准规范
JJF（鲁）123-2021
Calibration Specification for Mask
Resistance Testers
归口单位：山东省市场监督管理局主要起草单位：青岛市计量技术研究院参加起草单位：青岛众瑞智能仪器股份有限公司
青岛市食品药品检验研究院
本规范委托山东省医学计量技术委员会负责解释 JJF（鲁）123-2021
本规范主要起草人：
邹亚雄（青岛市计量技术研究院）
王婷（青岛市计量技术研究院）
刘伟光（青岛市计量技术研究院）
参加起草人：
何春雷（青岛众瑞智能仪器股份有限公司）
杜广文（青岛众瑞智能仪器股份有限公司）
杨晓云（青岛市食品药品检验研究院） JJF（鲁）123－2021
目录
引言
(I) . (1) (1) . (1) .. (2) . (2) .. (2) .. (2) .. (2) .. (2) .. (2) . (2) .. (2) .. (2) .. (3) ..(3) .. (3) .. (3) ... (4) ..(5) ..(6) ..(8) . (10)
范围 2 引用文件. 3 概述
1
计量特性 4.1 流量示值误差 4.2 流量重复性 4.3 压力示值误差 4.4 口罩测试区直径
4
校准条件 5.1 环境条件 5.2 测量标准及其他设备 6 校准项目和校准方法， 6.1 流量示值误差 6.2 流量重复性 6.3 压力示值误差 6.4 口罩测试区直径 1 校准结果表达 8 复校时间间隔. 附录A 校准原始记录格式附录 B 校准证书内页格式附录 C 流量示值误差校准结果不确定度评定示例.. 附录D压力示值误差校准结果不确定度评定示例.
5
III JJF（鲁）123-2021
引言
JJF1071《国家计量校准规范编写规则》、JJF1001《通用计量术语及定义》、 JJF1059.1《测量不确定度评定与表示》共同构成支撑本规范制定工作的基础性系列规范。
本规范主要参考JJG875-2019《数字压力计》、YY0469-2011《医用外科口罩》、YY/T0969-2013《一次性使用医用口罩》等编制。
本规范是首次制定。
1 JJF（鲁）123－2021
口罩阻力测试仪校准规范
1范围
本规范适用于口罩通气阻力（压力差）测试仪的校准。 2 引用文件
本规范引用了下列文件： JG875-2019数字压力计检定规程 YY0469-2011医用外科口罩 YY/T0969-2013一次性使用医用口罩凡是注日期的引用文件，仅注日期的版本适用于本规范：凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规范。 3概述
口罩阻力测试仪是用于测定口罩两侧面进行气体交换的阻力的仪器，其工作原理是空气以恒定流量穿过口罩表面，测量口罩上下游的压力差并除以气流穿过的口罩面积即为通气阻力（压力差）。仪器主要由口罩夹具、流量控制系统和测压系统组成，如图1所示。
Q3
2
2L
6
8
10
11
4
c.
1一进气口 2一流量计 3一机械夹紧杆 4一最终调压系统（顶部或底部） 5-一确保两个样品夹持部分对齐的系统 6一带金属密封的样品加持机构
7一金属环 8-过滤材料 9-差压计 10-阀 11-带压力缓冲罐的真空泵
图1口罩阻力测试仪结构示意图 JJF（鲁）123－2021
4计量特性 4.1流量示值误差
最大允许误差：±3%。 4.2 流量重复性
不大于1.5%。 4.3压力示值误差
最大允许误差：±1.0%FS
4.4口罩测试区直径
(25±1) mm。 注：以上指标不适用于仪器设备的合格性判定，仅供参考。
5校准条件 5.1环境条件 5.1.1 环境温度：（205）°C。 5.1.27 相对湿度：不大于75%。 5.1.3周围无影响正常校准工作的机械振动。 5.2 测量标准及其他设备 5.2.1标准流量计：测量范围（0～30）L/min，准确度等级不低于1.0级。 5.2.2 补偿式微压计：测量范围（-1500～1500）Pa，准确度等级二等。 5.2.3 游标卡尺：测量范围（0~150）mm，示值最大允许误差±0.03mm。 5.2.4 压力发生器：压力发生范围：（-50～50）kPa。 6校准项目和校准方法 6.1 流量示值误差
将标准流量计与被测仪器进气口相连。启动仪器，调节仪器流量点至8L/min。待仪器示值稳定后，读取标准流量计示值，重复测量6次，根据公式（1）计算流量示值误差。
E = %=×100%
(1)
qs
式中：E一流量示值误差，%；
9 被测仪器工作点流量，L/min； q。——标准流量计6次测量结果的算术平均值，L/min。
2
