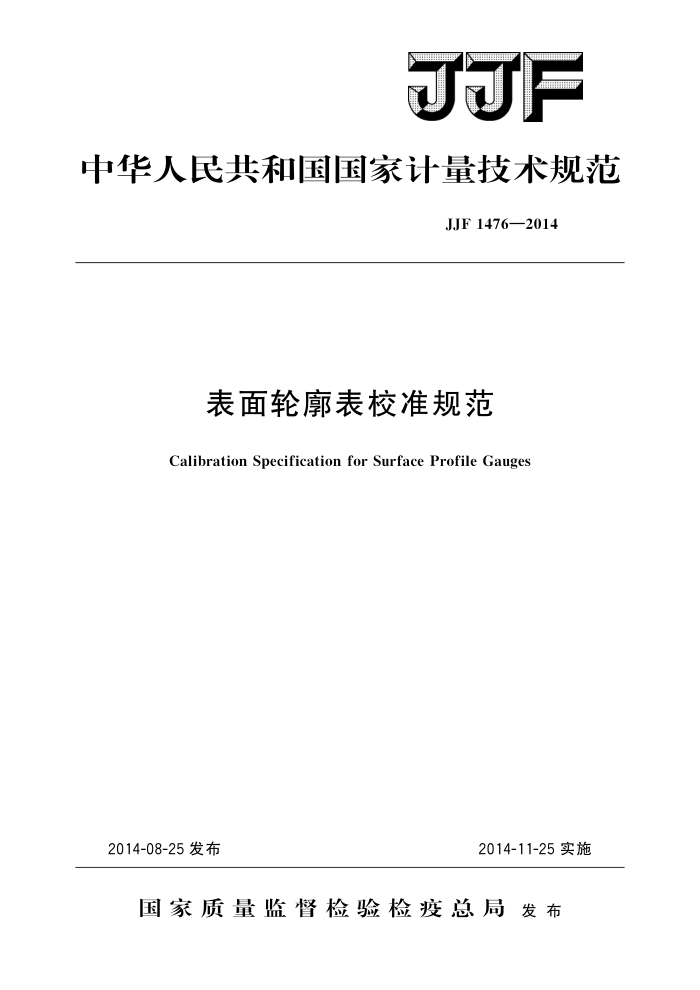

中华人民共和国国家计量技术规范
JJF1476—2014
表面轮廓表校准规范
Calibration Specification for Surface Profile Gauges
2014-11-25实施
2014-08-25发布
国家质量监督检验检疫总局发布 JJF1476—2014
表面轮廓表校准规范 Calibration Specificationfor
JJF 1476—2014
Surface Profile Gauges
归口单位：全国几何量工程参量计量技术委员会
主要起草单位：天津市计量监督检测科学研究院
参加起草单位：大连市计量检定测试所
甘肃省计量研究院天津市河北区计量检定所哈尔滨普利森量具有限公司辽宁省计量科学研究院
本规范委托全国几何量工程参量计量技术委员会负责解释 JJF1476—2014
本规范主要起草人：
路瑞军（天津市计量监督检测科学研究院）田勇 (天津市计量监督检测科学研究院)
参加起草人：
王涛 (大连市计量检定测试所) 高宇海（甘肃省计量研究院）贾绍河（天津市河北区计量检定所）闫志新（哈尔滨普利森量具有限公司）刘娜 (辽宁省计量科学研究院) JJF1476—2014
目
录
引言
(IⅡ) (1 ) (1) (1) (2) (2) (2) (2) (3) (3) (3) (3) (3) (3) (4) (4) (4) (4) (5) (5) (5) (6) (6) (7) (10) (13)
范围 2 引用文件.· 3 概述·
1
计量特性 4. 1 基座测量面的表面粗糙度 4. 2 平面度 4.3 触针 4. 4 测量力…· 4.5 示值误差…. 4.6 重复性·· 5 校准条件. 5.1 环境条件。 5.2校准项目和校准用标准器· 6 校准方法 6.1 基座测量面的表面粗糙度 6.2 平面度 6.3 触针 6.4 测量力· 6.5 示值误差 6.6 重复性 7 校准结果的表达· 8 复校时间间隔.· 附录A表面轮廓表（数显式）示值误差测量结果不确定度评定附录B表面轮廓表（指针式）示值误差测量结果不确定度评定附录 C 校准证书内页信息及格式
4
+++
- JJF1476—2014
引言
JJF1476一2014《表面轮廓表校准规范》（以下简称本规范）是针对表面轮廓表校准的计量技术法规。本规范的编写以JJF1071一2010《国家计量校准规范编写规则》 JJF1001一2011《通用计量术语及定义》和JJF1059.1一2012《测量不确定度评定与表示》为基础和依据。
本规范为首次发布。
ⅡI JJF1476—2014
表面轮廓表校准规范
1范围
本规范适用于分度值为0.002mm和0.01mm，分辨力为0.1um和1um，测量范围上限不大于6.5mm表面轮廓表的校准。
2 引用文件
本规范引用了下列文件： JJF1094—2002测量仪器特性评定凡是注明日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修订单）适用于本规范。
3概述
表面轮廓表（以下简称为轮廓表）是采用齿轮传动、容栅或电感等原理，由触针测量被测表面的凹凸变化，直接获得零件表面的峰顶和谷底高度的量具。
轮廓表由指示表显示屏、基座、锁紧装置和触针组成。按显示分为指针式和数显式两种。数显式又分为基座固定式、基座可调式和基座分体式。其外形结构见图1、图2。
图1指针式表面轮廓表
1—紧固螺钉；2一指示表；3—基座；4一触针
- JJF1476—2014
1
000
2
000 UE
2
0000
3
（a）基座固定式
(b）基座可调式
1一显示屏；2一调整键；3一基座；4一触针
1一显示屏；2一控制面板；3一基座；4一触针
000
2
0000
（c）基座分体式
1一显示屏；2一控制面板：3一基座：4一触针
图2数显式表面轮廓表
4计量特性 4.1基座测量面的表面粗糙度
基座测量面的表面粗糙度一般不大于Ra：0.8μm。 4.2平面度
基座测量面的平面度一般不大于2.0um。校零用玻璃测量面的平面度一般不大于 1.8μm. 4.3触针 4.3.1针尖宽度 2 JJF1476—2014
针尖宽度应符合出厂技术要求。 4.3.2圆锥角
圆锥角应符合出厂技术要求。 4.4 测量力
测量力应符合出厂技术要求。 4.5示值误差
轮廓表的示值误差一般不超过表1的规定
表1轮廓表的最大允许误差
数显式
指针式
分度值/mm
最大允许误差/um
最大允许误差/mm
分辨力/μm
0.01 0.002
0. 1 1
±0.014 ±0.006
±5
4.6 重复性
轮廓表的重复性一般不大于表2的规定
表2轮廓表的重复性
指针式
数显式
分辨力/μm
重复性/μm
分度值/mm
重复性/mm 0.005 0.002
0. 1 1
0. 5 2
0.01 0.002
注：校准不判断合格与否，上述计量特性要求仅供参考。
5 校准条件 5.1 环境条件
校准轮廓表的室内温度为（20十5）℃。校准前：轮廓表与测量标准平衡温度时间不少于2h，相对湿度为40%～85%。 5.2 校准项目和校准用标准器
校准项目和校准用标准器见表3。
表3校准项目和校准用标准器
序号 1 2 3 4 5 6
校准项目
技术要求
表面粗糙度比较样块MPE：+12%～一17%
基座测量面的表面粗糙度
表面粗糙度测量仪MPE：土10% 刀口尺MPEV：1um、2级平晶
平面度
针尖宽度和触针圆锥角
万能工具显微镜MPEV：1μm+10-5L、土1
测量力示值误差重复性
测力仪MPE：土2% 2级量块、2级平面平晶 2级量块、2级平面平晶
3
