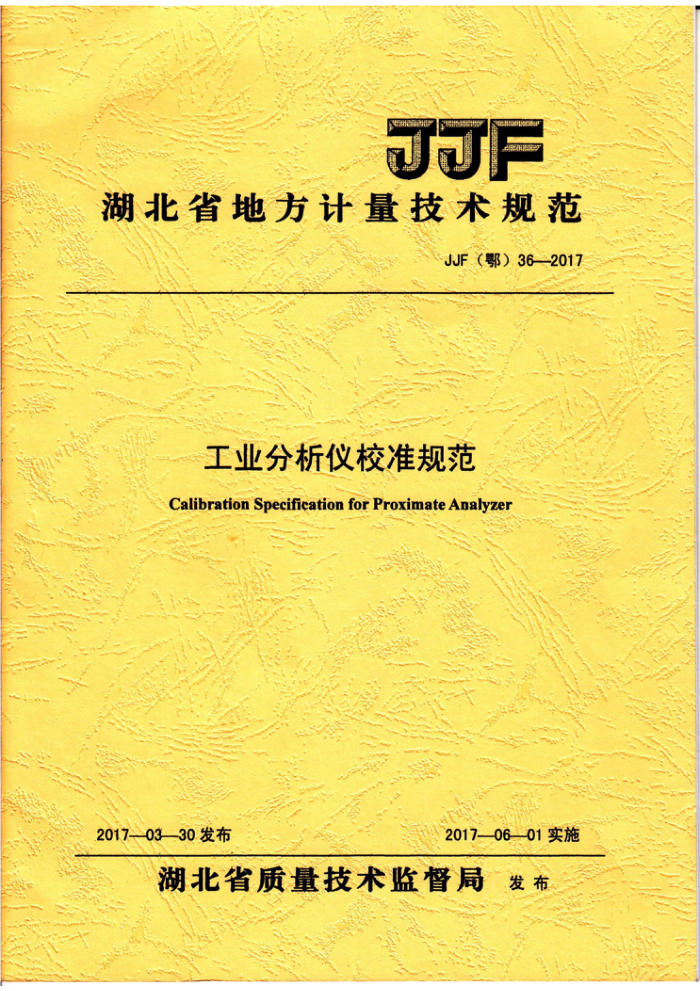

JJF
湖北省地方计量技术规范
JJF（鄂）36—2017
工业分析仪校准规范 Calibration Specification forProximateAnalyzer
2017—03—30发布
2017—0601实施
湖北省质量技术监督局 发布 JJF（鄂）36-2017
工业分析仪校准规范 Calibration Specification for Proximate Analyzer
JJF（鄂）36-2017
归口单位：湖北省质量技术监督局起草单位：湖北省计量测试技术研究院
本规范由起草单位负责解释 JJF（鄂）36-2017
本规范主要起草人：
孟盈（湖北省计量测试技术研究院）朱泾（湖北省计量测试技术研究院）李腾（湖北省计量测试技术研究院）石曙光（湖北省计量测试技术研究院） JJF（鄂）36-2017
目录
引言 1范围. 2引用文件.. 3术语和计量单位. 3.1空气干燥基. 3.2干燥基 3.3一般分析试验煤样水分 3.4灰分.. 3.5挥发分.. 4概述... 5计量特性. 5.1灰分及挥发分示值误差 5.2水分、灰分及挥发分重复性 5.3衡量装置计量特性 6校准条件.... 6.1环境条件.. 6.2码... 6.3标准物质. 7校准项目和校准方法. 7.1灰分及挥发分示值误差. 7.2水分、灰分及挥发分重复性、 7.3衡量装置示值误差 7.4衡量装置重复性 8校准结果表达... 9复校时间间隔.. 附录A（校准原始记录参考格式）附录B（校准证书（内页）参考格式）附录C（示值误差的不确定度评定示例）
(II) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (3) (3) (3) (3) (4) (4) (4) (5) (5) (5) (6) (7) (8) (10) (11)
. JJF（鄂）36-2017
引言
本规范以JJF1071-2010《国家计量校准规范编写规则》、JJF1001-2011《通用计量术语及定义》和JJF1059.1-2012《测量不确定度评定与表示》的规定为依据进行编写。
本规范主要参考了国家标准GB/T30732-2014《煤的工业分析方法仪器法》 GB/T212-2008《煤的工业分析方法》、GB/T29164-2012《煤炭成分分析和物理特性测量标准物质应用导则》和JJG1036-2008《电子天平检定规程》的有关校准方法和技术指标。附录A、B、C均为资料性附录。
本规范为首次制定。
I JJF（鄂）36-2017
工业分析仪校准规范
1范围
本规范适用于煤的自动工业分析仪的校准，包括水分、灰分、挥发分项目的校准，对于其他项目或非自动的工业分析系统的校准，可参照本规范执行。 2 引用文件
本规范引用了下列文件： JJG1036-2008电子天平检定规程 GB/T212-2008煤的工业分析方法 GB/T3715-2007煤质及煤分析有关术语 GB/T29164-2012煤炭成分分析和物理特性测量标准物质应用导则 GB/T30732-2014煤的工业分析方法仪器法凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引
用文件，其最新版本适用于本规范。 3术语和计量单位，
3.1空气干燥基（ad）airdriedbasis
与空气湿度达到平衡状态的煤为基准。
3.2干燥基（d）drybasis
即干基，以假象无水状态的煤为基准。
3.3一般分析试验煤样水分（Mad）moistureinthegeneralanalysistestsample
即空气干燥煤样水分，在规定条件下测定的一般分析煤样水分，单位以所占一般分析试验煤样的质量分数（%）表示。 3.4灰分（A）ash
煤样在规定条件下完全燃烧后所得的残留物，单位以所占规定状态煤样的质量分数（%）表示。 JJF（鄂）36-2017
3.5挥发分（V）volatilematter
煤样在规定条件下隔绝空气加热，并进行水分校正后的质量损失，单位以所占规定状态煤样的质量分数（%）表示。 4概述
煤的工业分析指水分、灰分、挥发分、固定碳四个项目分析的总称。工业分析仪（下称仪器）采用热重分析法，在规定的条件下称量受热过程中的试样质量，从而测定煤等有机物中的灰分和挥发分等含量，固定碳由测得的灰分、挥发分和水分计算得出。其主要特点是整个测试过程由计算机控制自动完成。仪器由加热装置、称量装置、数据采集处理系统组成。该仪器是常用的煤炭化验设备之
o
5计量特性 5.1灰分及挥发分示值误差
灰分及挥发分示值误差用干燥基示值误差表征，计量性能指标见表1。 5.2水分、灰分及挥发分重复性
水分、灰分及挥发分重复性用空气干燥基重复性表征，计量性能指标见表1。
表1工业分析仪的示值误差及重复性指标
计量性能指标
校准项目
灰分质量分数（%）
>30.0 ±1.00 0.40
<15.0 ±0.50 0.16
15.0~30.0 ±0.70 0.24
灰分(Aa)示值误差（%）
灰分(Aad)重复性（%)
挥发分质量分数（%）
>40.0 ±1.40 0.64
20.0~40.0 ±1.00 0.40
<20.0 ±0.80 0.24
挥发分(Va)示值误差（%)
挥发分(Vad)重复性（%)
水分质量分数（%）
2 JJF（鄂）36-2017
<5.0
5.0~10.0
>10.0 0.32
水分(Mad)重复性（%) 5.3衡量装置计量特性
0.24
0.16
5.3.1分度值（d）
指相邻两个示值之差，应不超过0.1mg。 5.3.2衡量装置示值误差
加载或卸载时各载荷点的示值误差应不超过表2中技术要求。 5.3.3衡量装置重复性
同一载荷多次称量间的极差值为重复性，应不超过表2中相应载荷示值误差技术要求的绝对值。
表2工业分析仪衡量装置的技术要求
载荷m（以分度值d表示）
衡量装置示值误差
0≤m≤5×105 5×105 不超过+5d
不超过+10d 不超过±15d
注：以上指标不是用于合格性判别，仅供参考。
6 校准条件 6.1环境条件 6.1.1仪器工作环境应整洁，无烟尘、扬尘存在：应无强磁场、振动源与腐蚀性气体存在。 6.1.2环境温度：（5~35）℃。 6.1.3相对湿度：≤85%。 6.1.4电源：电压（220土22）V；频率（50土1）Hz；动力电源配线应符合仪器最大功率的使用要求。 6.2码：其扩展不确定度（k-2）不得大于被校衡量装置在该载荷下最大允许误差绝对值的1/3，磁性应符合JJG99-2006《码》检定规程中规定的相应要求，
3
