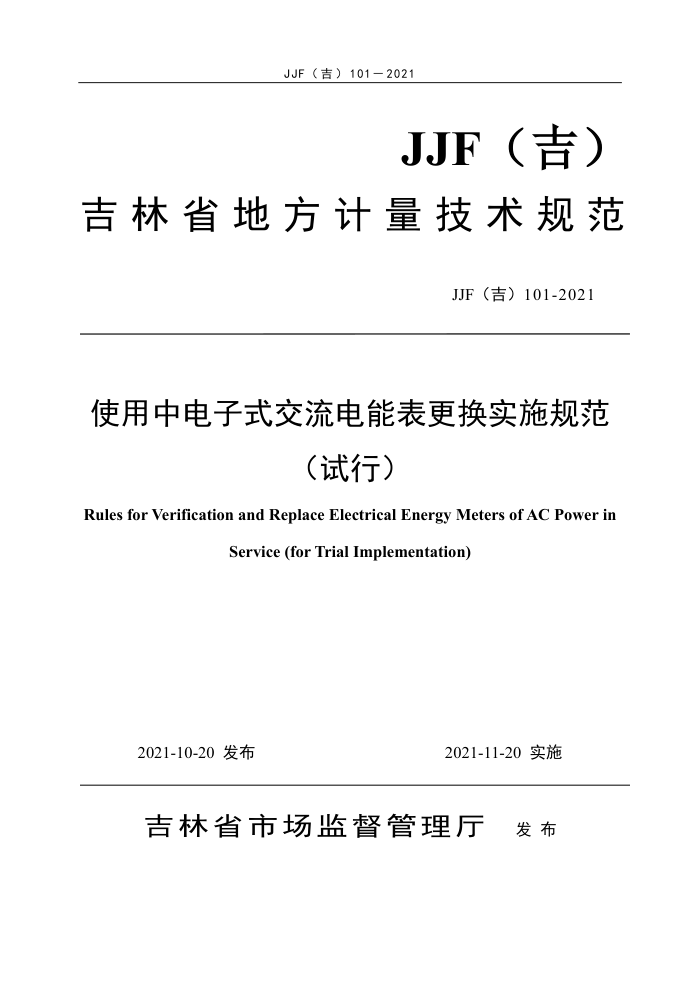

JJF（吉）101-2021
JJF（吉）
吉林省地方计量技术规范
JJF（吉）101-2021
使用中电子式交流电能表更换实施规范
(试行)
Rules for Verification and Replace Electrical Energy Meters of AC Power in
Service (for Trial Implementation)
2021-11-20实施
2021-10-20发布
吉林省市场监督管理厅 发布 JJF（吉）101—2021
使用中电子式交流电能表更换实施规范（试行） Rules for Verification and Replace Electrical Energy Meters ofACPowerin Service (for Trial Implementation)
JJF（吉）101—2021
归口单位：吉林省市场监督管理厅主要起草单位：国网吉林省电力有限公司
国网吉林省电力有限公司营销服务中心
吉林省计量科学研究院长春市计量检定测试技术研究院吉林省产品质量监督检验院吉林省标准研究院
本规范委托国网吉林省电力有限公司营销服务中心解释。 JJF（吉）101－2021
本规范主要起草人：
吴刚（国网吉林省电力有限公司）唐伟宁（国网吉林省电力有限公司营销服务中心）
贾青柏（国网吉林省电力有限公司营销服务中心）
姜瀚书（国网吉林省电力有限公司营销服务中心）
周宇（吉林省计量科学研究院）付雷（长春市计量检定测试技术研究院）杨金元（吉林省产品质量监督检验院）魏薇 (吉林省标准研究院）
参加起草人：
都明亮（国网吉林省电力有限公司营销服务中心）
钟树海（国网吉林省电力有限公司）
周力威（国网吉林省电力有限公司）
杨建荣（国网吉林省电力有限公司）
李文峰（国网吉林省电力有限公司）
孔凡强（国网吉林省电力有限公司营销服务中心）
鞠默欣（国网吉林省电力有限公司营销服务中心）
刘璐（国网吉林省电力有限公司营销服务中心）付 帅（吉林省计量科学研究院） JJF（吉）101－2021
目录
范围
2 规范性引用文件 3 术语和定义
技术要求 4.1标志 4.2外观 4.3基本误差 4.4潜动. 4.5起动. 4.6仪表常数 4.7时钟日计时误差 4.8交流电压试验 4.9电能表批的极限质量水平
4
5 检定要求，
5.1检定条件， 5.2其他影响量 5.3计量标准器及主要配套设备 5.4检定项目. 5.5检定方法 5.6结果处理 5.7周期调整
5
5
6
12
12
6状态更换流程 7持续监督附录A电能表批的检定结果附录B使用中电子式交流电能表计量失准判定方法
12
13
14 JJF（吉）101－2021
引言
JF1071-2010《国家计量检定规范编写规则》、JJF1001-2011《通用计量术语及定义》共同构成本规范制定工作的基础性系列计量技术法规。
为加强对使用中电子式交流电能表更换的管理，明确法定状态更换的工作流程，维护电力能源贸易的公平、保护生态环境、节约社会资源，特制定《使用中电子式交流电能表更换实施规范》 》（以下简称“规范”）。
本规范为首次制定，配合《吉林省使用中电子式交流电能表更换实施方案》使用。 使用中电子式交流电能表更换实施规范
1范围
本规范适用于使用中的直接接入或经互感器接入方式测量居民、公建配套、小型工商业等用户电能的1级和2级单、三相电子式交流电能表（以下简称电能表）状态更换及失准更换。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注
日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2828.2计数抽样检验程序第2部分：按极限质量（LQ）检索的孤立批检验抽样方案
DL/T448电能计量装置技术管理规程 JJG596电子式交流电能表 JG597交流电能表检定装置 JJF1139计量器具检定周期确定原则和方法
3术语和定义
3.1电能表批
为实施统计抽样需要，将汇总起来的具有相同生产厂、型号、规格、型式批准文件，
且电能表最后检定年份相互间不超过1年在网运行的电能表的全体。 3.2状态更换
针对每批使用中电能表运行状态组织的更换。 3.3计量失准
使用中电能表发生计量功能失效或计量误差超差。 3.4失准更换
针对每只使用中电能表，通过远程监测、智能诊断等方式，判定为计量失准的电能表组织的更换。
1 3.5运行误差
使用中电能表在现场运行条件下的计量误差。
4 技术要求
4.1标志
电能表铭牌或显示单元应能够辨识到下列信息： a）名称和型号； b）制造厂名； c）制造计量器具许可证标志和编号或计量器具型式批准标志和编号； d）产品所依据的标准； e）顺序号和制造年份； f）参比频率、参比电压、参比电流和最大电流； g）仪表常数； h）准确度等级； i）计量单位。
4.2外观
外观检测要求： a）仪表外观完好，内部无杂物，按钮正常： b）电能显示清晰，能够准确读数： c）封印应完好无损。
4.3基本误差
电能表的基本误差用相对误差表示。在规定的参比条件下，电能表的基本误差限应满足表1和表2规定。
如果电能表应用于测量双向电能，则表1和表2中的规定适用于每一方向的电能测
量。
表1和表2规定的基本误差限均为JJG596要求的80%。
表1单相电能表和平衡负载时三相电能表的基本误差限
电能表准确度等级
直接接入的电能表 经互感器接入的电能表③
2
1
功率因数②
基本误差限/%
负载电流1①
2 0.02/≤1<0.051h 0.05In≤I≤Imax
0.05b≤|<0.1/b 0.1b≤I≤Imax
±1.2 ±0.8 ±1.2 ±1.2 ±0.8 ±0.8
±2.0 ±1.6 ±2.0
1
0.5L 0.8C 0.5L 0.8C
0.05/≤<0.1/
0.1≤<0.2lb
cos
±1.6
0.2l ≤I≤ Imax
0.1In≤I≤Imax
注: ①B一基本电流；Imax一最大电流；I一经电流互感器接入的电能表额定电流。 ②角是星形负载支路相电压与相电流间的相位差；L一感性负载，C一容性负载。 ③经互感器接入的宽负载电能表（Imax≥4l）[如3风.5(6)A]，其计量性能仍按确定。
表2不平衡负载时三相有功电能表的基本误差限
电能表准确度等级 1
直接接入的电能表
经互感器接入的电能表 每组元件功率因
2
数cosq?
基本误差限/%
负载电流1
0.05I≤I≤Imax 0.1In≤I≤Imax
0.1b≤I≤Imax 0.2/b≤I≤ Imax 注: ①不平衡负载是指三相电能表电压线路加对称的三相参比电压，任一相电流线路通电流，其余各相电流线路无电流。
±1.6 ±1.6
±2.4 ±2.4
1 0.5L
②角6指加在同一组驱动元件的相（线）电压与电流间的相位差。cos0适用于有功电能表
4.4潜动
电流线路不加电流，电压线路施加115%的参比电压，电能表的测试输出在规定的
时限内不应产生多于一个的脉冲。 4.5起动
在参比频率、参比电压和coso=1的条件下，电流线路通以表3规定的起动电流（三相电能表各相同时加电压、通起动电流），在规定的时限内电能表应能起动并连续记录。
如果该电能表为用于双向电能测量仪表，则该试验应用于每一个方向的电能测量。
表3单相和三相电能表的起动电流
类别
电能表准确度等级
3
