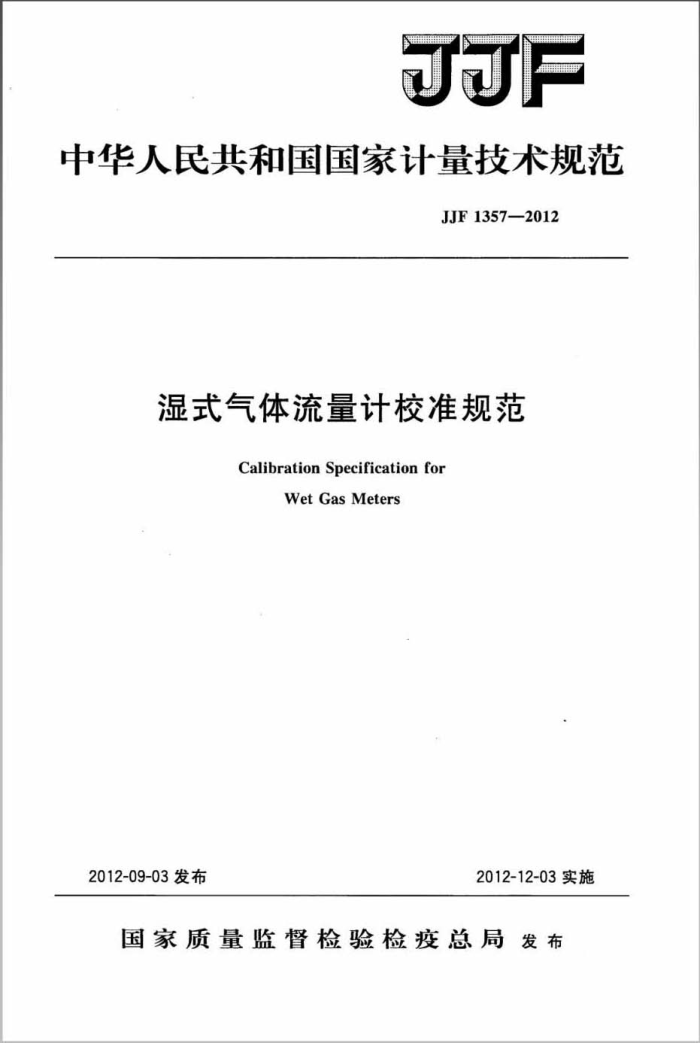

JJF
中华人民共和国国家计量技术规范
JJF1357—2012
湿式气体流量计校准规范
Calibration Specification for
Wet Gas Meters
2012-09-03发布
2012-12-03实施
国家质量监督检验检疫总局发布 JJF1357—2012
湿式气体流量计校准规范
JJF1357—2012
Calibration Specification for
Wet Gas Meters
归口单位：全国流量容量计量技术委员会主要起草单位：重庆市计量质量检测研究院
北京市计量检测科学研究院浙江省计量科学研究院
参加起草单位：重庆三协益新仪器仪表有限公司
重庆巨创计量设备股份有限公司中国测试技术研究院
本规范由全国流量容量计量技术委员会负责解释 JJF1357—2012
本规范主要起草人：
廖新（重庆市计量质量检测研究院）杨有涛（北京市计量检测科学研究院）沈文新（浙江省计量科学研究院）
参加起草人：
李绍谷（重庆三协益新仪器仪表有限公司）吴明清（重庆市计量质量检测研究院）傅斌（重庆巨创计量设备股份有限公司）潘光玲（中国测试技术研究院） JJF1357—2012
目 录
引言 1范围 2引用文件 3术语和计量单位 3.1术语· 3.2计量单位 4概述· 4.1工作原理 4.2用途… 4.3结构· 5计量特性 5.1 修正因子的扩展不确定度 5.2示值误差的扩展不确定度 6校准条件 6.1环境条件 6.2主标准器及配套设备· 7校准项目和校准方法 7.1米 校准项目 7.2校准方法 8校准结果的表达 9复校时间间隔附录A校准记录的参考格式附录B校准证书的（内页）参考格式附录C不确定度评定实例
(I) (1) (1) (1) (1) (2) (2) (2) (2) (2) (3) (3) (3) (3) (3) (4) (4) (4) (4) (9) (9) (10) (12) (13)
T JJF1357—2012
引言
本规范参照国际法制计量组织（OIML）的国际建议OIMLR137-1&.2：2012《气体流量计》（GasMeters），并结合我国湿式气体流量计的生产、使用和校准现状进行制定，主要的技术指标参照了国际建议编写。
本规范所用术语，除在本规范中专门定义的外，均采用JJF1001《通用计量术语及定义》和JJF1004《流量计量名词术语及定义》。
根据JF1071—2010《国家计量校准规范编写规则》第3.1、3.2条，本规范将示值误差的扩展不确定度、修正因子和修正因子的扩展不确定度列为计量性能并作为计量校准的主要工作。
本规范引用了JJG643《标准表法流量标准装置》对标准气体流量计和JJG633 《气体容积式流量计》对工作用湿式气体流量计的检定要求。
-
本规范是首次制定使用。
ⅡI JJF1357—2012
湿式气体流量计校准规范
1范围
本规范适用于湿式气体流量计的校准。
2引用文件
本规范引用了下列文件： JJG633—2005气体容积式流量计 JJG643—2003标准表法流量标准装置 JJF1001通用计量术语及定义 JF1004流量计量名词术语及定义 OIMLR137-1&2：2012气体流量计（GasMeters）凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位 3.1术语 3.1.1湿式气体流量计wetgasmeter
依靠密封液将进出气端完全隔离开的容积式气体流量计。 注：根据使用特点，将湿式气体流量计分为两种：
1）定点使用的湿式气体流量计：只在固定的流量点使用的湿式气体流量计。 2）非定点使用的湿式气体流量计：在流量范围内任意流量点均可使用的湿式气体流量计。
3.1.2鼓轮drum
鼓轮是湿式气体流量计的机芯，它是一端被中间有孔的端盖盖住的形状如鼓的圆筒。 3.1.3回转体积cyclicvolume
湿式气体流量计鼓轮完成一个工作循环所通过的气体体积。
3.1.4计量室measurementroom
在鼓轮内部由呈螺旋状的叶片分割而成的、在理论上容积相等的腔体。 3.1.5吹人（出）管blow-in（out）tube
吹人（出）管是弯曲的金属管，它一端连接外壳上的进（出）气口，另一端通过鼓轮端盖上的圆孔插到鼓轮中，将气体吹人（出）计量室。 3.1.6修正因子correctionfactor
通过湿式气体流量计的气体体积实际值与湿式气体流量计示值之比。
3.1.7平均修正因子averagecorrectionfactor
在某一校准流量点多次测量所得修正因子的平均值。
1 JJF1357-2012
3.1.8分辨力resolution
指示装置上能分辨的最小的有意义的值。 注： 1对数字式指示装置，最小的有意义的值为最后一个数字的变化量。 2对机械式指示装置，最小的有意义的值为两分度间隔的1/2。
3.1.9测量体积measurementvolume
在校准和使用时，通过湿式气体流量计的最小气体体积。 3.1.10脉冲当量pulseequivalent
湿式气体流量计输出的单位脉冲信号所代表的体积量。 3.2计量单位 3.2.1体积单位：立方米，符号m；或升，符号L。 3.2.2流量单位：立方米每小时，符号m/h；或升每分钟，符号L/min。 3.2.3压力单位：帕［斯卡]，符号Pa；或千帕，符号kPa。 3.2.4温度单位：摄氏度，符号℃；或热力学温度：开尔文，符号K。 4概述
1
4.1工作原理
当被测气体通过湿式气体流量计时，在湿式气体流量计的进出气端形成差压。差压迫使鼓轮转动，从而使气体逐次充满计量室。计量室离开液面时充气，进入时密封液将气体排出。鼓轮每转一圈，每个计量室将被气体充满和排空一次。由于计量室的容积是一定的，因此记录计量室被充满和排空的循环次数，可得通过湿式气体流量计的气体累积流量。
1
4.2用途
湿式气体流量计根据使用状况可分两类：第一类是1.0级、1.5级，非定点使用的工作湿式气体流量计，多用于一般气体的
体积测量。
第二类是0.2级、0.5级，定点使用的标准湿式气体流量计，主要用于高准确度的气体体积测量或用于量值传递。 4.3结构
湿式气体流量计由外壳、鼓轮、吹入（出）管、计数器和密封液等组成，部分湿式气体流量计内部还安装有脉冲信号发生器，典型的湿式气体流量计结构如图1所示。
2 JJF1357—2012
吹入管 外壳 鼓轮
吹入管 前室 进气口 出气口
/
后室
度盘计数器
密封液
脉冲信号发生器
旋转方向
鼓轮
豆图1湿式气体流量计结构原理示意图
克
克
H
湿式气体流量计的外壳由进气口、排气口、注液口、排液口、水平仪、液位指示器、测温口和取压口等构成，
机械计数器包括齿轮传动机构、指针、度盘和字轮；电子计数器包括脉冲信号发生器、转换装置和显示部件。
脉冲信号发生器的作用是将气体体积量转化成脉冲信号，供二次仪表（包括计算机）使用。 5 计量特性 5.1 修正因子的扩展不确定度
标准湿式气体流量计修正因子的扩展不确定度见表1。
5.2示值误差的扩展不确定度
工作湿式气体流量计示值误差的扩展不确定度见表1。
表1修正因子或示值误差的扩展不确定度
扩展不确定度
类别
修正因子的扩展不确定度
示值误差的扩展不确定度
% <0.2 ≤0.5
%
标准湿式气体流量计
≤1.0 ≤1.5
工作湿式气体流量计
注：以上指标不是用于合格判据，仅供参考。
6 校准条件 6.1环境条件 6.1.1校准环境条件
3 JJF
