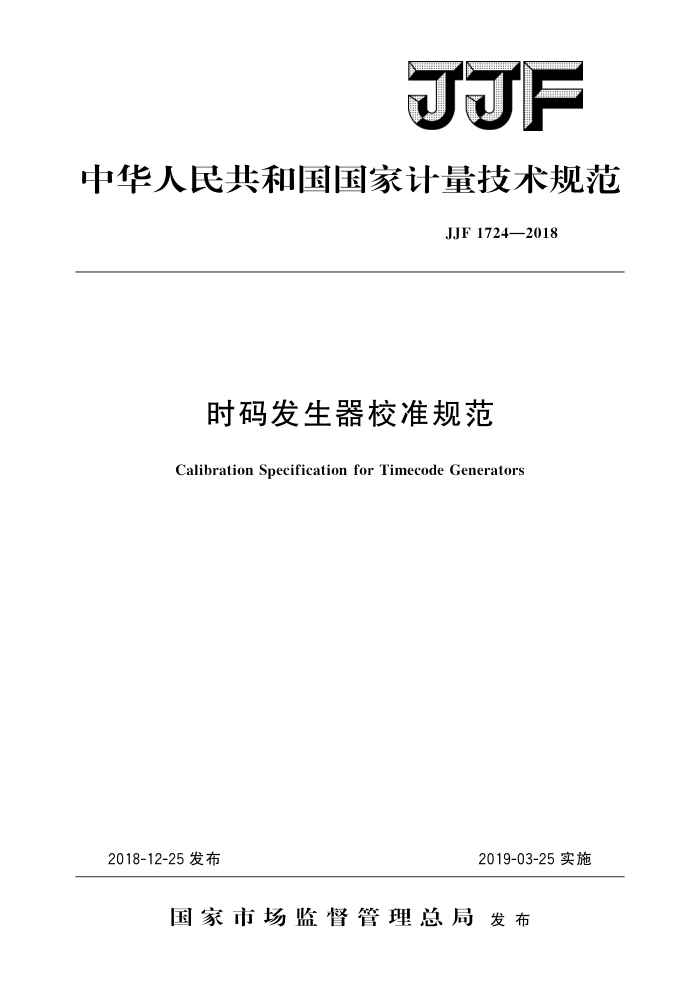

JJF
中华人民共和国国家计量技术规范
JJF 1724—2018
时码发生器校准规范
Calibration Specification for Timecode Generators
2018-12-25 发布
2019-03-25实施
国家市场监督管理总局发布 JJF1724—2018
时码发生器校准规范 Calibration Specificationfor
JJF 1724—2018
Timecode Generators
归口单位：全国时间频率计量技术委员会主要起草单位：北京无线电计量测试研究所
参加起草单位：工业和信息化部电信研究院
中国计量科学研究院
上海市计量测试技术研究院中国电子科技集团十所
本规范委托全国时间频率计量技术委员会负责解释 JJF1724—2018
本规范主要起草人：
张明 (北京无线电计量测试研究所) 张然 (北京无线电计量测试研究所)
参加起草人：
宋 跃（北京无线电计量测试研究所）周 波（工业和信息化部电信研究院）张爱敏（中国计量科学研究院）董莲 (上海市计量测试技术研究院) 杨 林（中国电子科技集团十所） JJF1724—2018
目
录
引言 1 范围. 2 引用文件： 3 术语和计量单位· 4 概述· 5 计量特性· 5.1 输出1PPS相对于标准时间偏差 5. 2 输出B码相对于标准时间偏差 5.3 时间保持偏差 5.4内时基性能 6 校准条件 6.1 环境条件： 6.2 测量标准及其他设备· 1 校准项目和校准方法· 7.1 校准项目· 7. 2 校准方法 8 校准结果表达. 9 复校时间间隔附录A 测量不确定度评定示例附录 B 原始记录格式附录 C 校准证书（内页）格式
(IⅡ) (1 ) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (6) (7) (8) (14) (17)
- JJF1724—2018
引言
本规范依据JJF10712010 ）《国家计量校准规范编写规则》编制。 本规范为首次发布。
II JJF1724—2018
时码发生器校准规范
1范围
本规范适用于产生1PPS、B（DC）码、B（AC）码时间信号的时码发生器的校准。
2 引用文件
本规范引用了下列文件： JJG180电子测量仪器内石英晶体振荡器 JJG292原子频率标准 JJG2007 时间频率计量器具检定系统表 JJF1180时间频率计量名词术语及定义 GJB2991AB时间码接口终端通用规范凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用本规范。 3术语和计量单位 3.1时间保持偏差time-keepingerror
时码发生器在正常跟踪锁定外部标准时间信号并达到产品说明书规定的伺服时间后，断开外部标准时间信号，使时码发生器工作在保持模式下，在其技术指标说明书规定的保持时间内输出的1PPS信号与标准时间的偏差最大值。单位为秒（s）。
4概述
时码发生器由标准时间信号接收单元、时间保持单元和时间频率信号产生单元组成。时码发生器通过接收BDS、GPS、GLONASS等GNSS信号解调解码获取标准时间信息，对本地时钟进行同步，并利用内时基进行时间保持，对外输出1PPS、B（AC) 码、B（DC）码等时间信号。
图1为时码发生器原理框图。
时间频率信号产生单元 1PPS产生模块
V
时间保持单元
标准时间信号接收单元
标准时间信息
本地时钟频率信号
时间信号
GNSS接收机
B(DC)码产生模块
内时基 额率信号 (晶振/钟)
B(AC)码产生模块
图1时码发生器原理框图
1 JJF1724—2018
时码发生器广泛应用于通信基站、智能变电站、铁路车辆段等民用部门，以及指挥所、技术阵地、靶场等军用部门，为用户提供准确的时间信号，保证各系统之间的时间统一。 5计量特性
5.1输出1PPS相对于标准时间偏差
±(100ns~20μs) 5.2输出B码相对于标准时间偏差
B（DC）码：±（100ns20μs） B（AC）码：±（1μs～20μs）
5.3时间保持偏差
士（5us1s）（保持时间24h） 5.4内时基性能
内时基为晶体振荡器时：
相对频率偏差：±（1×10-5～1×10-10） 1s频率稳定度：1×10-8～1×10-12 日老化率：±（1×10-6～1×10-11）
内时基为原子钟时：
相对频率偏差：±（2×10-10～5×10-11） 1S频率稳定度：5×10-112×10-12 日频率漂移率：±（1×10-11～1×10-13）
6校准条件 6.1环境条件 6.1.1环境温度：内时基为晶体振荡器时，（15～30）℃，校准过程中，环境温度波动在士2℃内；内时基为原子钟时，（18～25）℃，校准过程中，环境温度波动在 ±1℃内。 6.1.2环境相对湿度：≤80%。 6.1.3供电电源：交流电源：220×（1士10%）V，50×（1土2%）Hz。 6.1.4其他：周围无影响仪器设备正常工作的机械振动和电磁干扰。 6.2测量标准及其他设备 6.2.1参考时间源
1PPS信号相对于标准时间偏差：优于被校时码发生器1PPS信号相对于标准时间偏差的1/3。 6.2.2参考频率源
相对频率偏差：优于被校时码发生器相对频率偏差1个数量级。 1s频率稳定度：优于被校时码发生器1s频率稳定度1/3。 日频率漂移率（日老化率）：优于被校时码发生器日频率漂移率（日老化率）1个
2 JJF1724—2018
数量级。 6.2.3时间间隔计数器
时间间隔测量范围：1ns1s。 分辨力：≤1ns。
6.2.4示波器
通道数：2。 带宽：≥350MHz。 采样率：≥350MS/s。 时间测量最大允许误差：士0.2%。 注：内时基校准所用测量标准及设备参见JJG180《电子测量仪器内石英晶体振荡器》和JJG292
《原子频率标准》。
7 校准项目和校准方法
7.1 校准项目
校准项目见表1。
表1校准项目表校准项目名称外观及工作正常性
序号 1 2 3 4 5 6 7 8
校准方法的条款
7. 2. 1 7. 2. 2 7. 2. 3 7. 2. 4 7. 2. 5
输出1PPS相对于标准时间偏差输出B（DC）码相对于标准时间偏差输出B（AC）码相对于标准时间偏差
时间保持偏差
相对频率偏差 1s频率稳定度
7. 2. 6
内时基性能
日频率漂移率（日老化率）
7.2校准方法 7.2.1外观及工作正常性检查
目测被校时码发生器的外观及附件。仪器上应有仪器名称、型号、生产商、出厂编号和电源要求。电源开关、输人输出端口、功能设置开关和旋钮应有明确的识别标志。 开关和旋钮应灵活、可靠。输入输出端口牢固。专用接口、通讯线、转接头及电缆线应齐全。
按照要求将GNSS天线架设在开阔区域，周围高度角10°以上无障碍物遮挡；通电后，按其技术说明书规定的时间预热，被校时码发生器显示GNSS信号锁定正常后，用示波器观察各输出端口波形。结果记人附录B表B.1中。 7.2.2输出1PPS相对于标准时间偏差 7.2.2.13 按图2所示连接被校时码发生器和校准系统。参考时间源输出1PPS信号与
