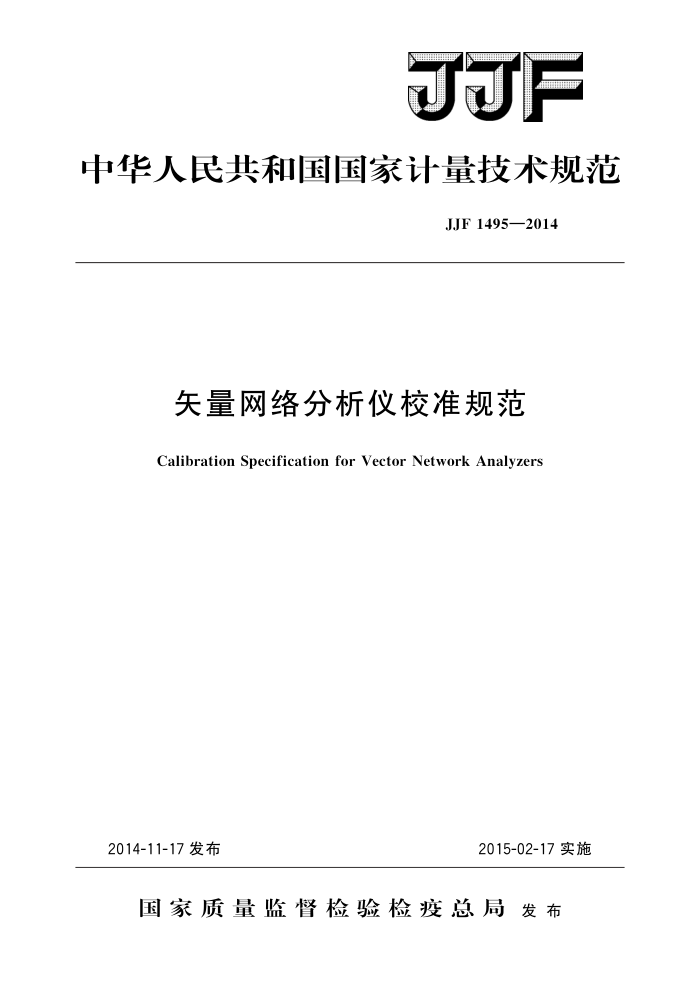

F
中华人民共和国国家计量技术规范
JJF1495—2014
矢量网络分析仪校准规范
Calibration Specification for Vector Network Analyzers
2015-02-17实施
2014-11-17发布
国家质量监督检验检疫总局发布 JJF1495—2014
矢量网络分析仪校准规范
JJF 1495—2014
Calibration Specification for Vector Network Analyzers
归口单位：全国无线电计量技术委员会起草单位：中国计量科学研究院
中国工程物理研究院计量测试中心
本规范委托全国无线电计量技术委员会负责解释 JJF1495—2014
本规范主要起草人：
刘欣萌（中国计量科学研究院）黄辉 （中国计量科学研究院）魏竹（中国工程物理研究院计量测试中心）
参加起草人：
张翠翠（中国工程物理研究院计量测试中心）王益（中国工程物理研究院计量测试中心） JJF1495—2014
目 录
(Ⅲ) (1 ) (1) (1 ) (1) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (4) (4) (5) (5) (6) (7) (7) (8) I
引言
范围 2 引用文件.. 3 术语和计量单位 3.1 外差式网络分析仪 3. 2 测试端口· 3.3 测试端口间串扰·· 3. 4 测试端口本底噪声 3.5 扫迹噪声. 3.6 动态准确度· 3. 7 校准件. 3.8 检验件.…· 4
概述 4.1用途? 4. 2 原理和结构 5计量特性. 5.1内部信号源频率范围. 5.2内部信号源功率范围 5.3 扫迹噪声范围· 5. 4 本底噪声范围. 5.5 串扰范围 5. 6 模值动态准确度范围. 5. 7 校准件特性范围. 5.8 散射参数测量范围 6校准条件 6.1 环境条件 6.2 测量标准及其他设备 7 校准项目和校准方法. 7. 1 校准项目一览表· 7. 2 外观及工作正常性检查： 7.3内部信号源频率.. 7. 4 内部信号源功率.. 7. 5 扫迹噪声： 7. 6 本底噪声 7. 7 串扰 JJF1495—2014
7.8 模值动态准确度 7.9 校准件特性·· 7.10散射参数测量准确度 8 校准结果的表达
(9) (12) (12) (14) (14) (15) (22) (26)
复校时间间隔. 附录A校准记录格式附录B 校准证书内页格式附录 C 主要项目测量不确定度评定
9
.
. *
II JJF1495—2014
引言
本规范依据JJF1071一2010《国家计量校准规范编写规则》和JJF1059.1一2012 《测量不确定度评定与表示》编制。
本规范主要针对频率范围为9kHz～50GHz的外差式矢量网络分析仪的校准方法进行了规定，校准项目包括：内部信号源频率、内部信号源功率、扫迹噪声、本底噪声、串扰、模值动态准确度、校准件特性、散射参数测量准确度等。并在附录中给出了扫迹噪声、本底噪声、模值动态准确度等主要校准项目的测量不确定度评定实例。
本规范为首次发布。
I JJF1495—2014
矢量网络分析仪校准规范
1范围
本规范适用于外差式矢量网络分析仪及使用扩展模块扩展了测量频率范围或测试端口数量的外差式矢量网络分析仪的校准。
2引用文件
本规范引用下列文件： IEEEStandard287精密同轴连接器标准（DC～110GHz）［StandardforPrecision
CoaxialConnectors(DCto11oGHz)
凡是注日期的引用文件，仅注日期的版本使用于本规范；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位
3.1外差式网络分析仪heterodynenetworkanalyzer
使用外差式或超外差式接收机的网络分析仪
3.2测试端口testport
矢量网络分析仪面板上用来与被测网络连接，输出和输入测试信号的端口。 3.3测试端口间串扰testportcrosstalk
用来描述不通过测试端口之间的连接路径，测试信号从一个测试端口泄漏到另一个测试端口的程度，常用单位是分贝（dB），简称串扰。 3.4测试端口本底噪声testportnoisefloor
用来描述等效到网络分析仪测试端口的输人噪声功率，常用单位是dBm，简称本底噪声。 3.5扫迹噪声tracenoise
用来描述在输入测试端口的测试信号较大，可忽略本底噪声的影响时，散射参数示
值（模值和相角）随时间的起伏。
注：扫迹噪声包括模值扫迹噪声和相位扫迹噪声，模值扫迹噪声常用单位是分贝（dB），相位扫迹噪声常用单位是度（°）。 3.6动态准确度dynamicaccuracy
用来描述网络分析仪测量测试端口人射功率时，其测量准确度依赖于被测信号（频率、功率）的程度，常用单位是分贝（dB）。 3.7校准件calibrationkit
用于矢量网络分析仪系统误差自校准的一组标准器，自校准方法不同，标准器的组成也随之不同。 3.8检验件verificationkit
1 JJF1495—2014
用于检验矢量网络分析仪自校准后测量能力的一组标准器本规范中的术语定义只适用于本规范。没有特别注明的话，本规范中所使用的术语
和定义均是相对于测试端口定义的。
4概述 4.1用途
矢量网络分析仪是主要用于进行微波器件网络参数测量的一种仪器，可直接以扫频的方式测量单端口和多端口器件的复数散射参数，并可以换算成其他网络参数，如电压驻波比、阻抗、相移和群时延等。 4.2原理和结构
矢量网络分析仪通常由信号源单元、信号分离单元、接收机单元、数字控制及显示部分组成，一般采用测量复数入射电压与复数出射电压比的方法，计算散射参数。仪器由内嵌式计算机控制，对被测参数进行系统误差的修正和转换。
矢量网络分析仪主要用于测量电信号传播路径或电子元器件的散射参数。还可用于测量阻抗的模（21）、相位角（の）等参数。
矢量网络分析仪一般有两个测试端口，也有单端口、三端口或更多端口的形式。测试端口一般为同轴金属接头，随测量频率范围的不同，有精密7mm、N型、3.5mm、 2.92mm、2.4mm和1.85mm等型式，具体型式可参见IEEEStandard287。 5计量特性
5.1内部信号源频率范围
9 kHz~50 GHz. 5.2内部信号源功率范围
-110dBm~20dBm。 5.3扫迹噪声范围
模值（0～0.1）dB，相位（0～1）°。 注：由于扫迹噪声与失量网络分析仪的接收机中频带宽有关，也与接收到的测试信号功率有关，
这里的测量范围是在中频带宽为1kHz，接收到的测试信号功率为一15dBm时给出的。
5.4本底噪声范围
（-140~-60）dBm。 注：由于本底噪声与失量网络分析仪的接收机中频带宽有关，不同中频带宽下的本底噪声测量
范围不同，这里的测量范围是在中频带宽为10Hz时给出的。
5.5串扰范围
（-150～—70）dB。 5.6模值动态准确度范围
在（一70～10）dBm的动态范围内，模值动态准确度（0～1）dB。 5.7校准件特性范围
开路器：反射系数模值不大于1，相角一180°~180°；
2
