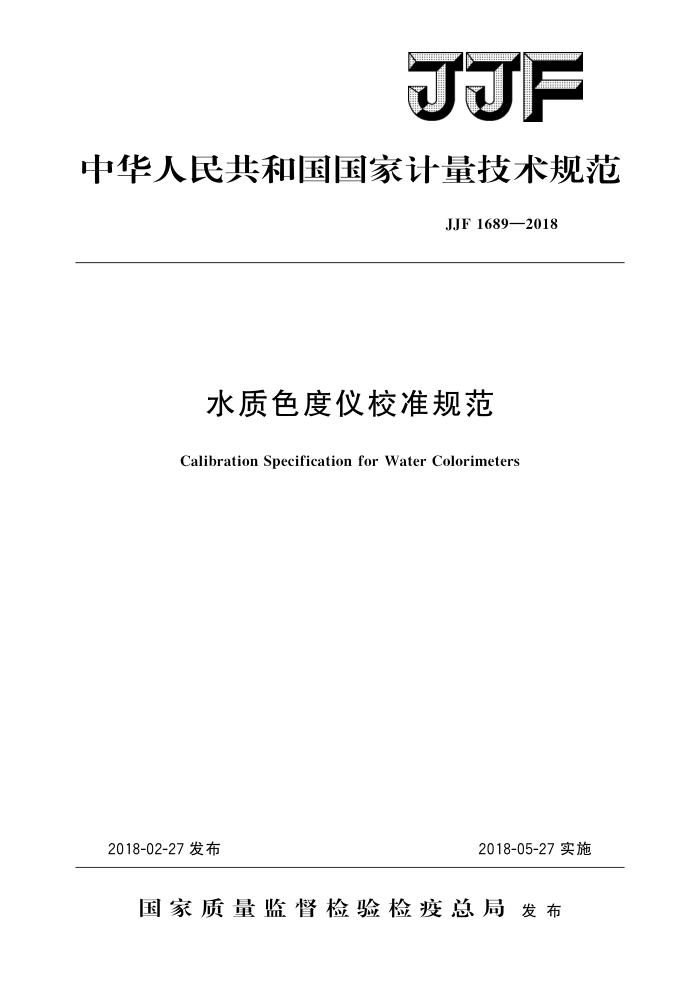

F
中华人民共和国国家计量技术规范
JJF1689—2018
水质色度仪校准规范
Calibration Specification for Water Colorimeters
2018-05-27实施
2018-02-27发布
国家质量监督检验检疫总局发布 JJF1689—2018
水质色度仪校准规范 Calibration Specificationfor
JJF 1689—2018
Water Colorimeters
归口单位：全国光学计量技术委员会主要起草单位：河北省计量科学研究所
河南省计量科学研究院
参加起草单位：上海昕瑞仪器仪表有限公司
河北省计量监督检测院
本规范委托全国光学计量技术委员会负责解释 JJF1689—2018
本规范主要起草人：
蔡宗霖 （河北省计量科学研究所）孙晓萍 （河南省计量科学研究院）孙惟 （河北省计量科学研究所）
参加起草人：
朱汉飞 （上海昕瑞仪器仪表有限公司）王永浩 （河北省计量科学研究所）毕丽新 （河北省计量监督检测院）李琛 （河南省计量科学研究院） JJF1689—2018
目
录
引言
(IⅡ) (1 ) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (3) (4) (4) (5) (6) (7) (10) (11)
范围 2 引用文件， 3术语和计量单位· 3.1术语.. 3.2计量单位 4 概述· 5
1
计量特性 5. 1 数显仪器的零点漂移 5.2 示值误差· 5.3 数显仪器的重复性· 6 校准条件： 6.1 环境条件： 6.2测量标准及其他设备
校准项目和校准方法· 7. 1 校准前的检查和准备. 7. 2 数显仪器的零点漂移·· 7. 3 示值误差 7. 4 数显仪器的重复性· 8 校准结果表达 9
复校时间间隔，附录A 校准原始记录推荐格式附录 B 校准证书内页推荐格式附录 C 测量结果的不确定度评定示例附录 D 系列标准溶液的配制附录E 光谱光度法测量目视仪器的色盘色片
I JJF1689—2018
引言
本规范依据JJF1001一2011《通用计量术语及定义》、JJF1059.1一2012《测量不确定度评定与表示》、JJF1094一2002《测量仪器特性评定》和JJF1071一2010《国家计量校准规范编写规则》编制。
根据水质色度仪的实际情况，本规范的制定参照采用ISO7887：2011《水质 颜色的检测》（Waterquality一Examinationanddeterminationofcolor）中的方法D：天然水颜色测量的目视法，
本规范为首次发布。
II JJF1689—2018
水质色度仪校准规范
1范围
本规范适用于采用铂钻单位的水质色度仪的校准。
2 引用文件
GB/T6682一2008分析实验室用水规格和试验方法 GB/T11903水质色度的测定 ISO7887：2011水质颜色的检测（WaterqualityExaminationanddetermina
tionof color)
凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位
3.1术语 3.1.1铂钻单位Pt-Counit，PCU
含有规定浓度的铂［以氯铂（IV）酸盐离子形式」和氯化钻钴（IⅡ）六水合物的溶液的颜色单位。每升含有1mg铂［以氯铂（IV）酸盐离子形式」和2mg六水合氯化钻（Ⅱ）的铂钴溶液的色度为1度。 3.2计量单位
水质色度的常用单位为度，其他单位还有毫克铂每升、铂-钴、铂钴单位、黑曾，单位符号分别为mgPtL-1、Pt-Co、PCU、Hazen，其换算关系如下：
1度=1mgPtL-1=1Pt-Co=1PCU=1Hazen 4概述
水质色度仪是根据GB/T11903中规定的铂钻比色法来测定水的颜色的测量仪器，主要用于清洁水、轻度污染并略带黄色调的水、比较清洁的地面水、地下水和饮用水的色度检测。按其工作原理和方式，水质色度仪（以下简称仪器）可分为目视仪器和数显仪器
目视仪器的光源光线经透射或反射后，自比色管底部向上通过液柱，目视对比左右视场的颜色，与被测水样最匹配的色盘色片所代表的值即为水样的色度值。目视仪器如图1所示，一般由光源、光源修正系统、色盘色片组、样品槽、观察目镜等组成，通常配有比色管。
数显仪器根据朗伯-比尔定律，当一束平行单色光通过含有吸光物质的水样后，光的一部分被吸收，吸收层厚不变时，吸光度与吸光物质的浓度成正比，通过光电检测器将光信号转换为电信号，经微处理器后显示水样的色度。数显仪器如图2所示，通常由光源、分光系统、样品池、光电检测器、显示装置等部分组成。
1 JJF1689—2018
比色管
光源修正系统
光源
观察目镜
色盘色片组
图 1 目视仪器主要部件示意图
显示装置
光源
分光系统
样品池
光电检测器
图2 数显仪器主要部件示意图
5计量特性 5.1 数显仪器的零点漂移
应符合表1的要求。
单位：度
表1 数显仪器的零点漂移
分辨力 M0.5 >0.5
零点漂移 ±0. 5
±1
5. 2 示值误差
应符合表2的要求。
单位：度
表2水质色度仪的示值误差
测量范围 (0~40) [40～70]
最大允许误差
±5 ±10
5.3 数显仪器的重复性
般不大于3%。 注：以上指标不是用于仪器的符合性判定，仅供参考。
6 校准条件
6.1环境条件 6.1.1 环境温度：（20士5）℃，相对湿度：不大于85%。 6.1.2 供电电源：AC（220士22）V，（50士1）Hz。 6.1.3采用目视法时，校准人员无色盲或色弱情况 6.1.4 周围环境洁净、无灰尘，无影响仪器校准结果的强光。 6.2 测量标准及其他设备 6.2.1 色度溶液标准物质：标准值500度，扩展不确定度不大于5度（k=2），国家计量行政部门批准的有证标准物质。 2 JJF1689—2018
6.2.2玻璃量器：符合A级要求。 6.2.3秒表：分度值0.15。
7 校准项目和校准方法 7.1校准前的检查和准备
检查确认仪器各紧固件紧固良好，调节旋钮、按键、开关均能正常工作，定位准确、无卡滞等影响计量特性及功能的缺陷，附件齐全。所配比色皿（管）透光面洁净，无影响测量的瑕疵。数显仪器的测量结果清晰、完整。目视仪器的光学视场清晰，底色均匀、一致，分界线无挡光和倾斜现象。
接通仪器电源，按仪器使用说明书要求进行预热、校正，使仪器处于工作状态。参照附录D配置校准用系列标准溶液。 7.2数显仪器的零点漂移
选用仪器的最小量程，用GB/T6682一2008规定的一级水调好零点，每隔5min 记录仪器的示值，持续观测15min，取偏离初始零点最大的值，按式（1）计算仪器的零点漂移：
△Ca=Cmax-Co
(1)
式中： AC 仪器的零点漂移，度； Cmax1 偏离初始零点绝对值最大的值，度； C。一仪器的初始零点，度。
7.3示值误差 7.3.1目视仪器
根据客户要求选择校准点（客户无明确要求时，至少选择3个校准点）。将标准溶液缓缓注人比色管至刻线处，注人时应避免产生气泡。将装有标准溶液的比色管放人仪器样品槽，转动色盘色片组，观察左右视场的颜色变化。当视场中色盘色片的颜色与标准溶液的颜色一致或最接近时，色盘色片的值即为被测标准溶液的测量值。每个校准点测量2次取平均值作为测量结果，按式（2）计算仪器的示值误差。
AC=Ca-C.
(2)
式中： AC—仪器的示值误差，度； C.——测量的平均值，度； C。一一标准溶液的标准值，度。 注：也可采用光谱光度测色法测量色盘色片的铂钻色度值（见附录E）。
7.3.2数显仪器
选用色度值分别在仪器量程20%、50%、80%左右的标准溶液，每个溶液测量
3次。按式（2）分别计算仪器的示值误差。 7.4数显仪器的重复性
选用色度值在仪器量程范围约80%处的标准溶液，连续重复测量6次，记录每次
3
