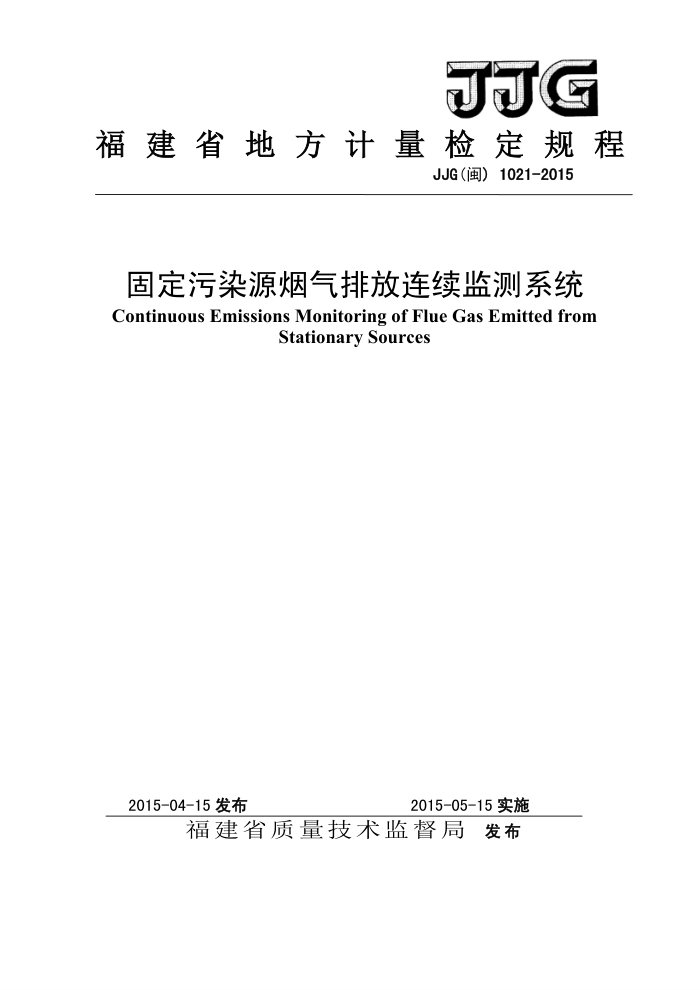

JJG
福建省地方计量检定规程
JJG（闽）1021-2015
固定污染源烟气排放连续监测系统 Continuous Emissions Monitoring of Flue Gas Emitted from
Stationary Sources
2015-04-15发布
2015-05-15实施
福建省质量技术监督局发布 JJG（闽)1021-2015
固定污染源烟气排放
JJG(闽）1021-2015
连续监测系统检定规程 VerificationRegulation of Continuous Emissions Monitoring of FlueGasEmitted from StationarySources
本规程经福建省质量技术监督局于2015年4月15日批准发布，并自2015年5月15日起施行。
归口单位：福建省质量技术监督局主要起草单位：福建省计量科学研究院
本规程由福建省计量科学研究院负责解释 JJG（闽)1021-2015
本规程主要起草人：
罗峰（福建省计量科学研究院）肖毓铨（福建省环境应急与事故调查中心）黄伟（福建省计量科学研究院）
参加起草人：
魏影（福建省计量科学研究院）黄东仁（福建省海洋环境与渔业资源监测中心） 目 录
引言
(II) 1 .. (1) · (1) (2) ** (2) . (2) (2) ** (2) (2) (2) .* (2) · (3) (3) . (3) (4) (6) ... (6)
范围· 2 引用文献·· 3 概述
计量性能要求 4.1零点漂移· 4.2响应时间 4.3稳定性 4.4示值误差及重复性.
通用技术要求 5.1外双 5.2绝缘电阻·..
5
计量器具控制 6.1检定条件 6.2检定项目· 6.3检定方法· 6.4检定结果的处理·.· 6.5检定周期· 附录A检定证书、检定结果通知书（内页）格式附录B检定记录格式
(7) (8) JJG（闽）1021-2015
引 言
本规程是以JJF1002-2010《国家计量检定规程编写规则》、JJF1001-2011《通用计量术语及定义》、JJF1059.1-2012《测量不确定度评定与表示》为基础性规范进行修订。
与JJG（闽）1021-2007的版本相比，本次修改的主要内容如下：一一增加“引言”；一一修改了分析系统响应时间的指标；一一修改CEMS示值误差的指标：一一增加了CEMS重复性的指标。 JJG（闽）1021-2007的历次版本发布情况为： ---JJG（闽）1021-2007《烟气排放连续监测系统》。
Ⅱ JJG（闽)1021-2015
固定污染源烟气排放连续监测系统检定规程
1 范围
本规程适用于固定污染源烟气中二氧化硫、氮氧化物、氧气等浓度连续监测系统的首次检定、后续检定和使用中检查。
2 引用文献
本规程引用以下文献： HJ/T76-2007固定污染源烟气排放连续监测系统技术要求及检测方法 HJ/T629-2011固定污染源废气二氧化硫的测定非分散红外吸收法使用本规程时，应注意使用上述引用文献的现行有效版本
3 概述
固定污染源烟气排放连续监测系统（ContinuousEmissionsMonitoringofFlueGas EmittedfromStationarySources，简称CEMS）主要由采样系统、分析系统、数据采集和处理系统组成（结构示意图如图1），用于实时、连续测定固定污染源排放烟气中二氧化硫、氮氧化物和氧气浓度。
烟气
数据采集和处理系统
分析系统
采样系统
图1CEMS结构示意图
1 JJG（闽)1021-2015
计量性能要求
4.1 零点漂移
2小时内零点示值的变化不大于量程的丑%
4.2 响应时间
不大于120s；
4.3稳定性
2小时内80%量程示值的变化不大于量程的丑.5%；
4.4 示值误差及重复性
示值误差及重复性应满足表1要求，
表1示值误差及重复性示值误差 ≤±5%
项目分析系统
重复性 ≤2%
≤±10% ≤±15μmol/mol ≤±10μmol/mol
>250umol/mol
≤10μmol/mol
CEMS (50~250) μmol/mol
≤50μmol/mol
≤5μmol/mol
注：1.本规程中的量程以测量组分250umol/mol的浓度值计：
2.单位换算关系：1umol/mol二氧化硫浓度=2.86mg/m3；
1umol/mol氮氧化物浓度=2.05mg/m。
5 通用技术要求 5.1外观
仪器应标明制造厂名、仪器型号、编号、制造日期，制造许可证标志，附件应齐全，并附有制造厂的使用说明书、产品合格证。
仪器不应有妨碍正常工作的机械损伤；各调节器转动灵活，定位准确；各紧固件应无松动：通电后，数字显示完整清晰。 5.2绝缘电阻
仪器电源引入线与机壳之间的绝缘电阻应不小于20MQ
2 JJG（闽）1021-2015
6 计量器具控制
计量器具的控制包括首次检定、后续检定以及使用中的检查。 6.1检定条件 6.1.1环境条件
6.1.1.1温度：（5～40）℃；
6.1.1.2相对湿度：（20～80）%；
6.1.2电源电压：AC C（220±22）V。
6.1.3检定用标准及其他设备 6.1.3.1标准气体
使用国家二级有证气体标准物质： 6.1.3.2零点气
经过滤的不含待测气体的清洁空气或高纯氮气：
6.1.3.3标准CEMS
a）24小时内零点漂移示值变化不大于量程的土2%；
b）重复性不大于1%；
c）七天内示值的线性误差不超过量程的土2%；
6.1.3.4秒表
最大允许误差士0.1s 6.1.3.5绝缘电阻表
500V，10级。 6. 2 检定项目
检定项目如表2所示。
2
