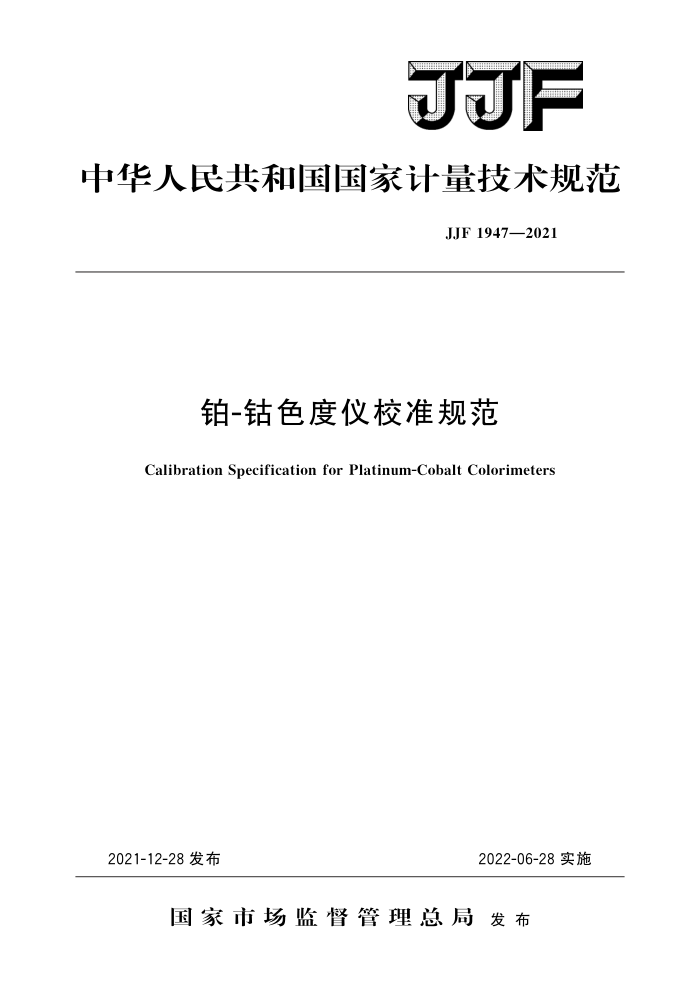

JJF
中华人民共和国国家计量技术规范
JJF1947—2021
铂-钻色度仪校准规范
Calibration Specification for Platinum-Cobalt Colorimeters
2021-12-28发布
2022-06-28实施
国家市场监督管理总局发布 JJF1947—2021
铂-钴色度仪校准规范 Calibration Specification for Platinum-Cobalt Colorimeters
JJF 1947—2021
归口单位：全国物理化学计量技术委员会主要起草单位：广西壮族自治区计量检测研究院参加起草单位：苏州市计量测试院
上海仪电科学仪器股份有限公司
杭州彩谱科技有限公司
北京海岸鸿蒙标准物质技术有限责任公司
本规范委托全国物理化学计量技术委员会负责解释 JJF1947—2021
本规范主要起草人：
冯可荣（广西壮族自治区计量检测研究院）范晓辉（广西壮族自治区计量检测研究院）韦秋叶（广西壮族自治区计量检测研究院）
参加起草人：
张诚春（苏州市计量测试院）
金建余（上海仪电科学仪器股份有限公司）
袁琨（杭州彩谱科技有限公司）窦晓亮（北京海岸鸿蒙标准物质技术有限责任公司） JJF1947—2021
目 录
引言 1
(IⅡ) (1) (1 ) (1 ) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (4) (5) (6) (8) (9)
范围 2 引用文件. 3 计量单位 4 概述 5 计量特性 5.1 比色皿配套性 5. 2 铂-钻色度误差 5.3 重复性· 5. 4 示值漂移 6 校准条件 6. 1 校准环境条件· 6.2 测量标准及其他设备· 7 校准项目和校准方法 7. 1 校准前的准备工作.. 7. 2 比色皿配套性· 7.3 铂-钻色度误差 7. 4 重复性 7. 5 示值漂移 8 校准结果表达 9 复校时间间隔附录A 铂-钻色度系列标准溶液的制备方法附录 B 校准原始记录参考格式附录 C 校准证书内页格式附录D铂-钻色度误差的校准不确定度评定示例
1 JJF1947—2021
引言
JJF1071一2010《国家计量校准规范编写规则》、JJF1001一2011《通用计量术语及定义》、JJF1059.1一2012《测量不确定度评定与表示》共同构成支撑本规范编制工作的基础性系列规范。
本规范参考了ISO6271：2015《透明液体用铂-钴等级评定颜色》（Clear liquids一Estimation of colour by the platinum-cobalt colour scale）中对铂-钴色度标准的计量要求，计量单位采用了ISO6271：2015中的铂-钻色度单位 (Pt-Co Unit，PCU)。
本规范为首次发布。
II JJF1947—2021
铂-钻色度仪校准规范
1范围
本规范适用于基于分光光度法原理、铂-钻色度在（0～500）测量范围内的铂-钻色度仪的校准。
2引用文件
本规范引用下列文件： GB/T6682一2008分析实验室用水规格和试验方法 ISO6271：2015透明液体用铂-钻等级评定颜色（Clearliquids一Estimationof
colour by the platinum-cobalt colour scale)
凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3计量单位
ISO6271：2015规定的下列定义适用于本规范。 铂-钻色度单位Pt-CoUnit，PCU 铂-钻色度单位是一种含有规定浓度的铂［以氯铂（IV）酸盐离子形式存在」和氯
化钴（Ⅱ）六水合物的溶液颜色。 4概述
铂-钻色度仪（以下简称色度仪），是一类基于分光光度法原理设计的色度测量仪器，可用于测量液体化学产品、水质、松节油等液体的色度或颜色并对其定级
色度仪一般由光源、光学系统、比色皿、测量室、光电检测元件和显示单元等部分组成。它通过光源照射被测样品，由光电检测元件将比色皿中液体的透射光谱转换为电信号，测得被测样品的光谱透射比，然后通过电子部件或软件处理，直接计算出被测样品的铂-钻色度值，并由显示单元显示。
5计量特性 5.1比色皿配套性
分辨力（PCU）≤1时，配套性（PCU）≤1；分辨力（PCU）>1时，配套性应不引起示值变化。 5.2铂-钻色度误差
不超过士10%。 5.3重复性
不大于2%FS。
1 JJF1947—2021
5.4示值漂移 5.4.1零点漂移：分辨力（PCU)≤1时，零点漂移（PCU)≤1；分辨力（PCU）>1时，零点漂移应不大于分辨力。 5.4.2量程漂移：分辨力（PCU）≤1时，量程漂移（PCU）≤2；分辨力（PCU）>1时，量程漂移应不大于2倍分辨力。
注：以上指标不是用于仪器的符合性判定，仅供参考
6校准条件 6.1校准环境条件 6.1.1环境温度：（16～24）℃。 6.1.2相对湿度：（10～80）%，无冷凝。 6.1.3供电电源：（220士22）V，（50士1）Hz 6.1.4仪器工作时应不受粉尘、振动及电磁场干扰 6.2测量标准及其他设备 6.2.1铂-钻色度有证标准物质
应采用铂-钻色度国家有证标准物质，其铂-钻色度值的相对扩展不确定度应不大于
1%(k=2)。 6.2.2容量瓶和移液管
应符合A级要求。
6.2.3纯水
不低于GB/T6682一2008中规定的三级水。
7 校准项目和校准方法
校准项目可根据被校仪器的预期用途选择使用。 7.1校准前的准备工作
检查色度仪外观、功能是否正常，配套比色皿不应有划痕或污渍。根据仪器使用说明书或其他技术文件，对仪器进行预热。以纯水作为零值点，按照附录A的操作要求，配制7.3及仪器标定所需要的系列标准溶液，根据色度仪使用说明书进行调零和标定。 7.2比色皿配套性
将配套使用的比色皿逐一装入纯水（或7.1中配制的某一标准溶液）后分别放人被
校仪器中读取仪器的示值，按式（1）计算比色皿配套性△cu。
(1)
Acu= Cmax— C min
式中： C max 所有比色皿的色度测量结果中的最大值；
所有比色皿的色度测量结果中的最小值。
C min
7.3铂-钻色度误差
用色度仪对铂-钻色度值约为其满量程20%、50%和80%（或在色度仪常用测量范围内均匀选取3个测量点）的铂-钻色度系列标准溶液（配置方法见附录A）分别进行 2 JJF1947—2021
测量，测量时应采用与调零时相同的比色皿。每个铂-钻色度标准溶液测定3次，取 3次测量的平均值作为色度仪示值c；，将标准溶液的铂-钻色度值和色度仪示值采用最小二乘法进行拟合，得到色度仪校准的线性方程，见式（2）。按式（3）计算各校准点拟合值工；，按式（4）计算各校准点的线性误差作为铂-钻色度误差，取绝对值最大者为铂-钴色度误差的校准结果。
(2) (3)
c,=a+br
c; -a α: = b ;-cs.i ×100%
(4)
Ar;:
Cs,i
式中： Ari- 第i点的铂-钻色度误差，%；
截距；
a b——斜率；
第i个校准点的标准溶液的铂-钻色度值。
Cs.i
7.4重复性
用色度仪测量铂-钻色度值约为其满量程50%的铂-钻色度标准溶液，连续测量
7次，记录每次测量值ci。按照式（5）计算色度仪的重复性5r。
Z(c: -)*
1
(5)
X 100%
CRN n -1
式中： CR— 色度仪满量程的铂-钻色度值。
7.5示值漂移 7.5.1零点漂移
用纯水调节色度仪零点，待色度仪示值稳定后记录零点初始值co。每隔5min记录 1次测量值c；，连续测量6次，按照式（6）计算零点偏移量△cz.i，取绝对值最大者作为色度仪零点漂移。
(6)
Acz. =C;-co
7.5.2量程漂移
采用色度仪对铂-钻色度值约为其满量程80%的铂-钻色度标准溶液进行测量，待色度仪示值稳定后读取测量值cN。每隔5min记录1次测量值ci：连续测量6次。按照式（7）计算量程偏移量△cNi，取绝对值最大者作为色度仪量程漂移。
(7)
ACN.=C',-CN
8校准结果表达
校准结果应在校准证书中反映。校准证书内页格式见附录C，校准证书应至少应包含以下信息：
3
