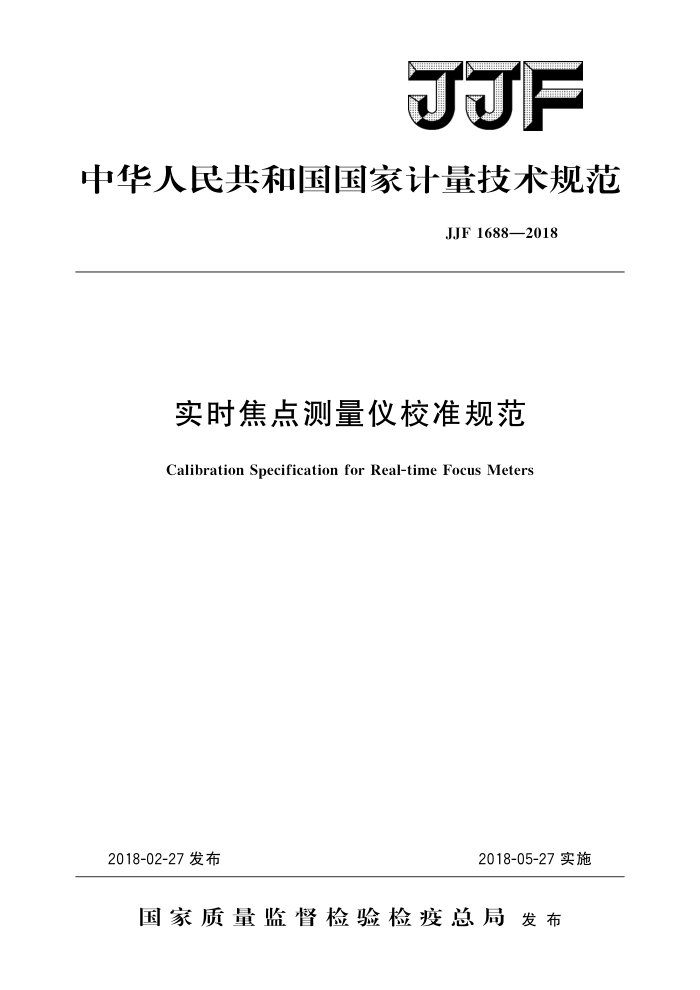

JJF
中华人民共和国国家计量技术规范
JJF 1688—2018
实时焦点测量仪校准规范
Calibration Specification for Real-time Focus Meters
2018-02-27 发布
2018-05-27实施
国家质量监督检验检疫总局发布 JJF1688—2018
实时焦点测量仪校准规范
JJF 1688—2018
Calibration Specification
forReal-timeFocusMeters
归口单位：全国电离辐射计量技术委员会
主要起草单位：中国测试技术研究院
遵义市产品质量检验检测院
参加起草单位：福建省计量科学研究院
自贡市计量测试研究所
乐山市计量测试研究所
成都市第二人民医院
本规范委托全国电离辐射计量技术委员会负责解释 JJF1688—2018
本规范主要起草人：
张从华 （中国测试技术研究院）李明豫（遵义市产品质量检验检测院）刘操 (中国测试技术研究院)
参加起草人：
董旭 （福建省计量科学研究院) 钟红 (自贡市计量测试研究所) 陈昱桥（乐山市计量测试研究所）邱剑萌 (成都市第二人民医院) JJF1688—2018
目
录
引言
(IⅡ) (1 ) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (4) (4) (5) (5) (5) (6) (7) (8)
范围 2 引用文件： 3术语和计量单位· 3.1术语.. 3.2计量单位 4 概述…· 5
1
计量特性· 5.1 焦点范围 5.2 辐射质范围· 5.3 分辨力 5. 4 示值误差 5.5 重复性· 6校准条件.…. 6.1 环境条件 6.2 测量标准及其他设备 7校准项目与校准方法 7. 1 校准准备 7. 2 分辨力 7. 3 示值误差： 7.4重复性 8 校准结果表达· 9 复校时间间隔· 附录A校准原始记录（推荐）格式样式附录B校准证书内页（推荐）格式样式附录 C 示值误差测量结果的不确定度评定示例
.
I JJF1688—2018
引言
本规范依据JJF1001一2011《通用计量术语及定义》、JJF1059.1一2012《测量不确定度评定与表示》、JJF1071一2010《国家计量校准规范编写规则》编制
针对X射线机实时焦点测量仪的实际情况，本校准规范的制定参考了JJG744 2004《医用诊断X射线辐射源》检定规程和IEC60336：2005《医疗电气设备医疗诊断X射线管组件焦点特性》中的狭缝式测量焦点的基本方法
本规范为首次发布。
I JJF1688—2018
实时焦点测量仪校准规范
1范围
本规范适用于实时焦点测量仪的校准。
2 引用文件
本规范引用了下列文件： JJG744一2004医用诊断X射线辐射源 IEC60336：2005医疗电气设备医疗诊断X射线管组件焦点特性（Medical
electrical equipmentX-ray tube assemblies for medical diagnosisCharacteristics of fo- cal spots)
凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本适用于本规范。
3术语和计量单位 3.1术语 3.1.1实际焦点actualfocalspot
接收加速电子束的靶表面区域。
3.1.2有效焦点effective focal spot
实际焦点在基准平面的垂直投影。 3.1.3线扩展函数linespreadfunction
在成像系统中，指定图像平面上沿某一条直线方向上的线源辐射强度的归一化分布。 3.1.4焦点长度focalspotlength
在基准平面上，沿X射线管长轴方向的线性扩展函数峰值15%之间的距离。 3.1.5焦点宽度focalspotwidth
在基准平面上，沿垂直X射线管长轴方向的线性扩展函数峰值15%之间的距离。 3.1.6焦点参考值reference value of effective focal spot
有效焦点的几何尺寸，通常称为焦点的长度或者宽度。
3.2计量单位
X射线机焦点尺寸的单位名称：毫米；符号：mm。 4概述
实时焦点测量仪（以下简称焦点仪）是一种采用敏感元件直接感应射线强度分布，从而测量X射线机焦点大小的仪器。焦点仪根据电离激发产生跃迁发光的原理，探测
1 JJF1688—2018
光电子信号，并对信号进行采集，获取线性扩展函数，解析计算有效焦点的几何尺寸。 焦点仪主要由狭缝光阑、信号探测单元、信号处理单元、支架等组成。
5计量特性
5.1焦点范围
焦点测量范围：（0.1~6.0）mm。 5.2辐射质范围
工作辐射质范围：符合RQR、RQR-M。 5.3分辨力
焦点仪的分辨力不低于0.01mm。 5.4示值误差
焦点仪的示值误差：优于±0.15mm。 5.5重复性
在X射线机曝光情况下焦点仪的重复性不大于2%。 注：以上指标不适用于合格性判别，仅供参考。
6校准条件
6.1环境条件 6.1.1环境温度：（15~25）℃。 6.1.2相对湿度：（30～85）%。 6.1.3无明显影响校准结果的振动、电磁干扰 6.2测量标准及其他设备 6.2.1X射线机：管电压范围（40～150）kV；管电流范围不小于300mA；标称焦点不少于2个，范围（0.1~6.0）mm。 6.2.2感光胶片：附带胶片暗盒，不附加增感屏。 6.2.3透射式扫描仪：分辨力不低于0.02mm。 6.2.4 黑白密度计：测量范围（0～3.00）D，分辨力不低于0.01D。 6.2.5 游标卡尺：测量范围（0～20）cm，分辨力不低于0.01mm。 6.2.6钢卷尺：测量范围不小于1m，分辨力不低于1mm。 6.2.7月 胶片密度分析软件。 7校准项目与校准方法
7.1校准准备 7.1.1调节X射线机的球管组件限束器窗口垂直向下，使射束基准轴线通过焦点仪的狭缝光阑入射面的中心，与狭缝光阑对称轴线（光阑平面的法线）所成的角度偏差小于 1°，如图1所示。
2 JJF1688—2018
α≤1
狄缝对称轴线基准轴线
图1狭缝相机的准直
7.1.2狭缝光阑的人射面与焦点的距离不小于100mm。 7.1.3拍摄焦点狭缝成像时，狭缝光阑的长度方向必须与焦点的长度或者宽度方向保持垂直，偏差在士1°范围内。 7.1.4测量焦点的宽度时，狭缝光阑的长度方向必须与X射线管组件的纵轴平行或与规定的纵轴平行。 7.1.5测量焦点的长度时，狭缝光阑的长度方向必须与X射线管组件的纵轴垂直。 7.1.6摄像平面（胶片、或者焦点仪探测平面）必须与基准方向（X射线机射线出束方向）垂直，偏差在士1°范围内。基准平面及各参数如图2所示，各参数按式（1）～式（3）计算。
n=E m
(1)
n
(2)
m+k ≥0.95E
77 m-p
≤0.105E
(3)
式中： E 放大倍率；
基准面至远离狭缝光阑的实际焦点的边缘距离，mm；基准面至接近狭缝光阑的实际焦点的边缘距离，mm；基准面至狭缝光阑人射面的距离，mm；胶片或者焦点仪探测平面至狭缝光阑人射面的距离，mm。
k p m n
3
