F

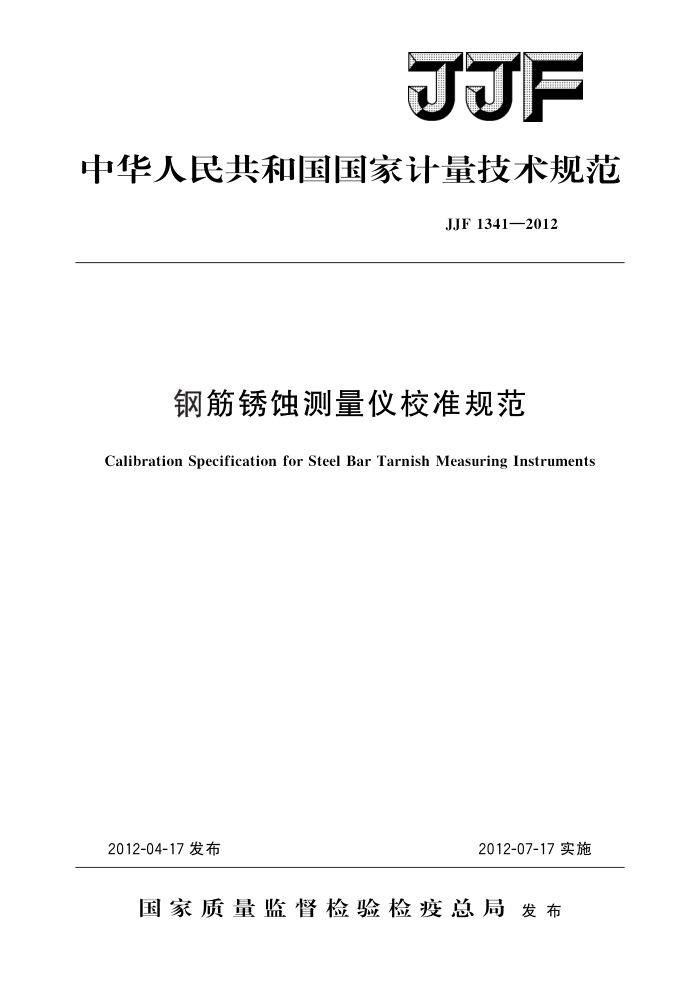

中华人民共和国国家计量技术规范
JJF1341—2012
钢筋锈蚀测量仪校准规范
Calibration Specification for Steel Bar Tarnish Measuring Instruments
2012-07-17实施
2012-04-17发布
国家质量监督检验检疫总局发布 JJF1341—2012
钢筋锈蚀测量仪
校准规范 Calibration Specification for
JJF1341—2012
Steel Bar Tarnish Measuring Instruments
归口单位：全国电磁计量技术委员会
主要起草单位：广西壮族自治区计量检测研究院
山东省计量科学研究院
参加起草单位：桂林市计量测试研究所
江苏省计量科学研究院
本规范委托全国电磁计量技术委员会负责解释 JJF1341—2012
本规范主要起草人：
莫华荣（广西壮族自治区计量检测研究院）黄小雪（广西壮族自治区计量检测研究院）李道民（山东省计量科学研究院）
参加起草人：
杜瑞钦（桂林市计量测试研究所）樊义 (江苏省计量科学研究院) JJF1341—2012
目 录
引言范围…. 2 引用文件· 3 概述..
(IⅡ) (1 ) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (6) (6) (7) (8) (10) (12)
计量特性 4.1最大允许误差： 4.2电位测量分辨力 4.3 电位测量或输出电位稳定性
1
电气安全性能..
4. 4
5校准条件 5.1环境条件 5.2 校准用测量标准及其他设备
校准项目和校准方法 6.17 校准项目· 6.2 校准方法·
6
校准结果表达 8 复校时间间隔附录A校准原始记录格式附录B 校准证书内页格式附录 C 电位测量示值误差测量不确定度评定示例附录D 输出电流示值误差测量不确定度评定示例
7
- JJF1341—2012
引言
本规范依据JJF1071一2010《国家计量校准规范编写规则》、JJF1001一2011《通用计量术语及定义》、JJF1059一1999《测量不确定度评定与表示》编写而成。
本规范是首次制定的国家计量技术规范
ⅡI JJF1341—2012
钢筋锈蚀测量仪校准规范
1范围
本规范适用于测量钢筋锈蚀程度仪器（以下简称“锈蚀仪”）的校准。
2 引用文件
本规范引用了下列文件： JGJ/T152一2008混凝土中钢筋检测技术规程 GB/T50344一2004建筑结构检测技术标准凡是注目期的引用文件，仅注目期的版本适用于本规范；凡是不注目期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3概述
锈蚀仪是用于测量钢筋锈蚀程度的仪器。 混凝土中钢筋的锈蚀是一个氧化还原的电化学过程，使钢筋形成局部电池，在钢筋
周围形成电位差。锈蚀仪的工作原理是：测量混凝土表面相对于钢筋的电位或表面的电位梯度，根据钢筋锈蚀过程中产生的电位大小或形成的电位梯度大小，来判断钢筋是否锈蚀或锈蚀程度。
使用交流电源供电的锈蚀仪工作原理图如图1所示。
辅助电极
参比检测
电位显示
参比
研究电极
控制
放大器 极化电路
X 电压信号
电流检测
电源
电流显示
图1交流电源供电锈蚀仪工作原理图
使用电池供电的锈蚀仪工作原理图如图2所示。 JJF1341—2012
液晶显示器
1
数据处理器
A/D转换器
仪表放大器
电池
电源管理
图2电池供电锈蚀仪工作原理图
4计量特性 4.1 最大允许误差
表达式见式（1）：
(1)
△=±(a%Ar+d)
式中： △一一锈蚀仪的输出电位、电流或电位测量示值误差，mV或mA； A.一锈蚀仪的输出电位、电流或电位测量值，mV或mA；
与输出电位、电流或电位测量值有关的误差系数，mV或mA；
a
d一一以绝对误差表示的项（即所校准量程末位数字），mV或mA。 4.2电位测量分辨力
一般不大于1mV。
4.3电位测量或输出电位稳定性
对测量或输出不作任何调整，在10min内，被校准点示值的改变一般不大于
2 mV. 4.4电气安全性能
使用交流电源供电的锈蚀仪电源输人端与机壳之间绝缘电阻应不小于20MQ2，并能承受1.5kV工频电压，历时1min的耐电压测试。
注：以上指标不是用于合格性判别，仅供参考。
5校准条件 5.1环境条件
环境温度：（20士10）℃。 相对湿度：不大于80%。 应无影响锈蚀仪正常工作的外电场、外磁场。
5.2校准用测量标准及其他设备 5.2.1直流电压发生器
电压测量范围：（0～10）V，最大允许误差士0.1%。
2 JJF1341—2012
5.2.2直流数字电压表
电压测量范围：（010）V，最大允许误差士0.1%。 5.2.3直流数字电流表
电流测量范围：（0～2）A，最大允许误差士0.1%。 5.2.4绝缘电阻表
电压：500V，准确度等级：10.0级。 5.2.5耐压测试仪
电压：1.5kV，准确度等级：5.0级， 5.2.6直流电阻箱
电阻测量范围：（0～1000）2，最大允许误差士0.1%。
6校准项目和校准方法
6.17 校准项目
锈蚀仪校准项目见表1。实验室可根据被校仪器预期用途，选择校准其中的项目。
表1锈蚀仪校准项目一览表
序号
计量特性条款
校准方法条款 6.2.2 a) 6. 2.2 b) 6.2.2 c) 6.2.3 a) 6.2.3 b) 6.2.1 c)
校准项目名称
计量特性要求 ±(1%A,+d)
示值误差分辨力稳定性示值误差稳定性调节细度
4. 1 4. 2 4. 3 4. 1 4. 3
电位测量
1
≤1mV ≤2mV
±(1%A+d)
2
输出电位
≤2mV ≤1mV
±(1.5%A+d)
6.2.4 6.2.5
3 4
输出电流示值误差电气安全性能
4. 1 4. 4
6.2校准方法 6.2.1校准前检查
a）通过目测检查锈蚀仪外表不能有影响工作性能的机械损伤，且应标有产品名称、 型号、生产厂家（商标）、出厂编号及保证其正确使用的标志。
b）接通电源后开始工作，经过15min预热， c）输出电位调节细度一般不大于1mV。 调节细度是锈蚀仪能够给出的输出电位的最小调定值，即末位输出变化一个字所代
表的输出电位值。
采用具有较高分辨力的直流数字电压表进行校准，接线方法与输出电位示值误差相同，改变锈蚀仪末位输出变化一个字，读取直流数字电压表实际值的变化量， 6.2.2电位测量
a）示值误差
3
