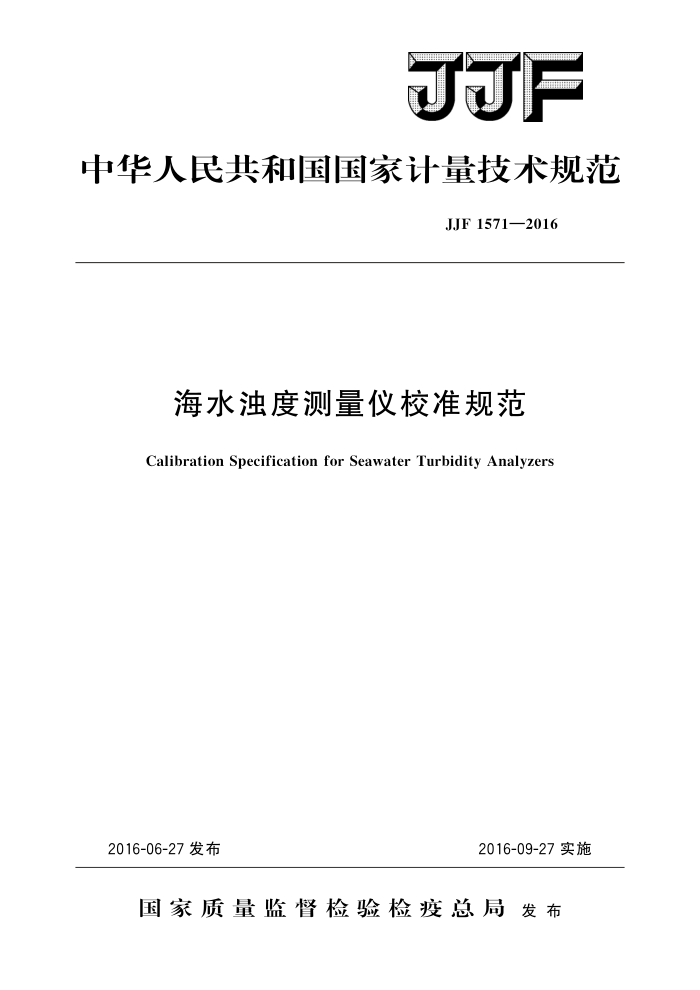

F
中华人民共和国国家计量技术规范
JJF1571—2016
海水浊度测量仪校准规范
Calibration Specification for Seawater Turbidity Analyzers
2016-06-27发布
2016-09-27实施
国家质量监督检验检疫总局发布 JJF 1571—2016
海水浊度测量仪校准规范
JJF 1571—2016
Calibration Specification for
Seawater Turbidity Analyzers
归口单位：全国海洋专用计量器具计量技术委员会起草单位：国家海洋标准计量中心
本规范委托全国海洋专用计量器具计量技术委员会负责解释 JJF1571—2016
本规范起草人：
王爱军（国家海洋标准计量中心）王聪 总（国家海洋标准计量中心）石超英 （国家海洋标准计量中心） JJF1571—2016
目 录
引言 1 范围· 2
(IⅢ) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (4) (4) (5) (7) (8)
引用文件. 3 概述 4 计量特性 4.1 零点漂移 4.2示值误差 4.3测量重复性 5校准条件. 5. 1 校准环境条件. 5.2测量标准及其他设备.· 6校准项目和校准方法 6.1 校准项目· 6.2校准方法· 7校准结果表达…. 7. 1 校准记录 7.2校准结果处理... 8复校时间间隔··· 附录A海水浊度测量仪校准记录表附录B海水浊度测量仪校准证书内页格式附录C海水浊度测量仪示值误差的测量不确定度评定示例
：
- JJF1571—2016
引言
本规范以JJF1001一2011《通用计量术语及定义》、JJF1059.1一2012《测量不确定度评定与表示》和JJF1071一2010《国家计量校准规范编写规则》为基础性系列规范进行制定
本规范结合海水浊度测量仪的发展和使用现状，参考了JJG880一2006《浊度计》 的部分内容进行制定
本规范为首次发布。
II JJF1571—2016
海水浊度测量仪校准规范
1范围
本规范适用于海水浊度测量仪的校准。
2引用文件
本规范引用了下列文件： JJG880—2006浊度计凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3概述
海水浊度测量仪（以下简称仪器）用于测量悬浮于海水中的不溶性颗粒物质所产生
的光散射程度，并定量表征这些悬浮颗粒物质含量。
该类仪器是由浊度传感器通过水密接插件连接到主机、可直接置于海水中测量的设备，一般集成在温盐深测量仪或浮标等海洋观测设备上，具有原位实时连续测量、不需取样等特点。浊度传感器是由光源发射系统、光电检测系统组成，其工作原理是光源呈锥形区域发出特定波长的光照射海水：海水中的颗粒物粒径、形状和反射率会影响光的散射程度，与光源同侧的光电检测系统可接收的后向散射光，并将其转换成光电信号，然后由主机对光电信号进行模数转换和数据处理后显示浊度量值，单位NTU。其中，浊度传感器的光源发射方向有侧向（见图1）和垂直向下（见图2）两种形式。
图1侧向发光的海水浊度测量仪、光源区域（锥形）及检测器接收区域（矩形）示意图
- JJF1571—2016
光电检测器
口海水浊度测量仪
光源
浊度标准溶液
图2垂直向下发光的海水浊度测量仪
4计量特性
4.1零点漂移
在30min内，零点漂移不超过所在量程范围的满量程值的士1%。 4.2示值误差
示值相对误差不超过士10%。 4.3测量重复性
当对同一样品重复进行测量时，测量值的相对标准偏差不大于2%。 注：以上所有指标不是用于合格性判别，仅提供参考。
5校准条件
5.1 校准环境条件
环境温度：（20士5）℃；相对湿度：20%～80%；其他：周围无影响仪器正常工作的机械振动、电磁干扰、其他光源干扰等。
5.2测量标准及其他设备 5.2.1 浊度标准物质：采用国家水质浊度标准溶液（扩展不确定度不大于3%，k=2）； 5.2.2容量瓶和移液管：A级； 5.2.3零浊度水：参照JJG880一2006附录A的方法制备零浊度水。 5.2.4 浊度校准桶：尺寸应符合6.2.1的要求，内壁黑色。
6 校准项目和校准方法
6.1 校准项目
a）零点漂移； b）示值误差； c）测量重复性。
6.2校准方法
首先检查外仪器外观，确定没有影响计量特性的因素后再进行校准。 6.2.1零点漂移 2 JJF1571—2016
将仪器置入装满零浊度水的浊度校准桶内进行测量，若光源发射方向是垂直向下，将其浸没于浊度标准使用液下不小于2cm处；若光源发射方向是侧向，则将其浸没于浊度标准使用液下不小于10cm处，且确保光源及光电检测器与浊度校准桶内壁的距离不小于20cm。开启仪器10min后读取的第一个测量值即为初始值，持续测量30min，测量数据不少于10个，计算各测量值相对于初始值的变化幅度，取变化幅度最大值与量程之比为仪器的零点漂移值。 6.2.2示值误差 6.2.2.1选用水质浊度标准物质，在仪器量程范围或常用测量范围，均匀取5个校准点，按比例准确稀释配制相应浊度值的标准使用液 6.2.2.2仪器按浊度标准使用液的浓度从小到大顺序依次校准，每更换一次浊度标准使用液需用零浊度水清洗并擦干浊度传感器。 6.2.2.3将仪器置于浊度标准使用液中，开启仪器10min后采集10个数据，求其算术平均值作为该校准点的测量值Z；。 6.2.2.4示值误差计算
按式（1）计算仪器校准时的相对误差：
Z, -Zi × 100% Zjs
Z,=
(1)
式中： AZ, 仪器在第i（j=1，2，3，4，5）个校准点时的示值相对误差； Z，一一仪器在第i个校准点时的浊度测量平均值，NTU； Zjs一一浊度标准使用液第i个校准点的浊度标准值，NTU。
6.2.3测量重复性
按照仪器的操作要求，在最大浊度校准点重复测量10次，按照式（2）和式（3）计算重复性测量的相对实验标准偏差。
(Z, -z)2
(2)
n-1 =×100% Z
(3)
S rel =
式中： s S rel 重复性测量的相对实验标准偏差； Z,—仪器第i次浊度测量值，NTU; z 仪器n次测量的算术平均值，NTU； n 测量次数，n=10。
重复性测量的实验标准偏差；
7校准结果表达
7.17 校准记录
3
