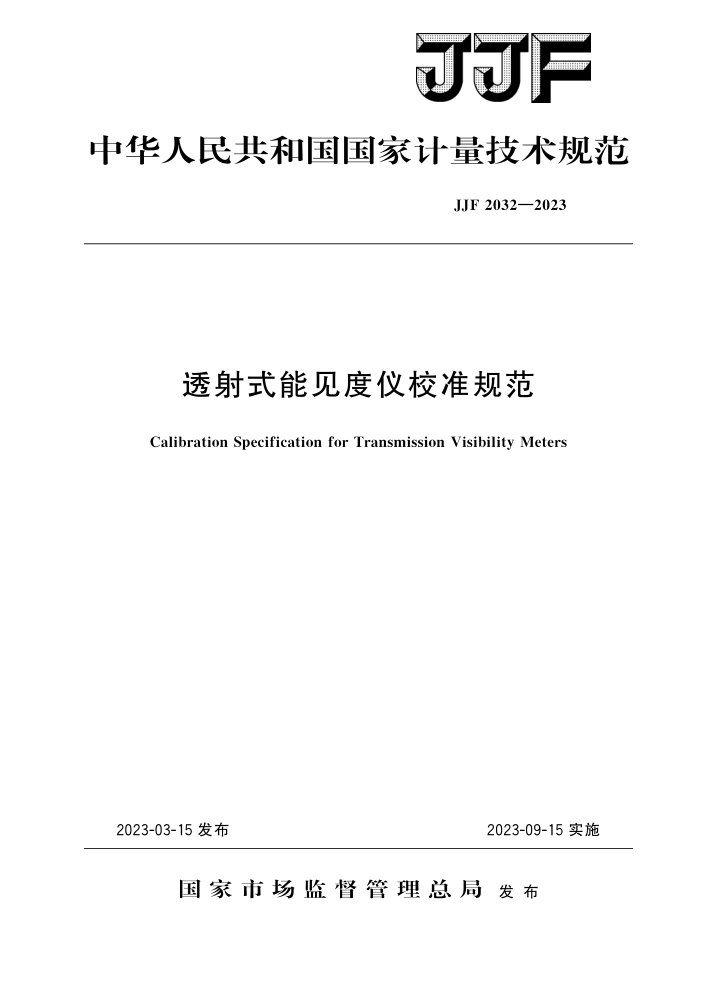

JJF
中华人民共和国国家计量技术规范
JJF 2032—2023
透射式能见度仪校准规范
Calibration Specification for Transmission Visibility Meters
2023-03-15发布
2023-09-15实施
国家市场监督管理总局发布 JJF2032—2023
透射式能见度仪校准规范
JJF 2032—2023
Calibration Specification for Transmission Visibility Meters
归口单位：全国光学计量技术委员会
主要起草单位：陕西省计量科学研究院
中国计量科学研究院中国测试技术研究院
参加起草单位：江苏省计量科学研究院
国家气象计量站湖北省气象信息与技术保障中心
本规范委托全国光学计量技术委员会负责解释 JJF2032—2023
本规范主要起草人：
李奕（陕西省计量科学研究院）吴厚平（中国计量科学研究院）
高红波（中国测试技术研究院）
参加起草人：
张帆 (江苏省计量科学研究院) 周秉直（陕西省计量科学研究院）崇 伟 (国家气象计量站) 曾 涛（湖北省气象信息与技术保障中心）
学兔兔wwbzfxWcom标准下载 JJF2032—2023
目
录
引言
(Ⅱ) 1) (1 ) (1) (2) (2) (2) (2) (3) (3) (3) (4) (4) (4) (5) (6) (7) (8) (9) (12)
范围· 2 引用文件· 3术语
1
概述· 5计量特性.· 5.1能见度示值相对误差.. 5.2透射比示值误差... 6校准条件： 6.1环境条件 6.2测量标准及其他设备
4
校准项目和校准方法·
7
7.1校准项目 7.2校准方法 8校准结果表述· 9 复校时间间隔附录A透射式能见度仪校准原始记录推荐格式附录B透射式能见度仪校准证书内页推荐格式附录 C 透射式能见度仪的测量结果不确定度评定示例附录D高透射比量具及其校准方法
学兔兔wbzfxWcom标准下载 JJF2032—2023
引言
JJF1001一2011《通用计量术语及定义》、JJF1032一2005《光学辐射计量名词术语及定义》、JJF1059.1一2012《测量不确定度评定与表示》和JJF1071一2010《国家计量校准规范编写规则》共同构成支撑本规范制定工作的基础性系列规范
本规范为首次发布。
=
学兔兔wwwbzfxWcom标准下载 JJF2032—2023
透射式能见度仪校准规范
1范围
本规范适用于能见度测量范围不超过5000m的透射式能见度仪的校准，不适用于带反射光路的透射式能见度仪的校准。使用红外光源的透射式能见度仪的校准可参照本规范执行。
2 引用文件
本规范引用了下列文件： JJG976一2010透射式烟度计 JJG1034一2008光谱光度计标准滤光器 GB/T35223—2017地面气象观测规范 气象能见度 GB/T37467气象仪器术语凡注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规范。
3术语
3.1基线长度baselinelength
透射式能见度仪发射端和接收端之间的距离。 注：基线长度的单位为m。
3.2气象光学视程 meteorologicalopticalrange;MOR
白炽灯发出色温为2700K的平行光束的光通量在大气中削弱至初始值的5%时所通过的路径长度。
注： 1根据科西米德（Koschmieder）定律计算气象光学视程（MOR）：
-lne_a· lne --2. 996·a
MOR=
a Int
lnt
式中MOR为气象光学视程；ε为对比度阔值，一般取值0.05；α为大气消光系数；a为基线长度；为透射比，即色温为2700K的白炽光源发出的平行光束在大气中经过给定基线长度的光学路径后剩余的光通量的比率。 对比度阈值是指视力正常的人其眼晴能察觉的最小对比度值。
2气象光学视程的单位为m。 3.3能见度visibility
视力正常（对比度阈值为0.05）的人，在当时天气条件下，能够从天空背景中看到和辨认出目标物（黑色、大小适度）的最大水平距离。
1
学兔兔wbzfxWcom标准下载 JJF2032—2023
注：能见度单位为m。
1 2气象学中，能见度用气象光学视程表示。
概述透射式能见度仪（也称透射仪、光透过率检测仪、隧道烟雾浓度检测仪等）是通过
4
测量光束在穿过已知长度的路径后，透过或衰减的程度来测定气象能见度的仪器。常用于气象预报及监测（道路、机场、港口）、边界安全、海上作业、隧道烟雾探测等领域。 其利用光在大气中传播受到的直接衰减原理，将大气对光的吸收、反射、散射等都作为衰减，以厚度等于“基线”长度的气柱为样本，采用测量基线气柱的平均消光系数，从而得出气象能见度。
透射式能见度仪通常由发射器、接收器、处理器以及显示终端组成，其通用组成结构示意图见图1。
接收器
发射器
基线长度a
处理器
输出
图1透射式能见度仪通用组成结构示意图
5计量特性
5.1能见度示值相对误差
能见度示值相对误差见表1。
表1能见度示值相对误差
能见度示值相对误差
能见度测量范围 ≤1500m 1500m~5000m
±10% ±20%
5.2透射比示值误差
透射比示值误差见表2。
2
学兔兔WbzfxWCom标准下载 JJF2032—2023
表2透射比示值误差
能见度测量范围
透射比示值误差
(exp（-2.996a/V）-exp［—2.996a/（0.9V）」→ {exp［-2.996a/（1.1V）」-exp（-2.996a/V）） (exp（-2.996a/V）-exp［-2.996a/（0.8V）」） (exp［-2.996a/（1.2V)」-exp（-2.996a/V))
≤1500m
1500m~5000m
注： 1.a为基线长度，单位为m；V为能见度，单位为m 2.以上计量特性要求仅供参考，不作为判定依据。
6校准条件 6.1环境条件
透射式能见度仪校准温度为3℃～35℃，校准过程中温度变化不超过3℃；相对湿度不超过85%。外出现场校准时，应在天气良好（能见度不低于10km，无降雨）的条件下进行，所用标准器需配备屏蔽外界干扰光的遮光设施。 6.2测量标准及其他设备 6.2.1光谱中性透射比标准滤光片组（a为基线长度，单位为m）。 6.2.1.1能见度校准范围：低于30a； 6.2.1.2可见光区光谱中性透射比标准滤光片每组共3片。透射比量值约为0.05、 0.55、0.90，分别对应能见度约为a、5a、27a。 6.2.1.3滤光片外形尺寸不小于80mm×80mm，中央有效测试区域直径不小于 70mm，如果被校仪器光斑较大，须选用有效透光面积大于被校仪器光斑的滤光片。 6.2.1.4透射比扩展不确定度：U=0.005（k=2），对应能见度示值相对误差的扩展不确定度：U=5.0%（k=2）。 6.2.1.5依据JJG1034一2008的测量方法，滤光片透射比均匀性和几何中心透射比年变化量均不应超过0.002。 6.2.1.6需根据被校仪器的光源光谱分布和探测器的光谱响应范围，选择使用可见光区积分透射比或相应光谱透射比的溯源数据。 6.2.2高透射比量具（校准方法见附录D) 6.2.2.1 能见度校准范围：30a~5000m。 6.2.2.2高透射比量具计量技术要求见表3。
表3高透射比量具计量技术要求
透射比扩展不确定度
能见度示值相对误差的扩展不确定度U(k=2)
能见度测量范围
U(k=2)
exp［-2.996a/（1.025V）」 exp［—2.996a/（0.975V）J
5. 0%
[30a,1500m)
3
