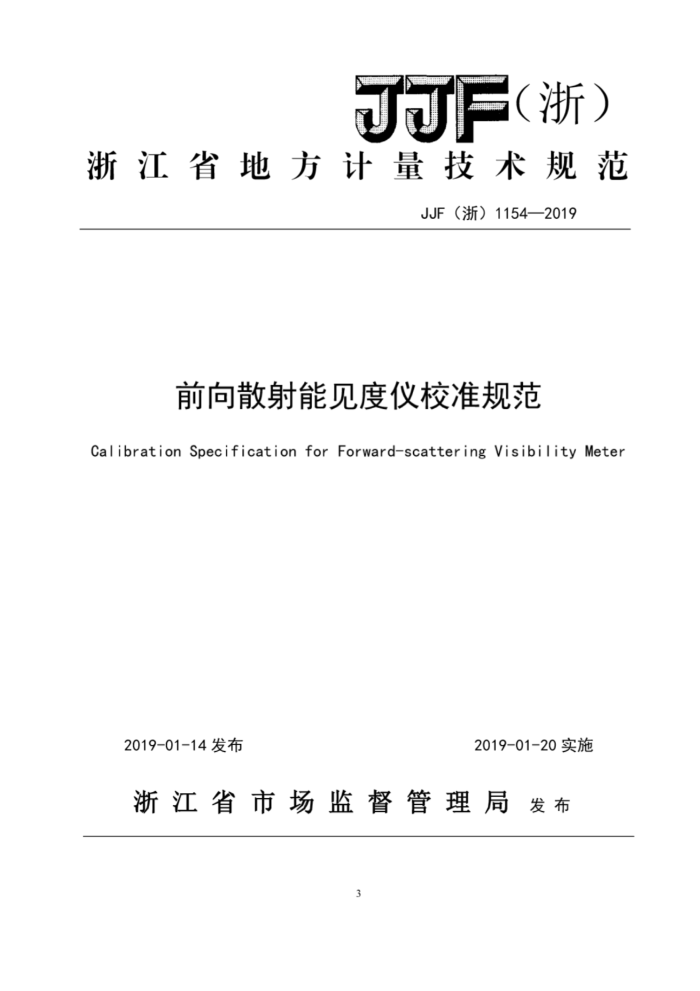

JJF(浙)
浙江省地方计量技术规范
JJF（浙）1154—2019
前向散射能见度仪校准规范
Calibration Specification for Forward-scattering Visibility Meter
2019-01-20实施
2019-01-14发布
浙江省市场监督管理局发布 JJF（浙）11542019
前向散射能见度仪
校准规范
JJF(浙)1154—2019
CalibrationSpecificationFor
Forward-scatteringVisibilityMeter
归口单位：浙江省市场监督管理局
主要起草单位：浙江省计量科学研究院
参与起草单位：浙江省大气探测技术保障中心
本规范委托浙江省计量科学研究院负责解释 JJF（浙）11542019
本规程主要起草人：陈哲敏（浙江省计量科学研究院）张建锋（浙江省计量科学研究院）潘孙强（浙江省计量科学研究院）参加起草人：罗昶（浙江省大气探测技术保障中心）王建森（浙江省大气探测技术保障中心）
5 JJF（浙）11542019
目
录
引 言
T
范围 2 引用文件 3 术语和计量单位 4 概述
1
计量特性.. 6 校准条件 6.1 环境条件 6.2 测量标准及其他设备.
5
2
2
校准项目和校准方法. 8 校准结果表达 9 复校时间间隔，附录A 附录B 附录C
7
4
F
6
11 JJF（浙）11542019
引言
本规范依据JJF1071-2010《国家计量校准规范编写规则》、JJF1001-2011《通用计量术语及定义》、JJF1059.1-2012《测量不确定度评定与表示》进行制定，
本规范为首次制定。
I 前向散射能见度仪校准规范
1范围
本规范适用于(5-3000)m前向散射能见度仪的校准。
2 引用文件
本规范引用了以下文件 GB/T27964-2011《雾的预报等级》 GB/T35223-2017《地面气象观测规范气象能见度》 凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引
用文件，其最新版本（包括所有的修改单）适用于本规范 3术语和计量单位
3.1气象能见度MeterologicalVisibility
视力正常的人在当时天气条件下，能从天空背景中看到和辨认出目标物（黑色、大小适度）的最大水平距离；夜间则是能看到和确定出一定强度灯光的发光点的最大水平距离，单位为m。 3.2气象光学视程MeterologicalOpticalRange
白炽灯发出色温为2700K的平行光束的光通量在大气中削弱至初始值的5%
所通过的路径长度。单位为m。
能见度还可以用气象光学视程表示。根据柯西米德定律计算气象光学视程 (MOR）:
MOR = -ln(e)
a
式中ε为对比阅值，取值0.05，6为大气消光系数。
4概述
前向散射能见度仪通过测量大气散射系数（忽略大气吸收因子）估计气象光学视程（MOR）。前向散射能见度仪的发射器与接收器在成一定角度和一定距离
1 JJF（浙）11542019
的两处。接收器不能接收到发射器直接发射和后向散射的光，只能接受大气的前向散射光。通过测量散射光强度，可以得出散射系数，从而估算出消光系数，进而根据柯西米德定律计算气象光学视程。 5计量特性
示值误差：能见度范围 5m-200m 200m-1500m
相对示值误差 ±15 % ±10 % ±20 %
1500m以上
注：以上计量特性要求仅供参考，不作为判定依据。
6 校准条件
6.1环境条件温度：（15～35）℃，校准过程中温度变化不超过土5℃。 湿度：≤80%RH。
6.2 测量标准及其他设备
能见度仪校准装置测量范围应覆盖被校仪器校准范围，扩展测量不确定度应不大于示值误差的1/3。计量标准器及辅助设备参见表2
计量标准器名称消光系数测量仪配套设备名称气溶胶发生器
测量范围 (0-3000）m
测量不确定度 U =3%,k= 2
特性参数单分散性气溶胶颗粒；粒径范围：（0.3-8）μm 四壁和底部覆盖消光材料；
校准舱
2 JJF（浙）11542019
高效过滤器为H14级：稳定时能见度变化率不大于5m/min。
7校准项目和校准方法
被校仪器
发射器
接收器
气溶胶发生器
采样区
能见度标准器
图2校准系统示意图
7.1校准前准备对前向散射能见度仪的外观、各部分运行情况进行检查，确认仪器完好、正
常运行后，再进行校准。校准系统示意图如图2所示，将被校仪器固定在能见度标准器的上方的支架上，调整高度，使其采样区与能见度标准器的采样区间尽量重合后关闭舱门。设置参数，使标准器和被检仪器的采样时间和频率保持一致。
7.2示值误差在100m，500m，1000m，2000m四个测量点附近进行测量，也可根据需求
选择测量点，并记录数据。
在隔离舱中通入气溶胶颗粒，同时开启搅拌风机，当标准器测量的能见度值达到100m左右时，关闭颗粒物通道。待标准能见度示值稳定后，每隔1分钟读取一次标准能见度平均值Vsi、被校仪器的测量能见度值Vmi，共读取6组。
开启隔离舱的空气净化开关，使外面空气经高效过滤器过滤后进入隔离舱隔离舱内空气通过排气口排出，从而使能见度升高，当标准器的能见度测量值达到其他校准点附近时，关闭空气净化开关，待示数基本稳定后，记录标准值和被
3
