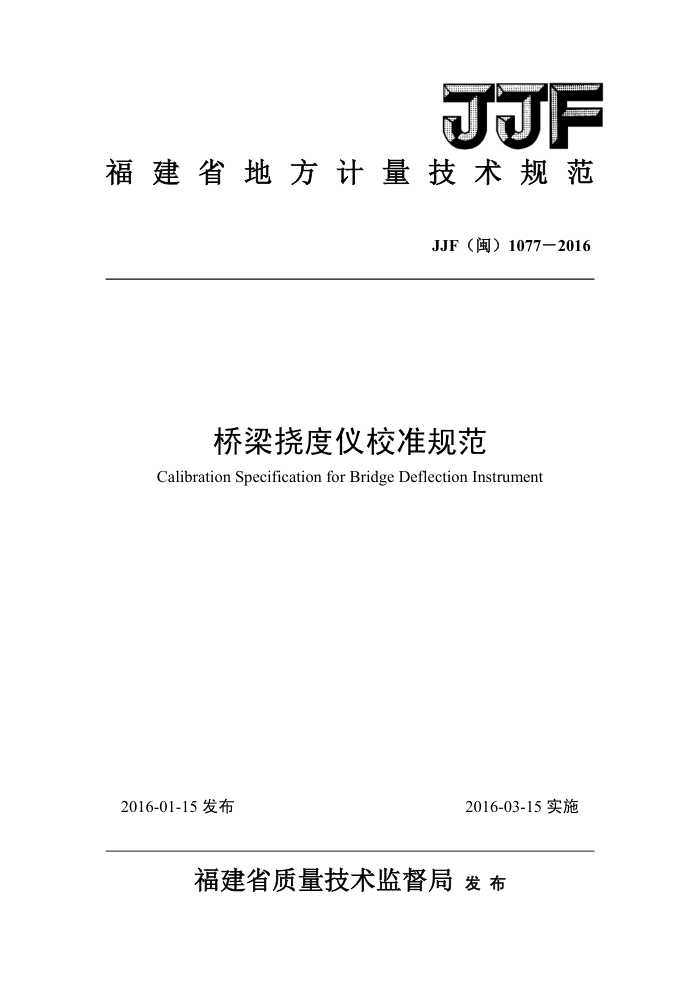

JJF
福建省地方计量技术规范
JJF（闽）1077—2016
桥梁挠度仪校准规范
Calibration Specification for Bridge Deflection Instrument
2016-01-15发布
2016-03-15实施
福建省质量技术监督局 发 布 JJF（闽）1077-2016
桥梁挠度仪校准规范 Calibration SpecificationforBridge
JJF（闽）1077—2016
Deflection Instrument
本规范经福建省质量技术监督局于2016年01月15日批准，并自2016年03月15日起施行。
归口单位：福建省质量技术监督局主要起草单位：福建省计量科学研究院参加起草单位：北京光电技术研究所
本规范由福建省计量科学研究院负责解释。 JJF（闽）1077-2016
本规范主要起草人：
周志春 （福建省计量科学研究院）刘震 （福建省计量科学研究院）李巧丽 （福建省计量科学研究院）
参加起草人：
孙海霞 （北京光电技术研究所） JJF（闽）1077-2016
录
目
引言
(II) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (3) (3) (3) (3) (3) (3) (3) (5) (5) (6) (7) (9)
范围 2引用文件 3术语 3：1挑度 3:2靶标 3.3光栅位移测量系统 4概述 5计量特性 5.1挠度示值误差 5.2靶标灯中心距示值误差 5.3挠度测量重复性 6校准条件 6.1环境条件. 6.2操作条件 6.3校准用设备 7校准项目和校准方法 7.1校准项日 7.2校准方法 8校准结果表达 9复校时间间隔附录A校准证书内页信息及格式附录B挠度示值误差测量结果的不确定度评定附录 C 光栅位移测量系统
I JJF（闽）1077-2016
引言
JJF1071-2010《国家计量校准规范编写规则》、JJF1001-2011《通用计量术语及定义》、JJF1059.1-2012《测量不确定度评定与表示》共同构成支撑本校准规范的基础性系列技术文件。
本规范为首次发布。
I JJF（闽）1077-2016
桥梁挠度仪校准规范
1范围
本规范适用于竖、横向挠度测量范围为（10~400）mm的桥梁挠度仪的校准。
2引用文件
本规范引用了下列文件： JF1094-2002测量仪器特性评定凡是注日期的引用文件，仅注日期的版本适用于本规范。凡是不注日期的引
用文件，其最新版本（包括所有的修改单）适用于本规范。 3术语 3.1挠度deflection
挠度是指结构构件的轴线或中面由于弯曲引起垂直于轴线或中面方向的线位移。 3.2靶标target
发光点几何中心间距离固定的校准目标。 3.3光栅位移测量系统gratingdisplacementmeasuringsystem
由导轨、步进电机、光栅尺组成，可竖、横向移动的位移测量装置。 4概述
桥梁挠度仪主要用于桥梁静态、动态挠曲度的测量以及其他建筑物和构筑物
的变形及震动位移监测。
桥梁挠度仪是通过光学解析系统将待测光信号解析至线阵CCD上，通过测
量检测靶标在CCD上成像的中心坐标的变化即可精确测量被测桥梁在载荷作用
下产生的竖向和横向位移及其对时间的响应曲线的仪器。CCD上每个像素代表的实际位移值，可在测量之前进行标定得到。桥梁挠度仪和靶标见图1和图2。
1 JJF（闽）1077-2016
1
16
17 18
10 L1213
19 20 -21 22
0
图1桥梁挠度仪
1一提把：2一望远镜：3一粗瞄准器：4一对中器目镜：5一电源插座：6一基座：7一基座脚螺旋： 8—垂直微动手轮；9—垂直制动手轮：10—电源开关：11—操作键盘；12—照明开关：13—数据插座； 14—基座底板；15—光路盒；16一目镜调焦手轮：17—物镜调焦手轮；18—长水准器；19—屏幕：
20一水平微动手轮：21一水平制动手轮；22一圆水准器
1
6
2
图2靶标
1一靶标遥控器天线：2一发光标志点手动开关：3一靶标电源开关；4一靶标垂直锁紧旋钮：
5一靶标水平锁紧旋钮：6一发光标志点：7一靶标电池充电插孔：8一靶标固定孔
5计量特性 5.1挠度示值误差 5.1.1竖向挠度示值误差
挠度仪在垂直方向的示值误差，一般不超过仪器挠度测量范围的土1%。 5.1.2横向挠度示值误差
挠度仪在水平方向的示值误差，一般不超过仪器挠度测量范围的土1%。 5.2靶标灯中心距示值误差
靶标灯几何中心间的距离测量示值误差，一般不超过土0.1mm。 5.3挠度测量重复性
2 JJF（闽）1077-2016
挠度测量重复性一般不超过0.05mm。 注1：挠度测量范围与分辨力、像素和距离有关，为对应测量距离时的挠度测量最大范
围。
注2：由于校准工作只给出测量结果，不判断合格与否，以上计量特性仅供参考，验收时按用户和制造商双方达成的技术协议，复校时按用户的规定。 6校准条件 6.1环境条件
温度：(20±5)℃。 湿度：不大于85%RH。 其它：无振动，无波动气流。
6.2操作条件
校准时，应严格按照制造商所提供的仪器说明书操作，整平仪器，将靶标灯成像于屏幕中间，设置适当的亮度和采样率，标定后进行校准。 6.3校准用设备
校准用设备见表1。
表1校准项目和校准用设备
序号 1 2 3
校准项目
校准用设备
竖、横向挠度示值误差
光栅位移测量系统（MPE：土0.02mm）
靶标灯中心距示值误差
影像测量仪（MPE：±（2.5+L/300）μm）
挠度测量重复性
光栅位移测量系统（MPE：土0.02mm）
校准项目和校准方法 7.1校准项目
>
桥梁挠度仪校准项目见表1。 以下项目的校准方法和测量标准及其他设备的选取，可根据测量结果的不确
定度要求确定。 7.2校准方法
首先检查外观，确定没有影响计量特性的因素后进行校准， 7.2.1竖、横向挠度示值误差
将被校仪器放置在距靶标灯约20m处，连接并精确整平仪器。将靶标灯固定
3
