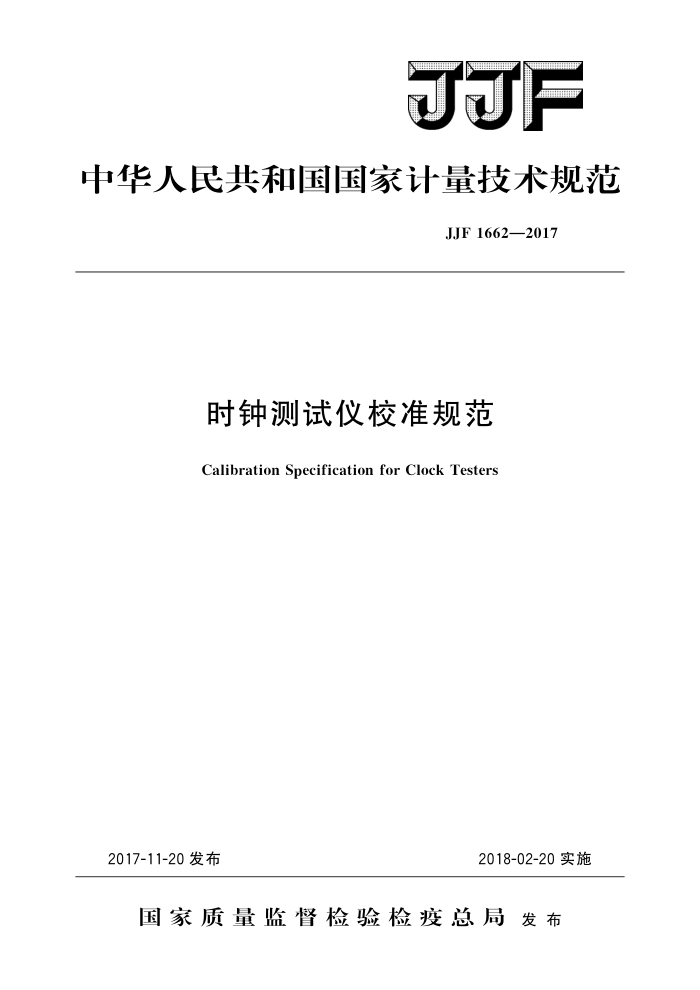

JJF
中华人民共和国国家计量技术规范
JJF 1662—2017
时钟测试仪校准规范
Calibration Specification for Clock Testers
2017-11-20 发布
2018-02-20实施
国家质量监督检验检疫总局发布 JJF1662—2017
时钟测试仪校准规范 Calibration Specification for Clock Testers
JJF 1662—2017
归口单位：全国时间频率计量技术委员会主要起草单位：浙江省计量科学研究院
上海市计量测试技术研究院
温州市计量技术研究院
参加起草单位：江苏省计量科学研究院
浙江涵普电力科技有限公司
本规范委托全国时间频率计量技术委员会负责解释 JJF1662—2017
本规范主要起草人：
韩海林（浙江省计量科学研究院）董莲（上海市计量测试技术研究院）周晓华 (温州市计量技术研究院)
参加起草人：
金蓉 (江苏省计量科学研究院) 陈水明（浙江涵普电力科技有限公司）陈婧（浙江省计量科学研究院） JJF1662—2017
目
录
引言
(IⅡ) (1 ) (1) (1) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (3) (3) (4) (4) (5) (6) (7 )
范围… 2 引用文件 3 概述
1
计量特性 4. 1 日计时误差 4. 2 频率测量 4.3 频率输出信号 4. 4 时钟时刻误差.· 5 校准条件.· 5.1环境条件 5. 2 测量标准及其他设备 6 校准项目和校准方法· 6.1 外观及工作正常性检查· 6.2 日计时误差 6.3 频率测量 6.4 频率输出信号. 6.5时钟时刻误差
4
校准结果表达·· 复校时间间隔
7
8
附录A校准记录格式附录 B 校准证书（内页）格式附录 C 校准不确定度示例
I JJF1662—2017
引
本规范依据JJF1071一2010《国家计量校准规范编写规则》、JF1001一2011《通用计量术语及定义》及JJF1059.1一2012《测量不确定度评定与表示》编制。
本规范为首次发布。
ⅡI JJF1662—2017
时钟测试仪校准规范
1范围
本规范适用于测量电能表日计时误差等计量性能的时钟测试仪的校准。
2 引用文件
本规范引用了下列文件： JJG180电子测量仪器内石英晶体振荡器凡是注日期的号引用文件，仅注目期的版本适用于本规范：凡是不注目期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3概述
时钟测试仪一般由波形整形电路、分频电路、电子控制电路、显示电路等组成，具有快速测量电能表内置时钟信号、显示秒脉冲日计时误差及频率偏差等功能。时钟测试仪广泛应用于电能表生产企业及计量部门。
4计量特性 4.1日计时误差 4.1.1测量范围：（-10～10）s； 4.1.2测量误差：±0.05s。 4.2频率测量 4.2.1测量范围：1Hz~10MHz； 4.2.2最大允许误差：士2×10-7×f（f为被测频率）。 4.3频率输出信号 4.3.1输出频率：100kHz、50kHz、10kHz、1kHz; 4.3.2开机特性：优于5×10-8； 4.3.3相对平均频率偏差：优于2×10-7。 4.4时钟时刻误差
优于士1s。 注：以上指标不是用于合格性判别，仅供参考。
5校准条件
5.1环境条件 5.1.1环境温度：在（1530）℃范围内任选一点，校准过程中环境温度的变化不应超过士2℃，并且不应有温度突变。 5.1.2环境相对湿度：≤80%。
1 JJF1662—2017
5.1.3供电电源：电压：220（1士10%）V；频率：（50士1）Hz。 5.1.4周围无影响正常校准的电磁干扰和机械振动。 5.2测量标准及其他设备 5.2.1参考频标
参考频标的频率稳定度应优于被校时钟测试仪频率稳定度的一 ，其他计量性能指标如开机特性、频率偏差等应优于被校相应技术指标一个数量级。 5.2.2通用计数器
频率测量范围：1Hz～10MHz。 内置时基：频率偏差应优于被校频率偏差一个数量级。或具有外频标输入功能。
5.2.3函数发生器
频率范围：1Hz～10MHz。 电平范围：满足被校输人电平范围要求。 内置时基：频率偏差应优于被校频率偏差一个数量级。或具有外频标输入功能，
5.2.4参考时钟
参考时钟的时刻误差应优于被校时钟一个数量级。
6 校准项目和校准方法
6.1外观及工作正常性检查 6.1.1被校时钟测试仪应完好无损，无影响正常工作及读数的机械损伤，各开关、按钮工作正常。 6.1.2接通电源后，时钟测试仪应能正常工作，指示器显示正常，各功能按钮切换正常。 6.2日计时误差
参考频标
时钟测试仪
函数发生器
图1日计时误差测量误差示意图
按图1连接。时钟测试仪测量功能选择秒脉冲测量状态，函数发生器分别输出电平幅值5V（rms），占空比50%的0.1Hz和1Hz方波信号到时钟测试仪秒脉冲测量端口，记录时钟测试仪显示秒脉冲日计时误差值，取3次测量结果的算术平均值作为测量结果M，按式（1）计算秒脉冲日计时误差测量误差△M。
AM=M
(1)
式中： AM——日计时误差测量误差，s； M日计时误差测量结果，s。 注：其他校准点可参考上述校准方法。
6.3频率测量
按图1连接。时钟测试仪测量功能选择频率测量状态，函数发生器输出电平幅值
2 JJF1662—2017
1Vm的正弦波信号到时钟测试仪频率测量端口，输入频率为时钟测试仪测频范围内最高频率值：记录时钟测试仪显示测量频率值：取3次测量结果的算术平均值作为测量结果f，按式（2）计算频率测量误差△f。
(2)
Af=f-fo
式中： Af—频率测量误差，Hz; —--频率测量结果，Hz; f。测量频率标称值，Hz。
6.4频率输出信号 6.4.1开机特性
时钟测试仪
参考频标
通用计数器
图2开机特性测量示意图
按图2连接。时钟测试仪经说明书规定预热时间后，将其输出信号加到通用计数器测频输入端，设置通用计数器的取样时间为10s，每隔1h测量一次，连续测量三个数，取算术平均值为一次测量结果，记为义；（），连续测量7h，共得8个义；（），按式（3）计算开机特性。
V=ymax()-ymin()
(3)
式中：
V 开机特性；
ymax（）一一相对平均频率偏差的最大值； ymin（t）— 一 相对平均频率偏差的最小值：
平均时间或取样时间。
6.4.2相对平均频率偏差
按图2连接。时钟测试仪经说明书规定预热时间后，将其输出信号加到通用计数器测频输入端，设置通用计数器的取样时间为10s，连续测量三个数，取算术平均值为次测量结果，记为f，按式（4）计算相对平均频率偏差。
-
y(t)=ff。
(4)
f"
式中： y(） 相对平均频率偏差；
f'。——被校频率输出标称值，Hz; f一一被校频率在内的平均测量值，Hz。
6.5时钟时刻误差
将时钟测试仪显示时间与参考时钟的显示时间进行比较，按式（5）计算时钟时刻误差，时钟时刻误差应满足4.4要求。
(5) 3
AT=T-T。
