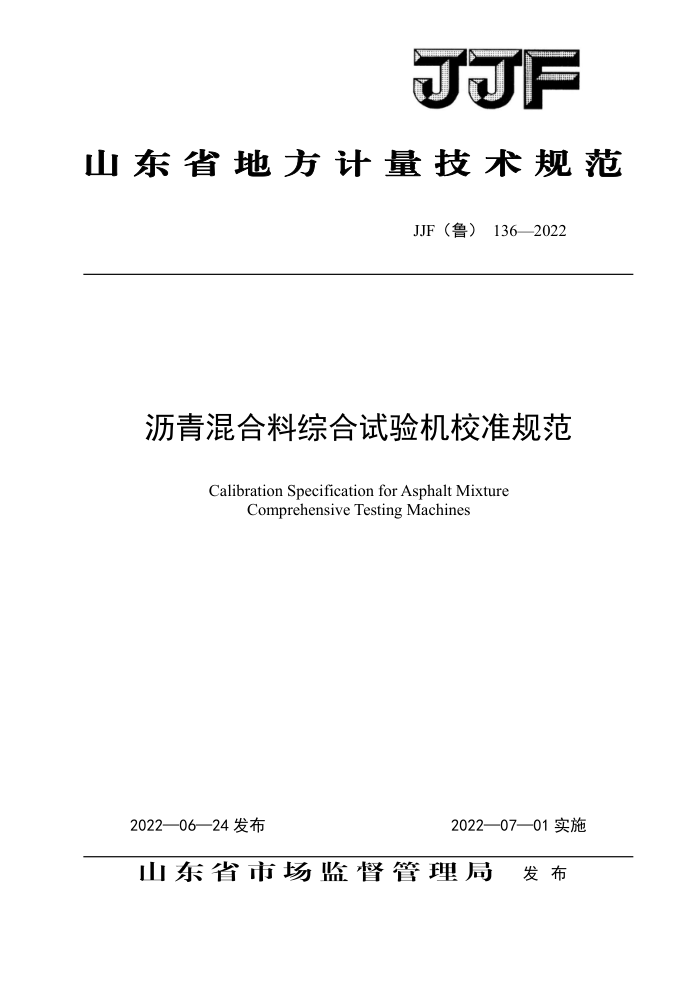

JF
山东省地方计量技术规范
JJF（鲁）136—2022
沥青混合料综合试验机校准规范
Calibration Specification forAsphalt Mixture
Comprehensive Testing Machines
2022—06—24发布
2022—07—01实施
山东省市场蓝督管理局 发布 JJF（鲁）136——2022
沥青混合料综合试验机
校准规范
JJF (鲁) 136
2022
Calibration SpecificationforAsphaltMixture
Comprehensive Testing Machines
归口单位：山东省力值硬度计量技术委员会
主要起草单位：山东省交通科学研究院
参加起草单位：山东省计量科学研究院
济南恒瑞金试验机有限公司
山东路达试验仪器有限公司
本规范委托山东省力值硬度计量技术委员会负责解释 JJF（鲁） 136——2022
本规范主要起草人：
孙小男（山东省交通科学研究院）
孙满（山东省交通科学研究院）朱园园（山东省交通科学研究院）参加起草人：戴军（山东省计量科学研究院）王飞（山东省计量科学研究院）李志广（济南恒瑞金试验机有限公司）唐飞（山东路达试验仪器有限公司） JF（鲁） 136——2022
目 髪录
引言 1 范围. 2 引用文件 3 术语 3.1 空载上升速率. 3.2 加载上升速率 3.3 加荷装置 4 概述 5计量特性 5.1 上升速率 5.2 加荷装置. 5.3 测力装置 5.4 垂直变形量测量装置 5.5 水平变形量测量装置 5.6 温度测量装置， 6 校准条件 6.1 环境条件. 6.2 测量标准及其他设备， 7 校准项目和校准方法， 7.1 校准项目. 7.2 校准方法 8 校准结果表达 9 复校时间间隔附录A试验机校准不确定度评定示例附录B 校准记录表格式附录C 校准证书内页参考格式. 附录 D 专用通止规技术要求
(I) (1) (1) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (3) (3) (3) (3) (3) (4) (9) (10) (11) (15) (17) (19)
I JJF（鲁） 136—2022
引言
JJF1071《国家计量校准规范编写规则》、JF1001《通用计量术语及定义》、JJF1059 《测量不确定度评定与表示》共同构成支撑校准规范制定工作的基础性系列规范，
本规范为首次制定的地方校准规范。
II JF（鲁）136——2022
沥青混合料综合试验机校准规范
1范围
本规范适用于沥青混合料综合试验机（以下简称试验机）的校准。 2引用文件
本规范引用了下列文件： JJF1101环境试验设备温度、湿度参数校准规范 JJG（交通）066马歇尔稳定度试验仪检定规程 JTGE20公路工程沥青及沥青混合料试验规程凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规范。 3术语 3.1空载上升速率riserateofno-load
试验机在不带负载的条件下托盘的垂直上升速率。 3.2加载上升速率riserateofload
试验机在承受载荷的条件下托盘的垂直上升速率。
3.3加荷装置loaddevice
用于对沥青混合料试件施加载荷的物理性能夹具、装置。
4概述
试验机是用于沥青混合料单轴压缩试验（圆柱、棱柱体）、马歇尔稳定度试验、弯曲试验、劈裂试验、冻融劈裂试验的专用设备。其工作原理为：在规定的温度下，用相应的夹具固定标准制作的沥青混合料试件，以规定的速度进行破坏性试验，测定其在规定温度下所能承受的最大试验力和变形量，且可根据不同的试验要求通过控制处理器对试验机的温度、试验力、上升速率进行设定；其结构由加荷装置、测力装置、垂直变形量测量装置、 水平变形量测量装置、温度测量装置、环境试验箱、上下压头及相关辅具、控制装置等部分组成。 5计量特性 5.1上升速率 5.1.1空载上升速率 JJF（鲁） 136——2022
试验机托盘的垂直上升速率，空载时分别为（1±0.04）mm/min、（2±0.08）mm/min、 （50±2）mm/min。 5.1.2加载上升速率
试验机托盘的垂直上升速率，加载时分别为（1±0.1）mm/min、（2±0.2）mm/min、（50±5） mm/min。 5.2加荷装置 5.2.1马歇尔稳定度试验标准夹具上下压头曲率半径为（50.8±0.1）mm，大型试验夹具上下压头曲率半径为（76.2±0.1）mm。钢球直径为（16±0.05）mm。 5.2.2沥青混合料单轴压缩试验上、下压板直径为≥120mm，定位圆周刻印直径为（102±1） mm. 5.2.3沥青混合料劈裂试验标准试验夹具上、下压条宽度为（12.7土0.1）mm，内侧曲率半径为（50.8±0.1)mm；大型试验夹具上、下压条宽度为（19±0.1)mm，内侧曲率半径为（75±0.1） mm. 5.2.4沥青混合料弯曲试验夹具上、下支座压头半径为（10士0.1）mm，下支座压头支点间距为（200±0.5）mm。 5.3测力装置
测力装置示值最大允许相对误差为士1.0%，重复性不大于1.0%。 5.4垂直变形量测量装置
垂直变形量测量装置示值最大允许误差为土0.1mm，重复性不大于0.1mm，带有两个位移传感器其示值间差不大于0.1mm。 5.5水平变形量测量装置
水平变形量测量装置示值最大允许误差为0.005mm。 5.6温度测量装置
温度测量装置示值最大允许误差见表1。
℃
表1 温度测量装置示值最大允许误差
试验温度值
试验类型冻融劈裂试验
示值最大允许误差
-18 -10 15
±2.0 ±0.5 ±0.5
劈裂试验、弯曲试验单轴压缩试验（圆柱体法）
2
