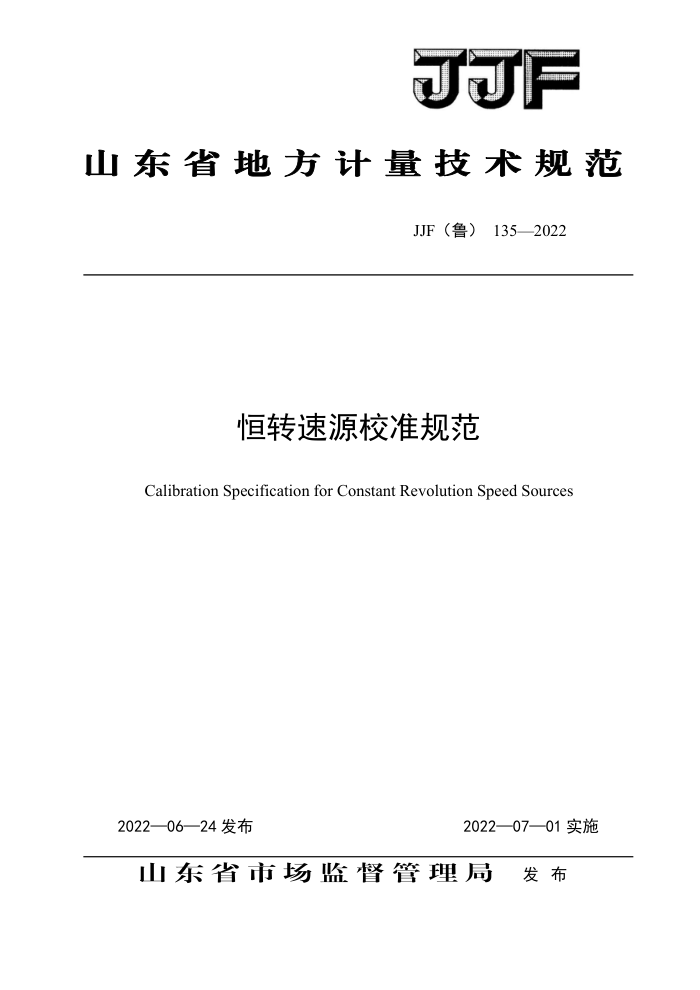

JJF
山东省地方计量技术规范
JJF（鲁）135—2022
恒转速源校准规范
Calibration Specification for Constant Revolution Speed Sources
2022—06—24发布
2022—07—01实施
山东省市场监督管理局 发布 JJF（鲁） 135—2022
恒转速源校准规范
JJF (鲁) 135
2022
Calibration Specification for Constant
RevolutionSpeedSources
归口单位：山东省力值硬度计量技术委员会
主要起草单位：山东省交通科学研究院
参加起草单位：威海市产品质量标准计量检验研究院
济南市计量检定测试院
山东省交通科学研究院
中国铁路济南局集团有限公司
本规范委托山东省力值硬度计量技术委员会负责解释 JJF（鲁）135—2022
本规范主要起草人：
王飞（山东省计量科学研究院）陈月婷（山东省计量科学研究院）齐鹏（山东省计量科学研究院）参加起草人：吕新胜（威海市产品质量标准计量检验研究院）张文帅（济南市计量检定测试院）孙小男（山东省交通科学研究院）代克坚（中国铁路济南局集团有限公司） JJF（鲁） 135——2022
目录
引言 1 范围 2 引用文件 3 术语和计量单位， 4 概述 5 计量特性. 6 校准条件 6.1 环境条件. 6.2 测量标准及其他设备. 7 校准项目和校准方法 7.1 校准项目， 7.2 般检查， 7.3 转速示值误差的校准 7.4 转速稳定性的校准 8 校准结果表达 9 复校时间间隔附录A恒转速源校准记录格式附录B恒转速源校准证书内页格式，附录C恒转速源转速示值误差的不确定度评定
(II) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (3) (4) (5) (6) (7) JJF（鲁） 135——2022
引言
JJF1071《国家计量校准规范编写规则》、JJF1001《通用计量术语及定义》、JJF1059.1 《测量不确定度评定与表示》共同构成支撑本校准规范制定工作的基础性系列规范
本规范的技术要求和方法参考了JJG105《转速表》、JJG326《转速标准装置》、JJG366 《接地电阻表》、JJG622《绝缘电阻表（兆欧表）》、JJG1134《转速测量仪》。
本规范为首次发布
II JJF（鲁） 135——2022
恒转速源校准规范
1范围
本规范适用于在绝缘电阻表和接地电阻仪等仪器检定、校准中，提供标准恒定转速的恒转速源和恒速器的校准。 2引用文件
本规范引用了下列文件： JJG105转速表 JJG326转速标准装置 JJG366接地电阻表 JJG622绝缘电阻表（兆欧表） JTG1134转速测量仪凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规范。 3术语
恒转速源constantrevolutionspeedsources 在绝缘电阻表和接地电阻仪等检定、校准中，提供标准恒定转速的设备。
4概述
恒转速源通常采用步进电机驱动，单片机控制，一般作为配套设备用于绝缘电阻表（兆欧表）、接地电阻仪的检校工作，且转速不随负载变化而波动。恒转速源的工作原理示意图见图1。
电源
功效 +
电机
CPU
显示器
4
转速调整图1恒转速源工作原理示意图
5计量特性 5.1转速最大允许误差：土2r/min。 JJF（鲁）135——2022
5.2转速稳定性：不超过1r/min。
注：上述计量特性指标仅供参考，不判断合格与否。 6 校准条件 6.1环境条件 6.1.1环境温度：（23土5）℃，相对湿度：不超过85%。 6.1.2电源电压的变化应在（220土22）V范围内。 6.1.3校准应在无影响校准结果的振动、电磁干扰等环境中进行。 6.2测量标准及其他设备
测量标准及其他设备见表1。
表1测量标准及其他设备
设备名称
主要技术性能要求
恒转速源校准装置的准确度等级应满足或优于0.1级
恒转速源校准装置
7校准项目和校准方法 7.1校准项目
恒转速源校准项目见表2。
表2恒转速源校准项目一览表序号
校准项目转速示值误差转速稳定性
1 2
7.2一般检查
恒转速源外观应完整无破损，铭牌标明型号、出厂编号、制造厂家。通电后各功能按
键正常工作，清晰显示设定转速值。运行过程平稳无异响，且转动部件无擦碰。 7.3转速示值误差的校准
首先将恒转速源校准装置和恒转速源按照说明书的要求进行预热，并确认能正常接收转速信号。然后，在恒转速源的测量范围内按照说明书的要求试运转。
在恒转速源调速范围内选取不少于3个校准点，其中应包括120r/min和150r/min两个校准点，其他校准点可根据客户需求进行选择。
将反光贴纸粘于恒转速源的同轴平衡接头上，且恒转速源校准装置能够准确接收反光
2
