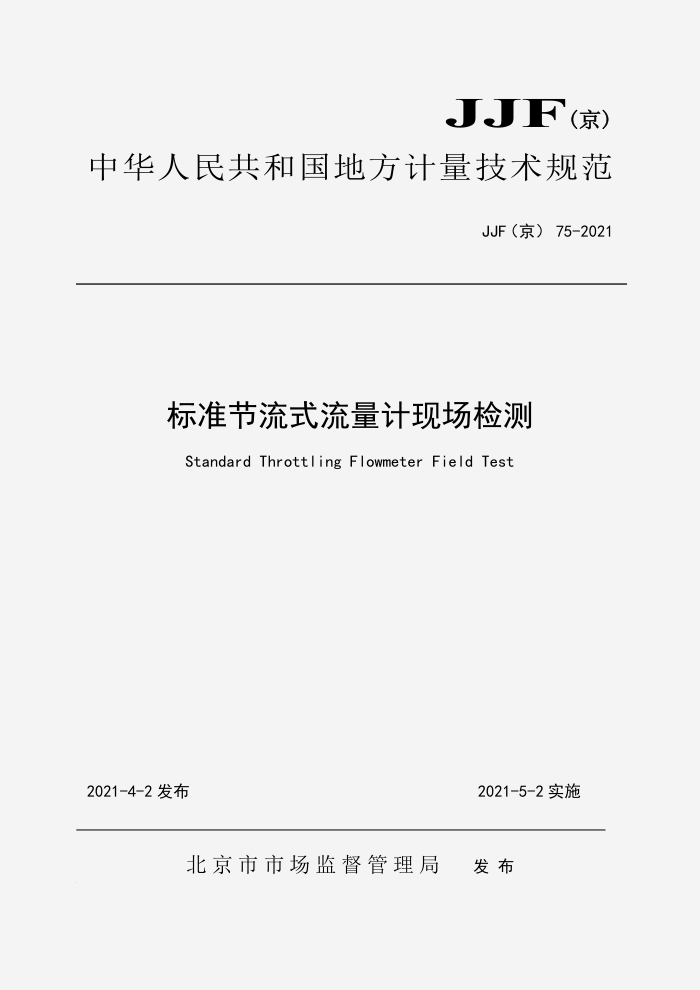

JJF (京)
中华人民共和国地方计量技术规范
JJF（京）75-2021
标准节流式流量计现场检测 Standard Throttling Flowmeter Field Test
2021-4-2发布
2021-5-2实施
北京市市场监督管理局发布 JJF（京）75-2021
标准节流式流量计现场检测 Standard Throttling Flowmeter Field Test
JJF(京)75-2021
归口单位：北京市市场监督管理局
主要起草单位： 北京市计量检测科学研究院
北京博思达新世纪测控技术有限公司
参加起草单位：中国计量科学研究院
陕西省计量科学研究院
江苏省质量技术监督气体流量计量检测中心
本规范由北京市市场监督管理局负责解释 JJF（京）75-2021
本规范主要起草人：
史去非 （北京市计量检测科学研究院）张志力 （北京博思达新世纪测控技术有限公司）
本规范参加起草人：
史振东 （中国计量科学研究院）徐建 （北京市计量检测科学研究院）李佳 （北京博思达新世纪测控技术有限公司）肖晖 （江苏省质量技术监督气体流量计量检测中心）康勇 （陕西省计量科学研究院） JJF（京）75-2021
目录
引 言 1 范围 2 引用文件.
II
术语和定义. 4 概述 5 技术要求. 5.1随机文件 5.2标识和铭牌 5.3结构与外观. 6# 检测条件与要求. 6.1环境条件 6.2计量器具标准节流装置 6.3标准节流装置的安装 6.4辅助设备的安装要求. 6.5检测设备. 7检测项目 7.1标准节流装置检测/校准与核验 7.2标准节流装置配套二次装置各组成单元的检测/校准. 8检测方法 8.1标准节流装置检测/校准与核验 8.2标准节流装置配套二次装置检测/校准方法 9检测结果的表达 10检测时间间隔附录A不确定度评定.. 附录B检测记录格式附录C检测报告内页信息及格式
3
2
3
.3
.
3
.3
. 4
4
b
..5
.5 .5 ...5 .6
.6
7
.10 10 . 11 .16 22 JJF（京）75-2021
引言
本计量技术规范的编制基于标准节流式流量计使用和现场检测的主要技术条件，参考了GB/T2624《用安装在圆形截面管道中的差压装置测量满管流体流量》、GB/Z33902《使用差压装置测量流体流量偏离GBT2624给出的要求和工作条件的影响及修正方法》、JF229-2010《工业铂、铜热电阻检定规程》、JJF 1183-2007《温度变送器校准规范》、JJG640-2016《差压式流量计检定规程》、JJG 882-2019《压力变送器检定规程》、JJG1003-2016《流量积算仪检定规程》等文件，对计量特性指标、技术要求及试验方法进行编制。
同时，以JJF1071-2010《国家计量校准规范编写规则》和JJF1059.1《测量不确定度评定与表示》为基础，对测量不确定度进行评定，使规范在使用上具有实用性与科学性。根据实验结果验证测量不确定度评定的可靠性，以及计量特性和检测方法以及标准器选择的合理性。
本规范所用术语，除在本规范中专门定义的外，均采用JJF1001《通用计量术语及定义》和JJF1004《流量计量名词术语及定义》。
本规范是首次制定。
II JJF（京）75-2021
标准节流式流量计现场检测技术规范
1范围
本规范适用于投运、使用中和修理后的标准节流式流量计在线检测
2引用文件
下列标准、规程所包含的条文，通过引用而构成本规程的条文。 JJF1004-2004流量计量名词术语及定义 JJF1059.1-2012测量不确定度评定与表示 JJF1071-2010国家计量校准规范编写规则 JF1183-2007温度变送器校准规范 JJG229-2010工业铂、铜热电阻 JJG640-2016差压式流量计 JJG882-2019压力变送器 JJG1003-2016流量积算仪 GB/T2624.1-2006用安装在圆形截面管道中的差压装置测量满管流体流量第1部分：一般原
理和要求
GB/T2624.2-2006用安装在圆形截面管道中的差压装置测量满管流体流量第2部分：孔板 GB/T2624.3-2006用安装在圆形截面管道中的差压装置测量满管流体流量第3部分：喷嘴和
文丘里喷嘴
GB/T2624.4-2006用安装在圆形截面管道中的差压装置测量满管流体流量第4部分：文丘里
管
GB/T11062-2014天然气发热量、密度、相对密度和沃泊指数的计算方法 GB/T17747-2011天然气压缩因子的计算 GB/T34060-2017蒸汽热量计算方法 GB/T34166-2017用标准喷嘴流量计测量天然气流量 GB/Z33902-2017使用差压装置测量流体流量偏离GBT2624给出的要求和工作条件的影响及修
正方法
使用本规范时，应注意使用上述引用文献的现行有效版本。 JJF（京）75-2021
3术语和定义
JJF1004-2004界定的及以下术语和定义适用于本规范。 3.1标准节流件
可以用几何检测法检测得到流量关系的节流件。包括标准孔板、ISA1932喷嘴、长径喷嘴、文丘里喷嘴、经典文丘里管。 3.2一次标准节流装置
由标准节流件、取压装置和前后测量管组成的装置。 3.3二次装置
由差压变送器、压力变送器、温度传感器（或温度传感器加温度变送器）及流量积算单元（如流量积算仪、流量计算机或具有流量计算累积功能的DCS与PLC等）组成的装置。可分为分体式二次装置与一体式二次装置， 3.4分体式二次装置
差压变送器、压力变送器、温度传感器（或温度传感器加温度变送器）及流量积算单元以相互独立的形式组成二次装置 3.5一体式二次装置
差压变送器、压力变送器、温度传感器（或温度传感器加温度变送器）及流量积算单元以紧密关联的有机整体形式构成二次装置。 3.6标准节流式流量计
由标准节流装置（含引压管路）及二次装置构成的节流式流量计量系统。 3.7单项检测/校准方法
在对标准节流装置及其安装情况进行检测核查的基础上，对配套二次装置各组成单元进行分别检测/校准，采用不确定度合成的方法对标准节流式流量计的系统不确定度进行评估的方法。 3.8成套检测/校准方法
在对标准节流装置及其安装情况进行检测核查的基础上，将配套的一体式二次装置（或分体式二次装置各组成单元按照实际工作状态连接好）作为整体使用温度标准器（恒温槽等）、压力标准器（压力校验仪）及差压标准器（差压校验仪）进行瞬时流量检测/校准，采用不确定度合成的方法对标准节流式流量计的系统不确定度进行评估的方法。
4概述 JJF（京）75-2021
标准节流式流量计现场检测由两部分组成。第一部分：标准节流装置现场检测，分两步进行。 第一步：通过核验标准节流装置是否具有检定/校准证书且在检定/校准周期内或按照JJG640-2016 的规定进行几何检定，确认标准节流装置的结构形状与几何尺寸符合GB/T2624-2006与JJG640-2016 的相关要求；第二步：通过检查标准节流装置的安装使用条件是否符合GB/T2624-2006的相应要求，确认现场使用的标准节流装置是否具有检定证书给出的或GB/T2624-2006所规定的不确定度。第二部分：通过对配套二次装置的各组成单元，分别进行检测/校准并确定其各项的不确定度，或将配套二次装置作为整体，使用温度标准器（恒温槽等）、压力标准器（压力校验仪）及差压标准器（差压校验仪），对其进行瞬时流量及温度、压力及差压的检测/校准并确定其不确定度。
依据现场检测确定的标准节流式流量计组成单元的不确定度，采用不确定度合成的方法对标准节流式流量计的系统不确定度进行评估。
5技术要求 5.1随机文件
5.1.1流量计所配压力变送器、差压变送器、温度变送器应有首检证书（或测试报告）、安装使用说明书等技术文件，周期检测/校准的流量计还应有前次校准的校准证书。
5.1.2标准节流装置/标准节流件除5.1.1所要求的随机文件外，还应有设计计算书。 5.1.3流量计所配流量积算单元机除5.1.1所要求的随机文件外，还应有参数设置清单。
5.2标识和铭牌
5.2.1流量计应有明显的流向标识。 5.2.2流量计应有铭牌。表体或铭牌上一般应注明： a）产品及制造厂名称： b）产品规格及型号； c）出厂编号； d）最大工作压力； e）适用工作温度范围； f）公称通径； g）标准节流件孔径： h）准确度等级（或最大允许误差）； k）制造年月。
5.3结构与外观
