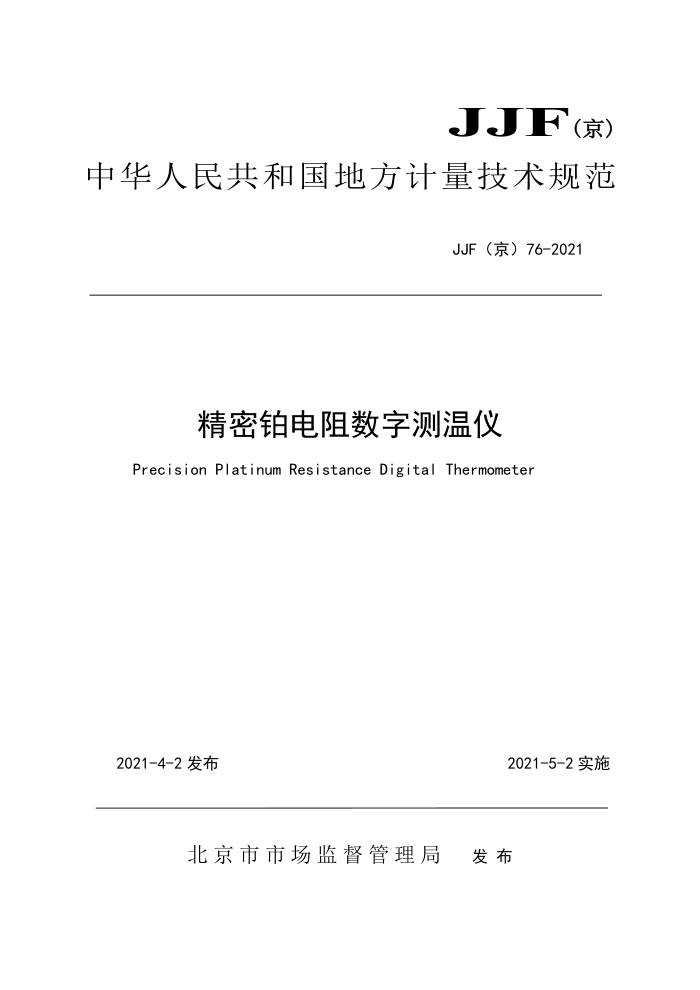

JJF (京)
中华人民共和国地方计量技术规范
JJF（京）76-2021
精密铂电阻数字测温仪
Precision PlatinumResistanceDigital Thermometer
2021-4-2 发布
2021-5-2实施
北京市市场监督管理局 发布 JJF（京）76-2021
精密铂电阻数字测温仪校准规范 Calibration SpecificationforPrecision PlatinumResistanceDigital Thermometer
JJF(京)76-2021
归口单位： 北京市市场监督管理局起草单位： 北京市计量检测科学研究院
本规范由北京市市场监督管理局负责解释 JJF（京）76-2021
本规范主要起草人：
窦萌 有（北京市计量检测科学研究院）
郑蕊(北京市计量检测科学研究院）吴健 （ (北京市计量检测科学研究院） JJF(京)76-2021
目录
引 言 1 范围 2 引用文件. 3 术语 4 概述 5 计量特性. 5.1示值误差 5.2绝缘电阻 6 校准条件. 6. 1 环境条件. 6.2 标准器及配套设备， A 校准项目及校准方法 7. 1 校准项目， 7. 2 校准前检查. 7. 3 校准方法. 8 校准结果的表达. 9 复校时间间隔. 附录A精密铂电阻数字测温仪校准记录参考格式，附录B精密铂电阻数字测温仪校准证书（内页）格式附录C精密铂电阻数字测温仪示值误差不确定度评定示例
TT
1
. 2
.2
2
2
2
/
3
3
.3
4
. 5
.5
.6
8
1 JJF（京）76-2021
引言
本规范依据JJF1071-2010《国家计量校准规范编写规则》、JJF1001-2011 《通用计量术语及定义》和JJF1059.1-2012《测量不确定度评定与表示》进行制定。
本规范为首次制定
II JJF（京）76-2021
精密铂电阻数字测温仪校准规范
1范围
本规范适用于以外置铂热电阻为温度传感器，测量范围为（-60～300）℃
且分辨力不低于0.01℃的精密铂电阻数字测温仪（以下简称测温仪）的整体校准。
25 引用文件
本规范引用了下列文件： JJG161-2010标准水银温度计 JJF1001-2011通用计量术语及定义 JJF1059.1-2012测量不确定度评定与表示 JJF1171温度巡回检测仪校准规范凡是注日期的引用文件，仅所注日期的版本适用于本规范；凡是不注日期
的引用文件，其最新版本（包括所有的修改单）适用于本规范，
3术语
3.l精密铂电阻数字测温仪precisionplatinumresistancedigital thermometer
测量准确度介于二等标准铂电阻温度计和AA级工业铂电阻温度计之间的一种数字显示测温仪。 3.2一体式精密铂电阻数字测温仪compactprecisionplatinumresistance digital thermometer
温度传感器与数显仪表不可分离的测温仪。 3.3 分体式精密铂电阻数字测温仪assembledprecisionplatinum resistance digital thermometer
温度传感器与数显仪表可以分离的测温仪。
1 JJF（京）76-2021
4概述
测温仪由温度数显仪表和温度传感器组成，可是单路、双路或多路，温度传感器一般采用四线制铂电阻温度计，数显表分辨力不低于0.01℃。按结构可分为一体式精密铂电阻数字测温仪和分体式精密铂电阻数字测温仪。
5计量特性
5.1示值误差
测温仪的示值误差为各通道的示值与实际温度的差值，一般应不超过土 0.10℃. 5.2绝缘电阻
在环境温度为（15～35）℃，湿度为15%RH～75%RH的条件下，交流供电的测温仪，其电源端子、外壳、传感器接线端子之间的绝缘电阻应不小于20M2；直流供电的测温仪，其电源端子、外壳、传感器接线端子之间的绝缘电阻应不小于 7M2。电池供电的测温仪不做此要求。
注：以上所有技术指标不适用于合格性判断，仅提供参考。
6校准条件
6.1环境条件 6.1.1温度为（23土5）℃，相对湿度为15%～75%。当电测设备对环境条件另有要求时，应满足其使用要求。 6.1.2校准时仪器设备周围应无强烈振动，强电磁场或其它干扰。供恒温和电测设备使用的电源应满足相应的使用要求。
6.2标准器及配套设备
6.2.1测温仪校准用计量标准器及配套设备见表1。
2 JJF（京）76-2021
表1标准器及配套设备
序号 测量标准或设备
用途
备注
技术要求
校准用标准器
标准铂电阻温度计
二等或以上
1
标准铂电阻温度
电测设备
相对误差不大于1×10-5 计配套测温显示
2
仪表
工作区域水平温差≤0.01℃ 工作区域最大温差≤0.02℃ 提供稳定的温度温度波动性不大于0.02℃ 源 /10min
恒温槽
3
提供水三相点温 水三相点的制备度，测量标准铂电 及使用方法见JJG
水三相点瓶
4
U≤2mK，k=2
161-2010的附录E
阻温度计水三相点的电阻值
额定电压500V、100V
兆欧表
测量绝缘电阻
5
10.0级
校准项目及校准方法
7.1校准项目
测温仪的校准项目为示值误差。
7.2校准前检查 7.2.1功能性检查 7.2.1.1外观检查
测温仪的外形结构应完好，表面不应有明显的凹痕、裂缝和变形等现象，金属件不应有锈蚀和其它机械损伤。温度传感器的封装必须密封良好，引线接插件必须接触良好，传感器所使用的保护管及引线应能承受相应的使用温度。 7.2.1.2显示功能检查
测温仪的显示功能检查，应在电源接通情况下进行。测温仪在通电时，其数字和测量单位应显示清晰，无叠字、乱码、错码和缺笔划现象，小数点位置应正确，表示正、负温度状态的符号显示正确。
3
