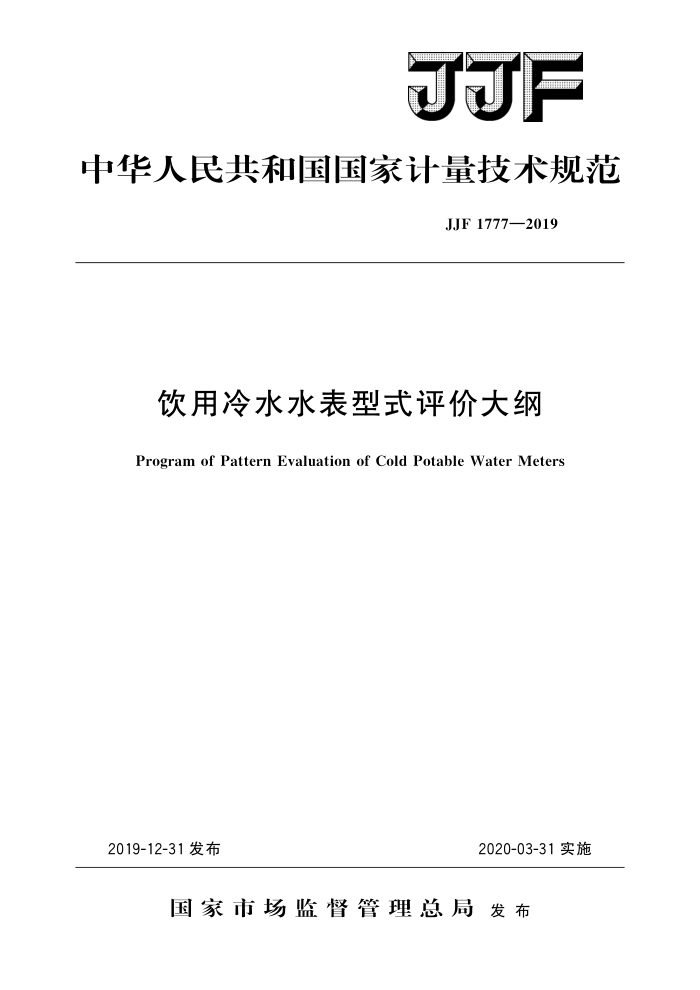

JJF
中华人民共和国国家计量技术规范
JJF1777—2019
饮用冷水水表型式评价大纲
Program of Pattern Evaluation of Cold Potable Water Meters
2019-12-31发布
2020-03-31实施
国家市场监督管理总局发布 JJF1777—2019
饮用冷水水表型
JJF1777—2019 代替JJG162—2009
式评价大纲 Program of Pattern Evaluation of Cold Potable Water Meters
型式评价部分
归口单位：全国流量计量技术委员会液体流量分技术委员会
主要起草单位：浙江省计量科学研究院
北京市计量检测科学研究院
参加起草单位：山东省计量科学研究院
河南省计量科学研究院宁波水表股份有限公司三川智慧科技股份有限公司
本规范委托全国流量计量技术委员会液体流量分技术委员会负责解释 JJF1777—2019
本大纲主要起草人：
赵建亮（浙江省计量科学研究院）李晨（北京市计量检测科学研究院）
参加起草人：
张务铎（山东省计量科学研究院）胡博（河南省计量科学研究院）赵绍满（宁波水表股份有限公司）宋财华（三川智慧科技股份有限公司） JJF1777—2019
目 录
引言 1
(IⅢI) (1) (1) (3) (3) (5) (7) (8) (9) (11) (11) (11) (11) (13) (13) (13) (13) (14) (15) (15) (16) (17) (17) (17) (17) (17) (17) (17) (17) (18) (19) (19) (20) (20) (20) I
范围· 2 引用文件· 3 术语 3.1水表及其部件， 3.2计量特性……· 3.3 工作条件. 3.4 试验条件…·· 3.5电子和电气设备 4 概述· 4. 1 原理和结构组成 4. 2 分类·· 4.3水表的关键零部件和材料 5 法制管理要求 5.1 计量单位· 5.2外部结构 5.3 标志·· 5.4 封印和防护.. 6 计量性能要求， 6.1水表的流量特性· 6.2 准确度等级和最大允许误差：
..
6.3 示值误差曲线 6.4 重复性 6.5 互换误差 6.6 反向流· 6.7 水温· 6.8 水压· 6.9 过载水温· 6.10 无流量或无水 6.11 水表和辅助装置的其他要求 6.12 静磁场 6.13 耐久性 7 通用技术要求 7.1水表的额定工作条件， 7.2水表的材料和结构
. JJF1777—2019
7.3 指示装置· 7.4安装条件 7.5静压力…· 7. 6 压力损失 7. 7 带电子装置的水表 8 型式评价项目表 9
(21) (23) (24) (24) (25) (28) (31) (31) (31) (32) (32) (32) (33) (36) (43) (44) (45) (46) (46) (47) (47) (48) (49) (54) (57) (57) (61) (86) (88) (95) (99) (101) (103) (114) (117) (119) (121) (123)
提供样机的数量及样机的使用方式.· 9. 1 水表的特征识别· 9. 2 样机的确定 9.3 样机的使用方式 10 试验项目的试验方法和条件以及数据处理和合格判据 10.1 试验条件 10.2 指示装置检查 10.3 固有误差试验 10.4 插装式水表和带可互换计量模块水表的互换误差试验 10.5 反向流试验 10.6 水温试验 10.7 水压试验 10.8 过载水温试验 10.9 无流量或无水试验 10.10 水表辅助装置的试验 10.11 静磁场试验 10.12 耐久性试验 10.13 流动扰动试验· 10.14 静压力试验·· 10.15 压力损失试验· 10.16 与影响因子和扰动有关的性能试验· 11 试验项目所用计量器具表附录A 检查装置的要求及其型式检查和试验附录B 水表的示值误差和重复性计算附录 C 机电转换误差试验附录 D 系列水表的样机选择附录E 流动扰动器
.
++
.
.
....
附录F 试验同轴水表的方法和组件实例附录G 水的密度附录H 压力损失试验取压口、取压孔和插槽详情附录J 影响因子和扰动测量的最大不确定度附录K 型式评价试验报告格式 II
.. JJF1777—2019
饮用冷水水表型式评价大纲
1范围
本大纲适用于计量器具分类编码为12200500公称通径不大于50mm饮用冷水水表的型式评价。
本大纲不适用于测量非饮用冷水的水表。
2 引用文件
JJG162一2019饮用冷水水表 JJF1059.1测量不确定度评定与表示 GB/T2421.1电工电子产品环境试验 概述和指南（IEC60068-1Environmental
testingPart 1: General and guidance,IDT)
GB/T2423.1电工电子产品环境试验第2部分：试验方法试验A：低温 (IEC 60068-2-1Environmental testing—Part 2:Tests—TestA:Cold,IDT)
GB/T2423.2电工电子产品环境试验第2部分：试验方法试验B：高温 (IEC60068-2-2Environmentaltesting-Part2:Tests-TestB:Dryheat,IDT)
GB/T2423.4电工电子产品环境试验第2部分：试验方法试验Db：交变湿热（12h+12h循环）（IEC60068-2-30Environmentaltesting—Part2-30：Tests—Test Db:Dampheat，cyclic(12h+12hcycle)，IDT)
GB/T2423.7环境试验第2部分：试验方法试验Ec粗率操作造成的冲击（主要用于设备型样品）（IEC60068-2-31EnvironmentaltestingPart231：Rough handlingshocks,primarilyfor equipment-typespecimens,IDT)
GB/T2423.43电工电子产品环境试验第2部分：试验方法振动、冲击和类似动力学试验样品的安装（IEC60068-2-47Environmentaltesting一Part2-47：Test methodsMounting of specimens for vibration,impact and similar dynamic tests, IDT)
GB/T2423.56环境试验第2部分：试验方法试验Fh：宽带随机振动和导则 (IEC 60068-2-64Environmental test—Part2-64:Tests—TestFh:Vibration,broad band random and guidance,IDT)
GB/T2424.1环境试验第3部分：支持文件及导则低温和高温试验 (IEC 60068-3-1Environmental testing—Part 3-1:Supporting documentation and guid- anceCold and dry heat tests, IDT)
GB/T2424.2电工电子产品环境试验湿热试验导则（IEC60068-3-4Environ mental testingPart 3-4: Supporting documentation and guidance -Damp heat tests IDT)
GB/T 17214.2 工业过程测量和控制装置的工作条件 第2部分：动力
1 JJF1777—2019
(IEC 60654-2 Industrial-process measurement and control equipment Operating conditionsPart2:Power,IDT)
GB/T17626.1电磁兼容试验和测量技术抗扰度试验总论（IEC61000-4-1E lectromagneticcompatibility（EMC）-Part4-l：Testingand measurement techniquesOverviewof immunitytests,IDT)
GB/T17626.2电磁兼容试验和测量技术静电放电抗扰度试验（IEC61000-4-2 Electromagnetic compatibility (EMC)Part 4-2:Testing and measurement techniques-E- lectrostatic discharge immunity test,IDT)
GB/T17626.3电磁兼容试验和测量技术射频电磁场辐射抗扰度试验 (IEC 61000-4-3 Electromagnetic compatibility (EMC)Part 4-3:Testing and measure ment techniques-Radiated,radio-frequency,electromagnetic field immunity test,IDT)
GB/T17626.4电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验 (IEC 610o0-4-4Electromagnetic compatibility (EMC)Part 4-4:Testing and measure- ment techniques-Electrical fast transient/burst immunity test, IDT)
GB/T17626.5电磁兼容试验和测量技术浪涌（冲击）抗扰度试验 (IEC61oo0-4-5Electromagnetic compatibility（EMC)Part4-5:Testingandmeasure- ment techniques-Surge immunity test, IDT)
GB/T17626.6电磁兼容试验和测量技术射频场感应的传导骚扰抗扰度 (IEC 61oo0-4-6Electromagnetic compatibility(EMC)Part 4-6:Testing andmeasure- ment techniques-Immunity to conducted disturbances induced by radio-frequency fields IDT)
GB/T17626.11电磁兼容试验和测量技术电压暂降、短时中断和电压变化的抗扰度试验（IEC 61000-4-11Electromagnetic compatibility（EMC）Part 4-11：Testing and measurement techniques-Voltage Dips, Short interruptions and voltage variations immunity tests,IDT)
GB/T17799.1电磁兼容通用标准居住、商业和轻工业环境中的抗扰度 (IEC 61oo0-6-1Electromagnetic compatibility—Part6-1:Generic standardsImmunity for residential, commercial and light-industrial environments,IDT)
GB/T17799.2电磁兼容通用标准工业环境中的抗扰度试验（IEC61000-6-2 Electromagnetic compatibilityPart 6-2: Generic standardsImmunity for industrial environments, IDT)
GB/T18660一2002封闭管道中导电液体流量的测量电磁流量计的使用方法 (ISO 6817:1992Measurementof conductiveliquidflowin closed conduitsmethod using electromagnetic flowmeters,IDT)
OIMLD11-1：2013计量器具环境试验的通用要求（Generalrequirementsfor measuring instrumentsEnviromental conditions)
OIMLR49-1：2013饮用冷水水表和热水水表第1部分：计量要求和技术要求
2
