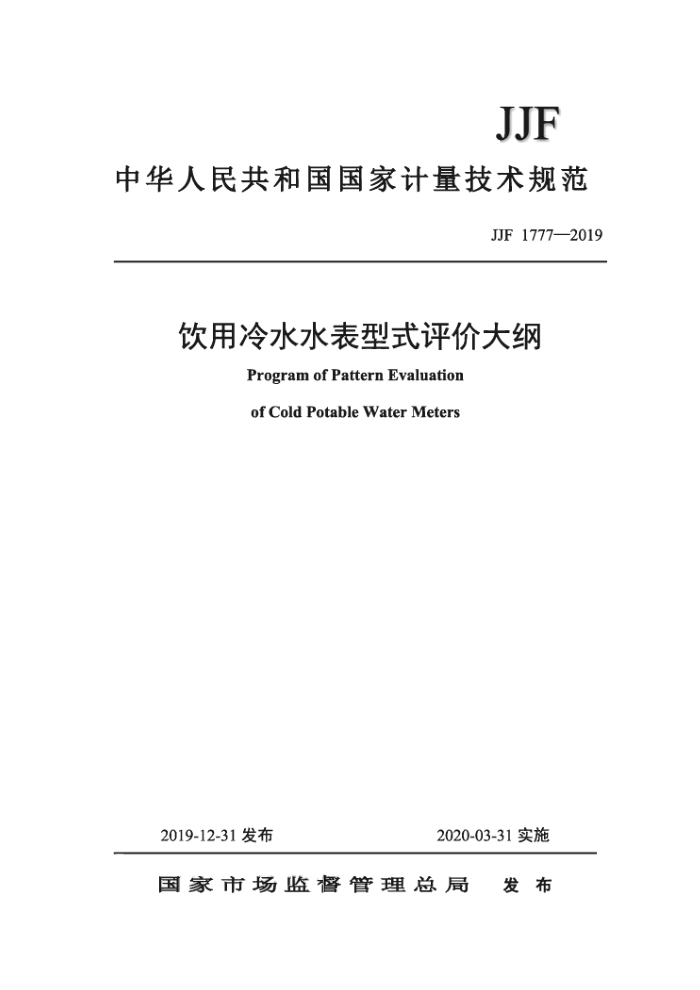

JJF
中华人民共和国国家计量技术规范
JJF 1777—2019
饮用冷水水表型式评价大纲
ProgramofPatternEvaluation
of Cold Potable Water Meters
2019-12-31发布
2020-03-31实施
发布
国家市场监督管理总局 JJF 17772019
饮用冷水水表型式评价大纲 JJF 17T7-2019
代替JJG162—2009附录 A型式评价大纲部分
ProgramofPatternEvaluation
of Cold Potable Water Meters
归口单位：全国流量计量技术委员会液体流量分技术委员会
主要起草单位：浙江省计量科学研究院
北京市计量检测科学研究院
参加起草单位：山东省特种设备检验研究院有限公司
河南省计量科学研究院
宁波水表股份有限公司
三川智慧科技股份有限公司
本规范委托全国流量计量技术委员会液体流量分技术委员会负责解释 JJF17772019
本大纲主要起草人：
赵建亮（浙江省计量科学研究院）
李晨（北京市计量检测科学研究院）
参加起草人：
张务锋（山东省特种设备检验研究院有限公司）
胡博（河南省计量科学研究院）赵绍满（宁波水表股份有限公司）
宋财华（三川智慧科技股份有限公司） JJF1777—2019
目 髪录
.
引言· 范围
1 2 3 术语...
引用文件 3.1 水表及其部件 3.2 计量特性. 3.3 工作条件.... 3.4 试验条件... 3.5 电子和电气设备 4 概述.. 4.1 原理和结构组成 4.2 分类， 4.3 水表的关键零部件和材料. 5 法制管理要求 5.1 计量单位. 5.2 外部结构 5.3 标志... 5.4 封印和防护. 6 计量要求. 6.1 水表的特征参数， 6.2 准确度等级和最大允许误差 6.3 示值误差曲线. 6.4 重复性， 6.5 互换误差 6.6 反向流. 6.7 水温 6.8 水压.. 6.9 过载水温.. 6.10无流量或无水 6.11 水表和辅助装置的其它要求 6.12 静磁场， 6.13 耐久性. 7通用技术要求 7.1 水表的额定工作条件 7.2 水表的材料和结构， 7.3 指示装置 7.4 安装条件.. 7.5 静压力... 7.6 压力损失 7.7 带电子装置的水表
8 9
5
10 .10 ...12 ..12
12 ..12 .13 ....14 .14 .14 ..15 .15 ....15 ..15
.15 ..16 .16 ....16 .16
.17 17 .18
....18 ...18
.18 .21 .21
....22
.22 I JJF1777—2019
8 型式评价项目表 9 提供样机的数量及样机的使用方式， 9.1水表的特征识别 9.2 样机的确定... 9.3 样机的使用方式 10 试验项日的试验方法和条件以及数据处理和合格判据. 10.1 试验条件， 10.2 指示装置检查， 10.3 固有误差试验， 10.4 反向流试验， 10.5 水温试验， 10.6 水压试验. 10.7 过载水温试验， 10.8 无流量或无水试验. 10.9 水表辅助装置的试验 10.10 静磁场试验.. 10.11 耐久性试验.. 10.12 流动扰动试验 10.13 静压力试验.. 10.14 压力损失试验 10.15 与影响因子和扰动有关的性能试验 11 试验项目所用计量器具表... 附录A 检查装置的要求及其型式检查和试验附录B 水表的示值误差和重复性计算。 附录C 机电转换误差试验，附录D 系列水表的样机选择. 附录E 流动扰动器附录F 试验同轴水表的方法和组件实例附录G 水的密度.... 附录H 压力损失试验取压口、取压孔和插槽详情附录J 影响因子和扰动测量的最大不确定度，附录K 型式评价试验报告格式，
..24 .27 ....27 ...27
.28 ...28 ..28 ...29 ..32 .39 ..40 ..41 ...41 ..42 ..42 ..43 .44 ...48 ..50 .51 ...54 .75 ....78 ..85 ..89 ..91 ..93 ...104 ..107 .109 ..111 113
I JJF1777—2019
引言
本大纲依据JJF1015一2014和JF1016一2014的相关规定编写。 本大纲以技术等同为原则修改采用了国际法制计量组织（OIML）发布的国
际建议OIMLR49-1:2013、OIMLR49-2:2013和OIMLR49-3:2013，在此基础上结合我国现有水表类型的特点，细化了针对预付费和远传等型式的带电子装置机械式水表的特定要求。这些特定要求与OIMLR49的对应要求作了融合，使本大纲与OIMLR49保持了整体兼容性。为保持与OIMLR49的对应关系，本大纲保留了公称通径DN50以上水表的相关内容，可供性能试验参照使用。
与上一版本型式评价大纲JJG162一2009附录A相比，除了编写格式发生了重大变化，主要技术内容变化如下：
一调整了大纲的适用范围。
Q3/Q的最小值由10提高到40。 取消了准确度等级1级水表仅适用于93≥100m/h的限制。 -取消了公称通径DN50及以上或0>16m/h水表O2/Q，可选2.5、4或
-
6.3的规定增加了重复性要求。 增加了调整装置和修正装置的具体要求。 增加了插装式水表和可互换计量模块水表互换误差要求和试验方法。 增加了温度等级T50水表的过载水温技术要求和试验方法。 结合JJF1015一2014关于系列产品的定义，扩大了系列水表的确认原则。 调整了93≤16m/h水表耐久性试验的顺序，断续流量耐久性试验先于连续流量耐久性试验。Q3>16m/h水表增加了Q3下800h连续流量耐久性试验要求。 删除了外壳防护和辅助装置寿命的技术要求和试验方法。 增加了检查装置的型式检查和试验方法（附录A）。 附录中删除了型式评价检查和试验列表。 附录中增加了型式评价试验报告格式（附录K）。 结合JJF1016一2014的规定增加了水表的关键零部件和材料描述要求。 结合JJF1015一2014的规定增加了型式评价结束后样机处理的规定。
已型式批准且型式未发生变更的公称通径DN50及以下水表需依据本大纲重新评价或部分评价的项目要求如下：
温度等级为T30且Q3≤16m/h的机械式水表和带电子装置的机械式水表无重新评价的项目。 温度等级为T50的水表应补充评价过载水温项目。 Q316m/h的水表应补充评价水温、水压、安装条件（流动扰动）和耐久性项目。 电子式水表应补充评价重复性项目。
历次版本的发布情况：
JG162一2007《冷水水表》附录A。 一JG162一2009《冷水水表》附录A。
III JJF1777—2019
饮用冷水水表型式评价大纲
1范围
本大纲适用于分类编码为12200500公称通径不大于50mm饮用冷水水表的型式评价。
本大纲不适用于测量非饮用冷水的水表。
2引用文件
JJG162-20××饮用冷水水表 JF1015一2014计量器具型式评价通用规范 JJF1059.1测量不确定度评定与表示 GB/T2421.1 电工电子产品环境试验 概述和指南 (IEC60068-1
Environmental testing-Part1:Generalandguidance ，IDT)
GB/T2423.1电工电子产品环境试验第2部分：试验方法试验A：低温 (IEC60068-2-1 Environmental testing-Part2:Tests-TestA:Cold,IDT)
GB/T2423.2 电工电子产品环境试验第2部分：试验方法试验B：高温 (IEC60068-2-2） Environmental testing -Part 2: Tests - Test B: Dry heat, IDT)
GB/T2423.4 电工电子产品环境试验第2部分：试验方法试验Db：交变湿热（12h+12h循环）（IEC60068-2-30Environmentaltesting-Part2-30: Tests-Test Db:Dampheat, cyclic(12h+12 h cycle)，IDT)
GB/T2423.7电工电子产品环境试验第2部分：试验方法试验Ec和导则：倾跌与翻倒（主要用于设备型样品）（IEC60068-2-31Environmentaltesting - Part 2: Tests - Test Ec: Drop and topple, primarily for equipment - type specimens, IDT)
GB/T2423.43电工电子产品环境试验第2部分：试验方法振动、冲击和类似动力学试验样品的安装（IEC60068-2-47Environmentaltesting-Part 2-47:Testmethods-Mounting of specimens for vibration,impactand similar dynamic tests,IDT)
GB/T2423.56电工电子产品环境试验第2部分：试验方法试验Fh：宽带随机振动（数字控制）和导则（IEC60068-2-64Environmentaltestmethods- Part 2-64:Tests-Test Fh:Vibration,broadband random(digital control) and guidance IDT)
GB/T2424.1环境试验第3部分：支持文件及导则低温和高温试验（EC 60068-3-1Environmentaltesting-Part3-1:Supportingdocumentationand guidence-Cold and dryheat tests, IDT)
GB/T2424.2电工电子产品环境试验湿热试验导则（EC60068-3-4 Environmcntaltesting-Part3-4:Supportingdocumentationandguidance-Damp heattests，IDT)
GB/T17214.2工业过程测量和控制装置的工作条件第2部分：动力 （IEC 60654-2Industrial-processmeasurementandcontrolequipmentOperating
1 JJF1777—2019
conditionsPart2:Power，IDT)
GB/T17626.1电磁兼容试验和测量技术抗扰度试验总论 （EC 61000-4-1Electromagnetic compatibility (EMC)Part4-1:Testingandmeasurement techniques-Overviewofimmunitytests，IDT)
GB/T17626.2电磁兼容试验和测量技术静电放电抗扰度试验 （IEC 61000-4-2Electromagnetic compatibility (EMC)Part4-2:Testing andmeasurement techniques-Electrostatic dischargeimmunitytest,IDT)
GB/T17626.3电磁兼容试验和测量技术射频电磁场辐射抗扰度试验 (IEC61000-4-3Electromagneticcompatibility(EMC)Part4-3:Testingand measurementtechniques-Radiated,radio-frequency,electromagneticfield immunitytest，IDT)
GB/T17626.4电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验 (IEC61000-4-4Electromagneticcompatibility(EMC)Part4-4:Testingand measurementtechniques-Electricalfasttransient/burstimmunitytest，IDT)
GB/T17626.5电磁兼容试验和测量技术浪涌（冲击）抗扰度试验 (IEC 61000-4-5 Electromagnetic compatibility (EMC) Part 4-5: Testing and measurementtechniques-Surgeimmunitytest,IDT)
GB/T17626.6电磁兼容试验和测量技术射频场感应的传导骚扰抗扰度 (IEC61000-4-6Electromagneticcompatibility(EMC)Part4-6:Testingand measurement techniques-Immunity to conducted disturbances inducedby radio-frequency fields,IDT)
GB/T17626.11电磁兼容试验和测量技术电压暂降、短时中断和电压变化的抗扰度试验（EC61000-4-11Electromagneticcompatibility(EMC)Part 4-1l:Testing and measurement techniques-VoltageDips,Short interruptions and voltagevariationsimmunitytests，IDT)
GB/T17799.1电磁兼容通用标准居住、商业和轻工业环境中的抗扰度试验 （IEC61000-6-1Electromagneticcompatibility-Part6-1:Generic standards-Immunityfor residential,commercial and light-industrial environments, IDT)
GB/T17799.2电磁兼容通用标准工业环境中的抗扰度试验（EC 61000-6-2Electromagnetic compatibility-Part6-2:Generic standards-Immunity forindustrial environments，IDT)
OIMLR49-1:2013饮用冷水水表和热水水表第1部分：计量要求和技术要求(Watermetersforcoldpotablewaterandhotwater-Part1:Metrologicaland technicalrequirements)
OIMLR49-2:2013饮用冷水水表和热水水表第2部分：试验方法 （Water metersforcoldpotablewaterandhotwater-Part2:Testmethods)
OIMLR49-3:2013饮用冷水水表和热水水表第3部分：试验报告格式 (Watermetersforcoldpotablewaterandhotwater-Part3:Testreportformat)
凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。
2
